Основные технические характеристики и функциональное назначение силовых кабелей IEC 0,6/1 кВ XLPE/PVC
Силовые кабели низкого напряжения стандарта IEC 0,6/1 кВ с изоляцией из сшитого полиэтилена (СПЭ) и оболочкой из ПВХ — в частности, марки N2XY, NA2XY и N2XBY — представляют собой проводники промышленного класса для распределения электроэнергии, изготавливаемые в соответствии со стандартами IEC 60502-11 и VDE 0276-603. Предназначенные для стационарной прокладки внутри помещений, на открытом воздухе и непосредственно в грунте, эти кабели используют изоляцию из сшитого полиэтилена (XLPE)2, что обеспечивает длительно допустимую температуру нагрева жил 90°C и предельное значение при коротком замыкании 250°C. Наружная оболочка из поливинилхлорида (ПВХ) обеспечивает химическую, влагозащитную и механическую защиту. Небронированные исполнения (N2XY/NA2XY) подходят для гибкой прокладки в кабельных лотках, тогда как варианты с броней из двух стальных лент (N2XBY) обеспечивают необходимую механическую защиту от высоких раздавливающих нагрузок при бестраншейной прокладке непосредственно в грунте.
Сравнительная таблица технических параметров
| Параметр | Кабель N2XY | Кабель NA2XY | Кабель N2XBY |
| Материал жилы | Отожженная медная проволока без покрытия (Cu) | Монолитный или многопроволочный алюминий (Al) | Отожженная медная проволока без покрытия (Cu) |
| Класс жилы | Класс 1 (однопроволочная) / Класс 2 (многопроволочная) | Класс 1 (однопроволочная) / Класс 2 (многопроволочная) | Класс 1 (однопроволочная) / Класс 2 (многопроволочная) |
| Материал изоляции | XLPE (сшитый полиэтилен) | XLPE (сшитый полиэтилен) | XLPE (сшитый полиэтилен) |
| Тип бронирования | Небронированный | Небронированный | Броня из двух стальных лент (STA) |
| Наружная оболочка | ПВХ, не распространяющий горение (ST2) | ПВХ, не распространяющий горение (ST2) | ПВХ, не распространяющий горение (ST2) |
| Номинальное напряжение ($U_0/U$) | 0,6/1 кВ (Макс. напряжение системы: 1,2 кВ) | 0,6/1 кВ (Макс. напряжение системы: 1,2 кВ) | 0,6/1 кВ (Макс. напряжение системы: 1,2 кВ) |
| Макс. длительно допустимая рабочая темп. | 90°C | 90°C | 90°C |
| Предельная темп. при к.з. ($\le 5\text{с}$) | 250°C | 250°C | 250°C |
| Пригодность для прокладки в грунте | Ограничена (требуется прокладка в трубах/каналах) | Ограничена (требуется прокладка в трубах/каналах) | Сертифицирован для прямой прокладки в грунте |
| Применимые стандарты | IEC 60502-1, VDE 0276-603 | IEC 60502-1, VDE 0276-603 | IEC 60502-1, DIN VDE 0276-603 |
Технический разбор по маркам кабелей
N2XY: Силовой кабель с медной жилой, изоляцией из СПЭ и оболочкой из ПВХ
- Конструкция жилы: Отожженная медная проволока без покрытия (Класс 1 однопроволочная или Класс 2 многопроволочная уплотненная по IEC 602283). Обеспечивает более высокую проводимость и меньший наружный диаметр по сравнению с алюминиевыми аналогами.
- Нагрузочная способность: Матрица из сшитого полиэтилена обеспечивает высокую пропускную способность по току, снижая необходимую площадь поперечного сечения на каждый ампер.
- Механические ограничения: Небронированная конструкция ограничивает применение прокладкой в кабельных лотках, кабелепроводах, на открытом воздухе или в строительных каналах, где отсутствует риск механических повреждений.
NA2XY: Силовой кабель с алюминиевой жилой, изоляцией из СПЭ и оболочкой из ПВХ
- Конструкция жилы: Однопроволочный или многопроволочный алюминий (Класс 1 или Класс 2 по IEC 602283). Обеспечивает значительное снижение веса и экономическую эффективность при сооружении протяженных распределительных сетей.
- Экономические и монтажные факторы: Снижает нагрузки на опорные конструкции и общие затраты на монтаж, сохраняя температурный профиль 90°C, аналогичный медным кабелям.
- Область применения: Оптимально подходит для высоконагруженных воздушных питающих линий, сетей электроснабжения и протяженных трасс в лотках, где требуется малый вес материалов.

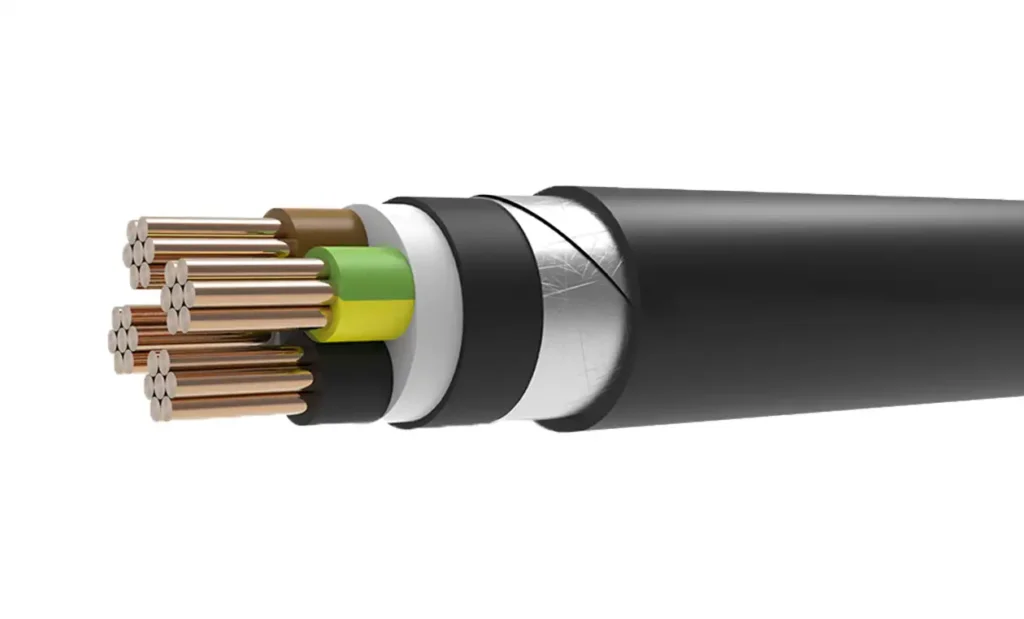

N2XBY: Бронированный силовой кабель с медной жилой, изоляцией из СПЭ, броней STA и оболочкой из ПВХ
- Конструкция брони: Оснащен броней из двух оцинкованных стальных лент (STA), наложенных поверх внутреннего защитного слоя (подушки), что обеспечивает высокую стойкость к раздавливанию.
- Безопасность при прямой прокладке в грунте: Специально спроектирован для компенсации механических напряжений от обратной засыпки, ударов камней и тяжелых грунтовых нагрузок без нарушения целостности изоляции фазных жил.
- Область применения: Предназначен для подземной прокладки непосредственно в траншеях, на подстанциях, промышленных объектах и в городских электрических сетях с риском механических повреждений.
Инженерные критерии выбора
- Оценка профиля механических рисков: Выбирайте N2XBY для прямой прокладки в грунте, на невымощенных участках или в зонах тяжелой промышленности. Используйте N2XY или NA2XY, если кабельные трассы защищены лотками, лестничными полками или бетонными каналами.
- Выбор материала жилы: Используйте N2XY при ограничениях по габаритам, требованиях к малому радиусу изгиба и небольшим сечениям жил. Используйте NA2XY для протяженных питающих линий при жестких бюджетах, где меньший вес упрощает расчеты усилий тяжения при прокладке.
- Проверка теплового режима и токовой нагрузки: Убедитесь, что длительные токовые нагрузки не превышают температурный предел 90°C с учетом понижающих коэффициентов (температура окружающего воздуха/грунта, удельное тепловое сопротивление грунта и коэффициенты прокладки в группе) согласно IEC 60364-5-524.
Рекомендации инженерного отдела CJDL CABLE
В то время как медный кабель N2XY остается стандартом для компактной внутренней распределительной сети, NA2XY представляет собой более легкую и экономичную альтернативу для протяженных магистральных линий, а N2XBY является оптимальным выбором для прямой прокладки в земле, где требуется защита от раздавливающих нагрузок. Все три типа кабелей производятся и проходят регулярные испытания на соответствие стандартам IEC 60502-1 и VDE 0276-603 компании CJDL CABLE, сохраняя длительно допустимую температуру 90°C и предельное значение 250°C при коротком замыкании. За консультацией по выбору кабеля под конкретные требования вашего проекта обращайтесь к инженерам CJDL CABLE.
