ПвКШп представляет собой бронированный силовой кабель с медными токопроводящими жилами и изоляцией из сшитого полиэтилена (XLPE).

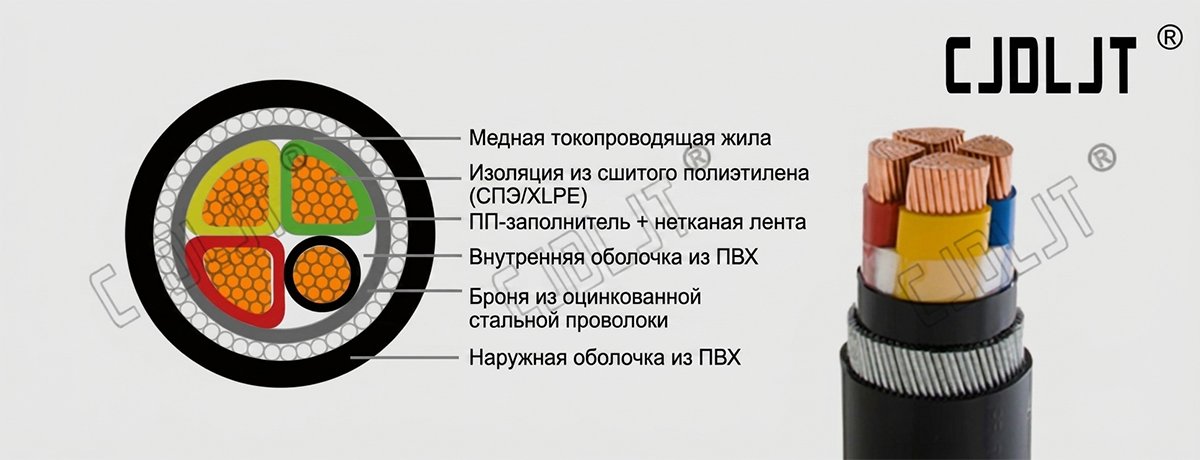

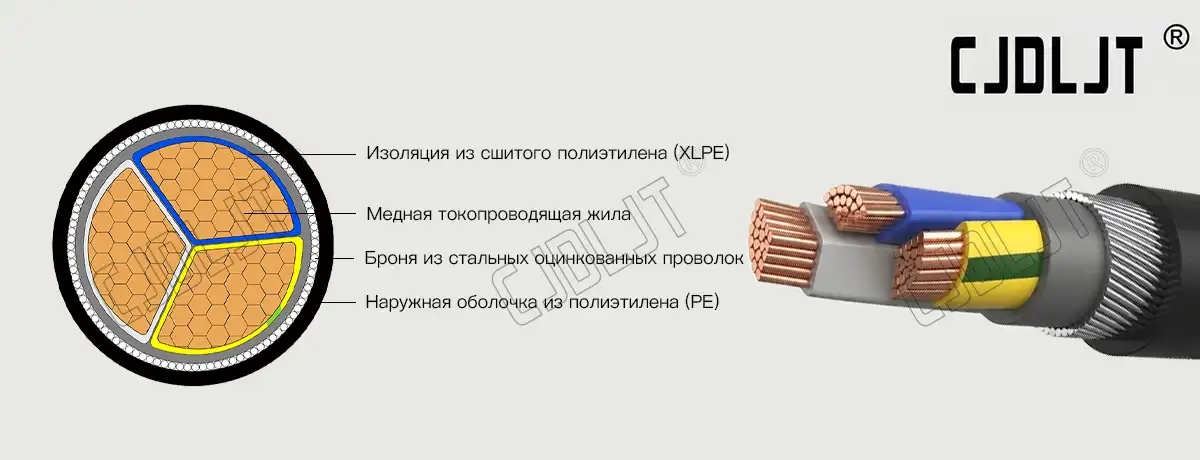

Конструкция кабеля включает медные жилы, изоляцию из сшитого полиэтилена, внутреннюю оболочку, броню из стальных оцинкованных проволок и защитный шланг из полиэтилена.
Стальная проволочная броня обеспечивает высокую механическую прочность и дополнительную защиту кабеля при эксплуатации в условиях воздействия внешних нагрузок. Наружная полиэтиленовая оболочка обеспечивает устойчивость к воздействию окружающей среды при наружной и подземной прокладке.
Кабель ПвКШп применяется для:
- прокладки в земле и траншеях;
- наружных кабельных линий;
- промышленных объектов;
- энергетических объектов;
- объектов инфраструктуры;
- мест, где требуется повышенная механическая защита кабеля.
Конструкция кабеля
| Параметр | Значение |
|---|---|
| Марка кабеля | ПвКШп |
| Тип кабеля | Бронированный силовой кабель |
| Номинальное напряжение | 0,6/1 кВ |
| Частота | 50 Гц |
| Материал токопроводящей жилы | Медь |
| Класс жилы | 1 или 2 по ГОСТ 22483 |
| Количество жил | 1–5 |
| Номинальное сечение жилы | По запросу |
| Изоляция | Сшитый полиэтилен (XLPE) |
| Внутренняя оболочка | Защитный слой / внутренняя оболочка |
| Тип брони | Стальная проволочная броня |
| Материал брони | Оцинкованная стальная проволока |
| Наружная оболочка | Полиэтилен (PE) |
| Рабочая температура жилы | До +90 °C |
| Температура при коротком замыкании | До +250 °C |
| Минимальная температура эксплуатации | -50 °C |
| Максимальная температура эксплуатации | +50 °C |
| Способ прокладки | Земля, траншеи, наружные кабельные линии |
| Стандарты | ГОСТ / IEC требования по запросу |
Варианты исполнения
| Исполнение | Дополнительные характеристики |
|---|---|
| ПвКШп | Стандартное исполнение |
| ПвКШв | Исполнение с ПВХ наружной оболочкой |
| ПвКШпнг(А) | Исполнение с повышенной пожарной безопасностью |
| ПвКШпнг(А)-LS | Низкое дымо- и газовыделение |
| ПвКШп(г) | Герметизированное исполнение |
