ПуГВ представляет собой одножильный установочный провод с медной многопроволочной токопроводящей жилой класса 5 по ГОСТ 22483 и ПВХ-изоляцией. Наружная оболочка отсутствует, поэтому провод предназначен для применения в составе электрических установок, где дополнительная защита проводника обеспечивается способом прокладки или конструкцией оборудования.
Благодаря гибкой конструкции ПуГВ удобен для монтажа электрических щитов, распределительных устройств, осветительных и силовых цепей, а также для соединения элементов электрооборудования и машин.
Основное исполнение производится на номинальное напряжение 450/750 В в соответствии с требованиями ГОСТ 31947-2012.
В зависимости от требований проекта могут поставляться различные исполнения установочных проводов, включая варианты с различной степенью гибкости, термостойкой изоляцией, пониженным дымо- и газовыделением, безгалогенными материалами и другими специальными характеристиками.
ПуГВ применяется для:
- монтажа электрических цепей;
- монтажа распределительных и электрических щитов;
- подключения элементов электрооборудования;
- монтажа осветительных и силовых цепей;
- монтажа электрических машин, механизмов и станков;
- прокладки в трубах, коробах и других предусмотренных проектом конструкциях;
- стационарного монтажа в жилых, коммерческих и промышленных объектах;
- других электротехнических установок, где требуется гибкий одножильный провод.
ПуГВ предназначен преимущественно для стационарной прокладки и монтажа электрических установок.

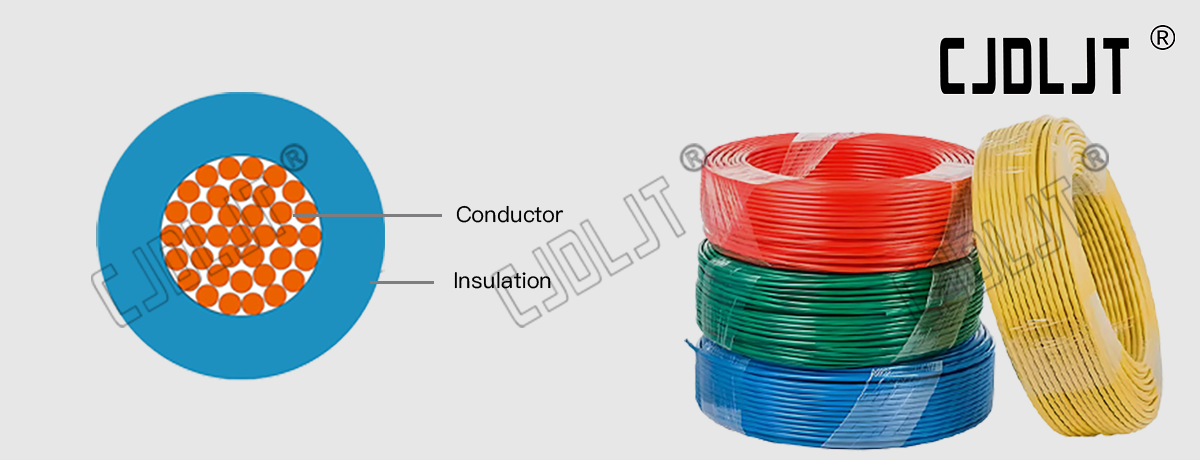

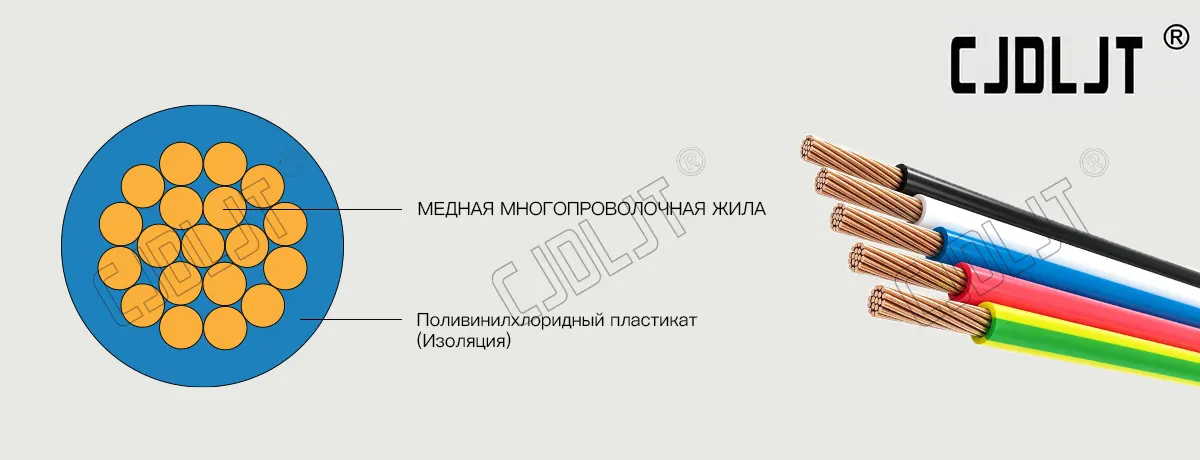

Конструкция провода
| Элемент | Описание |
|---|---|
| Марка основного исполнения | ПуГВ |
| Тип изделия | Гибкий установочный провод |
| Номинальное напряжение | 450/750 В |
| Токопроводящая жила | Медная, многопроволочная |
| Класс жилы | 5 по ГОСТ 22483 |
| Количество жил | 1 |
| Номинальное сечение | В соответствии с конкретным исполнением |
| Изоляция | Поливинилхлоридный пластикат |
| Наружная оболочка | Отсутствует |
| Конструкция | Одножильная, гибкая |
| Основной стандарт | ГОСТ 31947-2012 |
Варианты исполнения
В зависимости от условий эксплуатации и требований проекта могут поставляться различные исполнения установочных проводов.
| Вариант исполнения | Конструкция / особенности |
|---|---|
| ПуГВ | Медная многопроволочная жила класса 5, ПВХ-изоляция |
| ПуВ | Медная жила с меньшей гибкостью, ПВХ-изоляция |
| Термостойкое исполнение | Изоляция из материала с повышенной допустимой рабочей температурой |
| Исполнение с пониженным дымо- и газовыделением | Специальная полимерная композиция с улучшенными характеристиками при пожаре |
| Безгалогенное исполнение | Изоляция из безгалогенного полимерного материала |
| Исполнение с повышенной пожарной безопасностью | Материалы и конструкция в соответствии с установленными требованиями пожарной безопасности |
| Другие исполнения | По требованиям проекта и применяемому нормативному документу |
Примечание: перечисленные варианты демонстрируют доступные конструктивные решения. Окончательная марка изделия определяется в зависимости от конкретной конструкции, материалов и применяемого нормативного документа.
Материалы выбора
В зависимости от условий эксплуатации и требований заказчика могут применяться различные материалы изоляции и конструктивные решения.
Токопроводящая жила
Медь — основное исполнение ПуГВ.
Для гибкого исполнения применяется многопроволочная медная жила класса 5 по ГОСТ 22483.
Изоляция
- ПВХ — стандартное исполнение ПуГВ;
- термостойкие полимерные материалы — для специальных исполнений;
- безгалогенные полимерные материалы — для соответствующих исполнений;
- специальные пожаробезопасные композиции — для исполнений с повышенными требованиями к пожарной безопасности.
Конфигурация
Провод может поставляться с различным номинальным сечением и цветом изоляции в соответствии с требованиями проекта.
Для стандартного исполнения ПуГВ 450/750 В основная конструкция:
медная многопроволочная жила / ПВХ-изоляция / без наружной оболочки.
Конкретные материалы, сечение, цвет и эксплуатационные характеристики могут быть согласованы в соответствии с требованиями проекта.
