ПВС представляет собой гибкий соединительный провод с медными многопроволочными жилами, индивидуальной ПВХ-изоляцией и общей наружной оболочкой из ПВХ.
Гибкая конструкция обеспечивает удобство подключения и монтажа оборудования в условиях, где требуется периодическое или многократное перемещение соединяемого оборудования. Провод может использоваться для подключения бытовых приборов, электроинструмента, небольших электрических машин и другого оборудования.
Основное исполнение ПВС производится с медными многопроволочными жилами, ПВХ-изоляцией и ПВХ-оболочкой в соответствии с требованиями ГОСТ 7399-97.
В зависимости от назначения и требований проекта могут поставляться различные исполнения гибких соединительных проводов, включая варианты с различным количеством и сечением жил, лужёными медными жилами, повышенной термостойкостью, маслостойкостью, пониженным дымо- и газовыделением или безгалогенными материалами.
Конкретная конструкция и характеристики провода определяются в соответствии с назначением, условиями эксплуатации и применяемым нормативным документом.
ПВС применяется для:
- подключения бытовых электроприборов;
- подключения электроинструмента;
- подключения небольших электрических машин и оборудования;
- изготовления удлинительных шнуров;
- подключения переносного и передвижного оборудования;
- применения в бытовых, коммерческих и производственных помещениях;
- других аналогичных соединений, предусмотренных условиями эксплуатации.
Провод предназначен преимущественно для соединения электрического оборудования и не является заменой силовых кабелей для стационарных распределительных сетей.

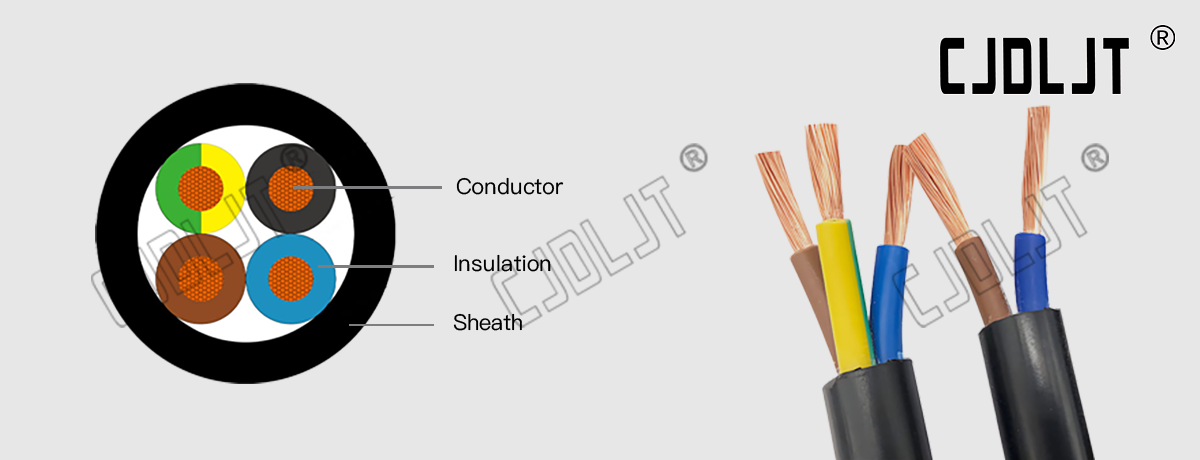

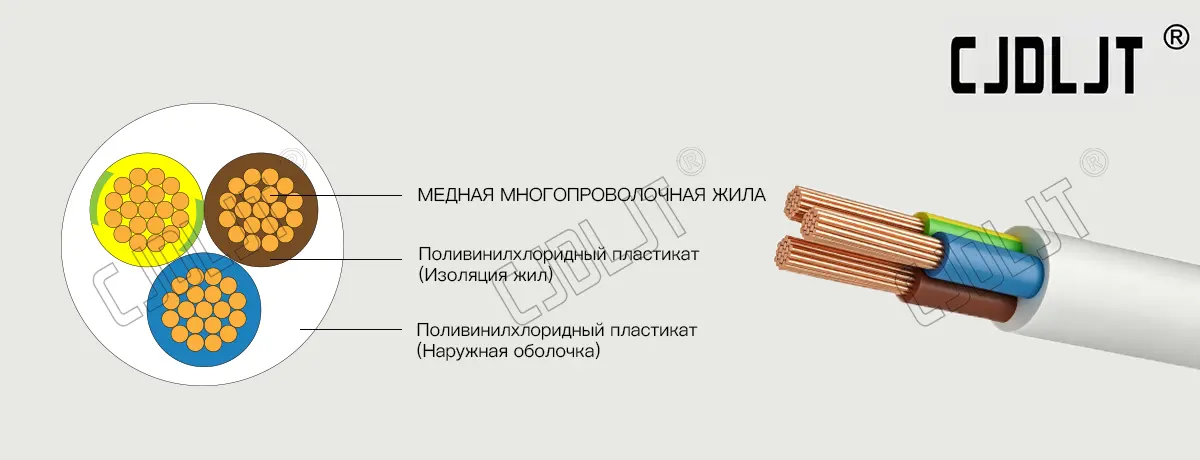

Конструкция провода
| Элемент | Описание |
|---|---|
| Марка основного исполнения | ПВС |
| Тип изделия | Гибкий соединительный провод |
| Токопроводящие жилы | Медные многопроволочные |
| Класс жилы | 5 по ГОСТ 22483 |
| Количество жил | 2–5 |
| Номинальное сечение жил | В соответствии с конкретным исполнением |
| Изоляция жил | Поливинилхлоридный пластикат |
| Скрутка | Изолированные жилы скручены между собой |
| Наружная оболочка | Поливинилхлоридный пластикат |
| Конструкция | Гибкая |
| Номинальное напряжение | До 380 В |
| Основной стандарт | ГОСТ 7399-97 |
Варианты исполнения
Помимо стандартного исполнения ПВС, в зависимости от требований заказчика могут быть доступны различные варианты гибких соединительных проводов.
| Вариант исполнения | Конструкция / особенности |
|---|---|
| ПВС | Медные многопроволочные жилы, ПВХ-изоляция и ПВХ-оболочка |
| ПВС с различным количеством жил | 2, 3, 4 или 5 жил в зависимости от назначения |
| ПВС с различным сечением жил | Сечение выбирается в соответствии с нагрузкой и условиями применения |
| ПВС с лужёными жилами | Лужёные медные жилы для соответствующих условий эксплуатации |
| Термостойкое исполнение | Специальные материалы для эксплуатации при повышенной температуре |
| Маслостойкое исполнение | Материалы оболочки с повышенной стойкостью к воздействию масел |
| Исполнение с пониженным дымо- и газовыделением | Специальные полимерные материалы для применения при повышенных требованиях к пожарной безопасности |
| Безгалогенное исполнение | Изоляция и оболочка из безгалогенных полимерных материалов |
| Другие гибкие исполнения | По требованиям проекта и применяемому стандарту |
Примечание: перечисленные варианты демонстрируют доступные конструктивные решения. Окончательная марка изделия определяется в зависимости от конкретной конструкции, материалов и применяемого нормативного документа.
Материалы выбора
В зависимости от условий эксплуатации и требований заказчика могут применяться различные материалы и конструктивные решения.
Токопроводящие жилы
Медь — основное исполнение для ПВС.
По запросу возможно применение лужёных медных жил для соответствующих условий эксплуатации.
Изоляция
- ПВХ — стандартное исполнение ПВС;
- термостойкие полимерные материалы — для специальных исполнений;
- безгалогенные полимерные материалы — для соответствующих исполнений.
Наружная оболочка
- ПВХ — стандартное исполнение;
- маслостойкие полимерные материалы — для соответствующих условий эксплуатации;
- материалы с пониженным дымо- и газовыделением — для специальных пожаробезопасных исполнений;
- безгалогенные полимерные материалы — для соответствующих LSZH-исполнений.
Конфигурация
Количество жил, номинальное сечение, цветовая идентификация жил, цвет наружной оболочки и другие конструктивные параметры могут быть адаптированы в соответствии с требованиями проекта.
Для стандартного исполнения ПВС основная конструкция: медные многопроволочные жилы / ПВХ-изоляция / ПВХ-оболочка.
