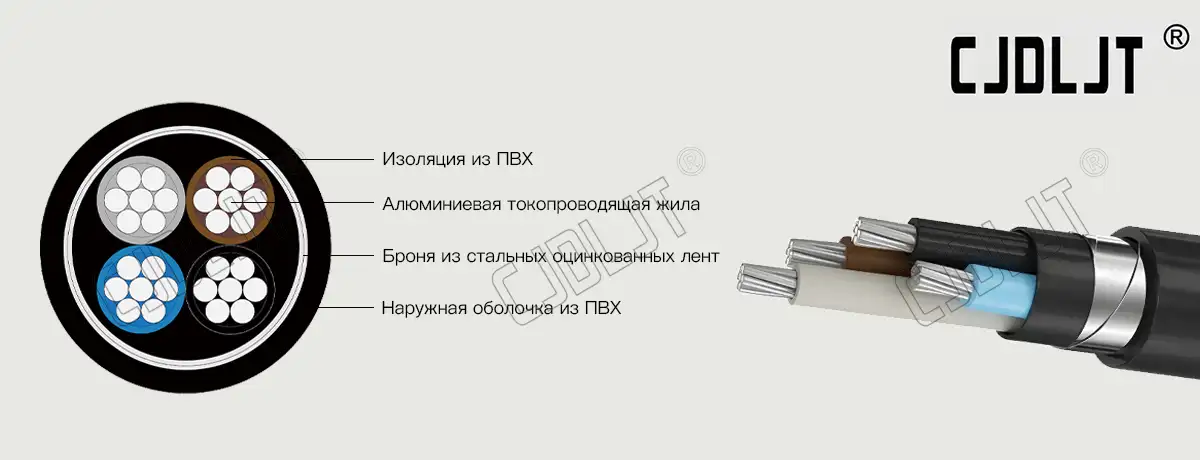

АВБбШв представляет собой алюминиевый бронированный силовой кабель для передачи и распределения электрической энергии. Кабель имеет алюминиевые токопроводящие жилы, изоляцию из поливинилхлоридного пластиката (ПВХ), защитную броню из двух стальных оцинкованных лент и наружную оболочку из ПВХ.
Конструкция кабеля обеспечивает надежную защиту от механических воздействий и позволяет использовать его для прокладки в грунте, кабельных сооружениях, промышленных объектах и распределительных электрических сетях.
Кабель АВБбШв применяется для:
- прокладки в земле (траншеях);
- прокладки в кабельных сооружениях;
- электроснабжения промышленных предприятий;
- подключения распределительных устройств;
- эксплуатации в местах, где требуется защита от механических повреждений.

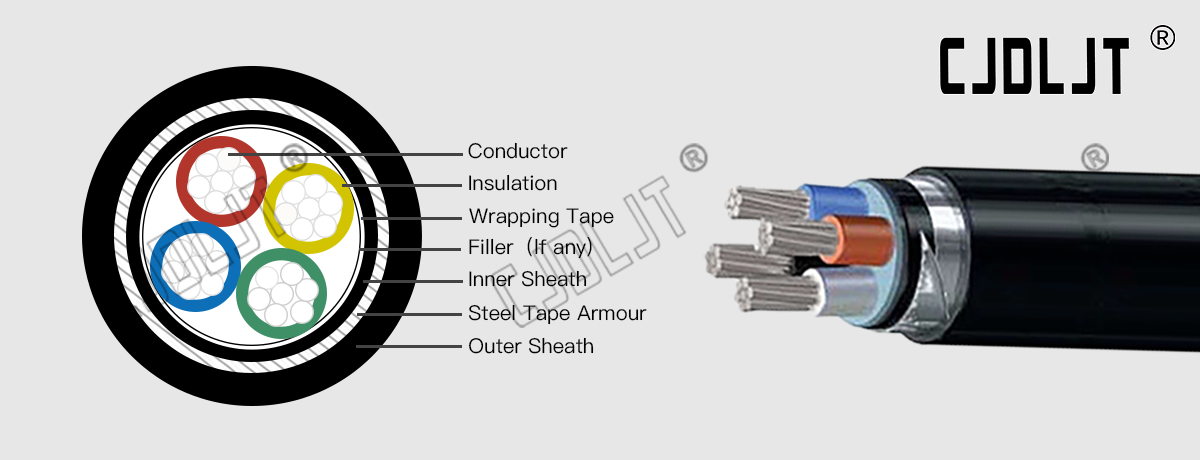

Конструкция кабеля
| Параметр | Значение |
|---|---|
| Марка кабеля | АВБбШв |
| Тип кабеля | Бронированный силовой кабель |
| Номинальное напряжение | 0,6/1 кВ |
| Частота | 50 Гц |
| Материал токопроводящей жилы | Алюминий |
| Класс жилы | 1 или 2 по ГОСТ 22483 |
| Количество жил | 1–5 |
| Номинальное сечение жилы | По запросу |
| Изоляция | Поливинилхлоридный пластикат (ПВХ) |
| Внутренняя оболочка | ПВХ пластикат |
| Тип брони | Две стальные оцинкованные ленты |
| Наружная оболочка | ПВХ пластикат |
| Минимальная температура эксплуатации | -50 °C |
| Максимальная температура эксплуатации | +75 °C |
| Способ прокладки | В земле, траншеях, кабельных сооружениях |
| Стандарты | ГОСТ / IEC требования по запросу |
Варианты исполнения
| Исполнение | Дополнительные характеристики |
|---|---|
| АВБбШв | Стандартное исполнение |
| АВБбШвнг | Не распространяет горение |
| АВБбШвнг(А) | Повышенная пожарная безопасность |
| АВБбШвнг(А)-LS | Низкое дымо- и газовыделение |
| АВБбШвнг(А)-FRLS | Огнестойкое исполнение с низким дымовыделением |
