Руководство по выбору гибких кабелей: технические характеристики, стандарты и подбор
Правильный выбор гибкого кабеля требует согласования конкретных электрических, тепловых и механических свойств с условиями эксплуатации. В настоящем руководстве рассматриваются пять стандартных гибких кабелей отрасли — 318-Y (H05VV-F), H05VV5-F (маслостойкий), 2491X (H05V-K / H07V-K), H05Z1Z1-F (LSZH) и кабель Tri-Rated (BS 6231 / UL 1015 / CSA C22.2), — что позволяет определить требуемую конструкцию жилы, материал изоляции и соответствие международным нормам для вашего применения.
Прямой технический ответ: сравнение областей применения гибких кабелей
Гибкие кабели используют многопроволочные гибкие медные жилы класса 5 (IEC 60228[1]) для того, чтобы выдерживать постоянную вибрацию, изгиб и монтаж с малыми радиусами изгиба. В то время как стандартные термопластичные кабели с ПВХ-изоляцией, такие как 318-Y, подходят для бытовых приборов общего назначения и коммерческого оборудования лёгкого класса при средних механических нагрузках, специализированные исполнения учитывают конкретные факторы окружающей среды. Кабель H05VV5-F имеет маслостойкую оболочку из ПВХ для промышленного оборудования. Кабель 2491X применяется для одножильного монтажа в щитах. Кабель H05Z1Z1-F использует материалы с низким дымообразованием и без галогенов (LSZH) для обеспечения общественной безопасности. Кабель Tri-Rated имеет тройную международную сертификацию (BS 6231[2] / UL 1015[3] / CSA C22.2[4]) и повышенную максимальную рабочую температуру 105 °C, что делает его пригодным для распределительных устройств и шкафов управления по всему миру.
Матрица сравнения технических параметров
| Тип кабеля | Стандарт / гармонизация | Номинальное напряжение (U0/U) | Макс. рабочая температура | Изоляция / оболочка | Основное применение |
| 318-Y | BS EN 50525-2-11 / H05VV-F | 300/500 В | 70 °C | ПВХ / ПВХ | Бытовые приборы, офисное оборудование |
| H05VV5-F | BS EN 50525-2-51 | 300/500 В | 70 °C | ПВХ / маслостойкий ПВХ | Станки с ЧПУ, оборудование предприятий, линии управления |
| 2491X | BS EN 50525-2-31 / H05V-K / H07V-K | 300/500 В (<1 мм²)450/750 В (≥1,5 мм²) | 70 °C | ПВХ (одножильный) | Внутренний монтаж в щитах, трубы, осветительные коробки |
| H05Z1Z1-F | BS EN 50525-3-11 | 300/500 В | 70 °C | Термопластичный LSZH / LSZH | Общественные здания, больницы, зоны с требованиями по нераспространению горения |
| Tri-Rated | BS 6231 CK / UL 1015 / CSA C22.2 | 600 В (UL/CSA)600/1000 В (BS) | 105 °C (UL/CSA)90 °C (BS) | Теплостойкий ПВХ (HR-PVC) | Распределительные устройства, трансформаторные шкафы, панели управления |
Подробные технические описания и конструкция

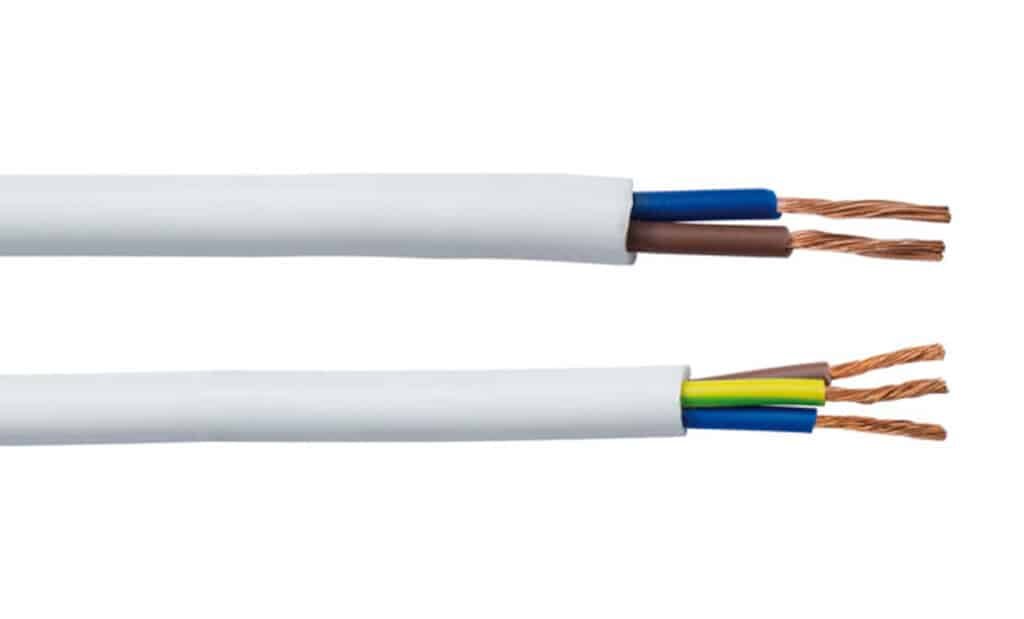

Кабель 318-Y (H05VV-F)
318-Y — это многожильный гибкий кабель средней нагруженности, предназначенный для подключения питания низкого напряжения в бытовых, офисных и лёгких промышленных условиях.
- Жила: многопроволочная гибкая медная жила класса 5 из отожжённой меди, соответствующая IEC 60228[1] / BS EN 60228.
- Изоляция: термопластичный ПВХ типа TI 2 по BS EN 50363-3.
- Наружная оболочка: термопластичный ПВХ типа TM 2 по BS EN 50363-4-1.
- Нераспространение горения: испытан по IEC 60332-1-2.
- Ограничения: не пригоден для наружного применения при прямом воздействии УФ-излучения, при экстремально низких температурах ниже -5 °C, а также при контакте с маслами и промышленными смазочными материалами.
Кабель H05VV5-F (маслостойкий контрольный кабель)
H05VV5-F предназначен для систем промышленной автоматизации, конвейерных систем и производственных линий металлообрабатывающих станков, где возможен контакт с минеральными маслами и смазочно-охлаждающими жидкостями.
- Маслостойкость: материал оболочки соответствует критериям маслостойкости по EN 50363-4-1.
- Идентификация жил: чёрные жилы с белой цифровой маркировкой, а также жёлто-зелёная заземляющая жила (в исполнениях с 3 жилами и более).
- Экранирование: доступен бронированный или экранированный вариант (H05VVC46-F) для защиты от электромагнитных помех (ЭМП).
- Монтаж: предназначен для стационарной прокладки или гибкого применения со свободным перемещением без растягивающих усилий.

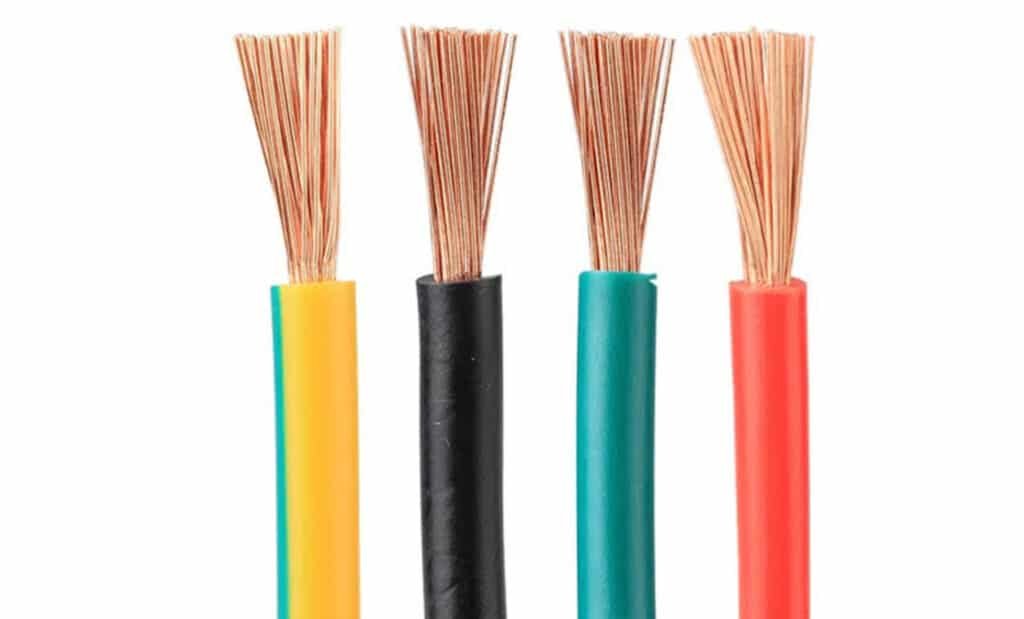

Кабель 2491X (H05V-K / H07V-K, гибкий одножильный)
2491X — это одножильный гибкий кабель без оболочки, предназначенный для внутренней коммутации в шкафах управления, распределительных щитах и закрытых кабельных каналах.
- Гармонизация:
- H05V-K: от 0,5 мм² до 1,0 мм², номинальное напряжение 300/500 В.
- H07V-K: от 1,5 мм² до 240 мм², номинальное напряжение 450/750 В.
- Радиус изгиба: 4 × наружный диаметр (НД) при стационарной прокладке; 6 × НД при гибком применении.
- Основное применение: щиты с высокой плотностью монтажа, требующие малых радиусов прокладки, где жёсткий провод с монолитной жилой не может быть проложен эффективно.
Кабель H05Z1Z1-F (с низким дымообразованием и без галогенов)
H05Z1Z1-F заменяет традиционную ПВХ-изоляцию и оболочку безгалогенными термопластичными материалами для минимизации вторичных факторов пожарной опасности.
- Соответствие требованиям безопасности:
- Отсутствие галогенов: IEC 60754-1 и IEC 60754-2 (pH >4,3; удельная проводимость <10 мкСм/мм).
- Низкая плотность дыма: IEC 61034-2 (светопропускание >60 %).
- Область применения: обязателен в зонах массового пребывания людей, включая аэропорты, больницы, железнодорожные вокзалы и центры обработки данных.
- Механическая прочность: та же номинальная нагрузка, что и у 318-Y (H05VV-F), при эквивалентных условиях окружающей среды.
Кабель Tri-Rated (провод для щитов и панелей управления)
Кабель Tri-Rated (также известный как Panel Wire) соответствует трём различным международным стандартам на одной жиле, что исключает необходимость хранения отдельных проводов для европейского, североамериканского и азиатского рынков.
- Тройная сертификация:
- Британский стандарт (BS 6231 тип CK[2]): номинальное напряжение 600/1000 В, максимальная рабочая температура 90 °C.
- Underwriters Laboratories (UL 1015[3] / Style 1283): номинальное напряжение 600 В, максимальная рабочая температура 105 °C.
- Canadian Standards Association (CSA C22.2 № 210[4]): номинальное напряжение 600 В, максимальная рабочая температура 105 °C.
- Конструкция: теплостойкая изоляция из HR-PVC поверх многопроволочной отожжённой меди.
- Преимущество: более высокая допустимая токовая нагрузка благодаря повышенному температурному пределу 105 °C по сравнению со стандартным проводом 2491X (70 °C).
Инженерная позиция CJDL CABLE
Не существует универсального гибкого кабеля: правильный выбор определяется условиями эксплуатации. Для общего применения внутри помещений выбирайте 318-Y, при наличии масел и смазочно-охлаждающих жидкостей — H05VV5-F, а в зонах массового пребывания людей — H05Z1Z1-F; для монтажа в шкафах кабель Tri-Rated с рабочим классом 105 °C обеспечивает больший запас по сравнению с 2491X. Все гибкие кабели CJDL CABLE изготавливаются и проходят регулярные испытания по серии BS EN 50525 и IEC 60332-1-2.
Список источников
[1] Wikipedia. IEC 60228 [EB/OL]. 2026-09-07. https://en.wikipedia.org/wiki/IEC_60228
[2] BSI Group. BS 6231:2006 Electric cables. Single core PVC insulated cables of rated voltage 600/1000 V for switchgear and controlgear wiring [EB/OL]. 2026-09-07. https://knowledge.bsigroup.com/products/electric-cables-single-core-pvc-insulated-cables-of-rated-voltage-600-1000-v-for-switchgear-and-controlgear-wiring-specification
[3] UL Solutions. UL 1015 Hook-up Wire Standard [EB/OL]. 2026-09-07. https://iq.ulprospector.com/
[4] CSA Group. CSA C22.2 NO. 210-15 (R2020) Appliance wiring material products [EB/OL]. 2026-09-07. https://www.csagroup.org/store/product/CSA%2520C22.2%2520NO.%2520210-15/
