Маслостойкий кабель H05VVC4V5-K

Кабель H05VVC4V5-K представляет собой гармонизированный кабель управления, обеспечивающий защиту от электромагнитных помех (ЭМС), а также стойкость к воздействию химикатов, масел и смазок. Он является экранированной модификацией кабеля H05VV5-F.
H05VVC4V5-K-Cable
Скачать

Информация о продукте

Представляя собой гибкий экранированный кабель управления, H05VVC4V5-K предназначен для прокладки внутри помещений в сухих, влажных и мокрых средах. Кабель разработан для фиксированного монтажа в условиях средних механических нагрузок, а также допускает периодический изгиб без приложения растягивающих усилий.

Оплетка из медной проволоки обеспечивает эффективную защиту от электромагнитных помех со стороны расположенных рядом силовых кабелей и сторонних сигналов. Кабель широко применяется в станкостроении, на упаковочном оборудовании, линиях розлива и другом промышленном оборудовании. Максимальная рабочая температура составляет +70 °C.

  • Область применения: Гибкий кабель для передачи питания, управления технологическими процессами и КИПиА в промышленной среде и машиностроении с повышенными требованиями к электромагнитной совместимости (ЭМС). Кабель устойчив к воздействию большинства распространенных химических веществ, масел и смазок.
  • Условия эксплуатации: Предназначен для прокладки внутри помещений в сухих, влажных и мокрых средах. Широко применяется в станкостроении, на упаковочном оборудовании и линиях розлива.
  • Стандарты и пожаробезопасность: VDE 0281-13, VDE 0482-332-1-2, EN 60811-2-1. Не распространяет горение по IEC 60332-1.

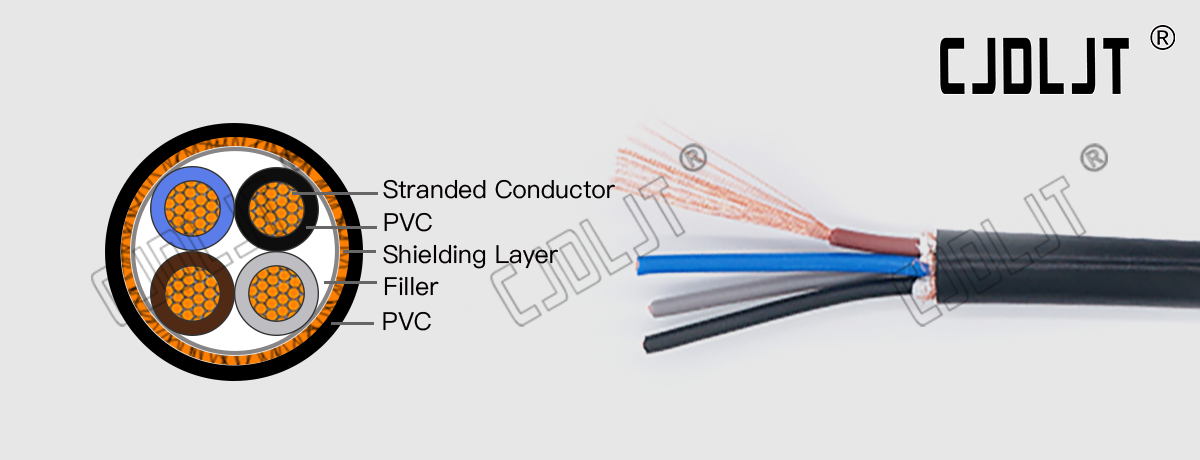

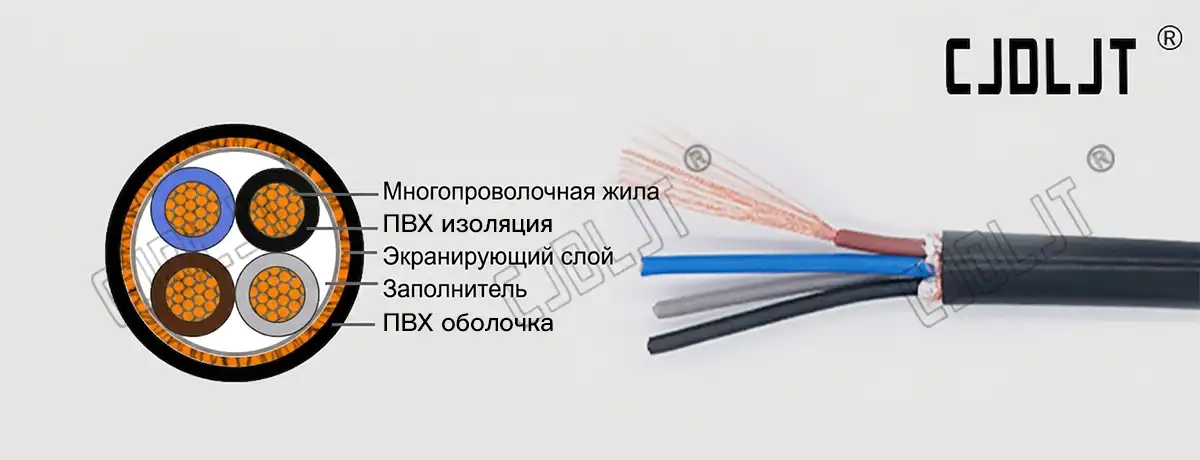

  • Конструкция:
    • Жила
      • Гибкая многопроволочная из нелуженой меди (Класс 5)
    • Изоляция
      • ПВХ-пластикат типа TI 2
    • Экран
      • Оплетка из медных луженых проволок (TCWB)
    • Внешняя оболочка
      • ПВХ-пластикат типа TM2 (маслостойкий)
  • Дополнительно: Обеспечивает защиту от электромагнитных помех (ЭМС), а также стойкость к химикатам, маслам и жирам. Соответствует требованиям регламента CPR.

Как и большинство кабелей управления, H05VVC4V5-K является многожильным кабелем. Стандартное исполнение — H05VVC4V5-K-JZ (черные жилы с цифровой маркировкой и жилой заземления желто-зеленого цвета), представленное в диапазоне от 3 жил сечением 0,75 мм² до 34 жил сечением 1,5 мм².

При необходимости использования другой маркировки жил (например, исполнения -OZ без желто-зеленой жилы или цветовой маркировки жил) вы можете отправить соответствующий запрос нашей команде и указать данные требования на этапе первичного запроса КП (коммерческого предложения).

Технические характеристики

Номинальное сечение жилыПриблизительный наружный диаметрМаксимальное сопротивление постоянному току жилы при 20℃Минимальное удельное сопротивление изоляции при 70℃
шт×мм²ммОм/кмОм·км
12×0,7513,0424,50,012
12×1,014,5118,10,011
12×1,516,3812,10,011
12×2,519,097,410,010
14×0,7514,4624,50,012
14×1,015,1218,10,011
14×1,517,1112,10,011
14×2,519,987,410,010
16×0,7515,1324,50,012
16×1,015,8418,10,011
16×1,517,9512,10,011
16×2,521,417,410,010
19×0,7515,8224,50,012
19×1,016,5718,10,011
19×1,518,8212,10,011
19×2,522,477,410,010
