Кабель приборный с ПЭ-изоляцией, индивидуальным и общим экранами

Приборный кабель с медными жилами, ПЭ-изоляцией, индивидуальным и общим экранами, в ПВХ-оболочке
12-1
Скачать

Информация о продукте

Область применения
Данный приборный кабель относится к кабельной продукции для электротехнического оборудования. Кабель предназначен для электронно-вычислительной техники и приборов автоматики с высокими требованиями к помехозащищенности при номинальном напряжении до 500 В включительно. Экранированный контрольный кабель защищает от внутренних и внешних электромагнитных помех. Предназначен для стационарной прокладки внутри помещений, в кабельных каналах (траншеях), трубах и на других объектах, где требуется экранирование. Оптимально подходит для зон с высоким уровнем сигнальных помех.
Стандарты:
BS 5308, JB/T 13486

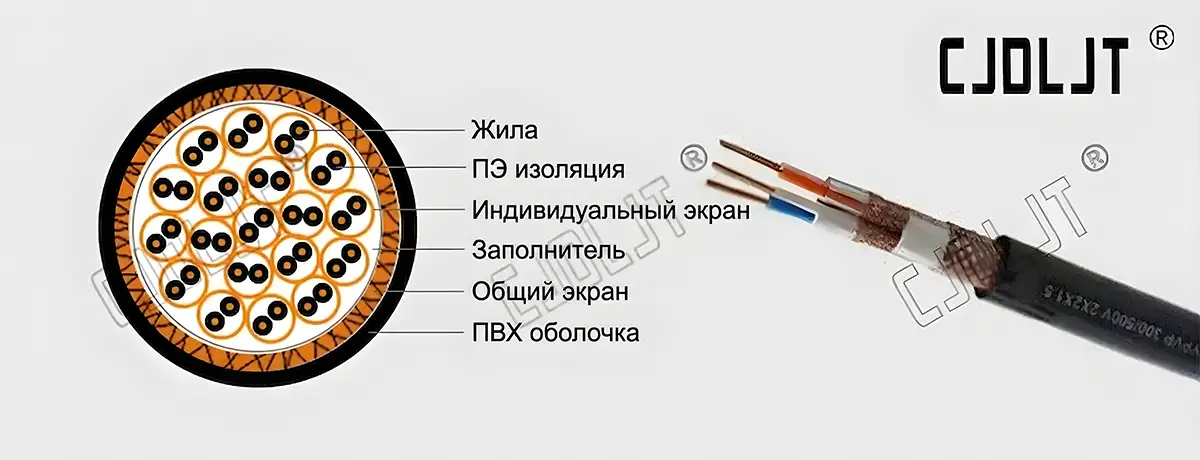

Конструкция кабеля
Токопроводящая жила: Медная
Изоляция: ПЭ (полиэтилен)
Индивидуальный экран: Оплетка из медной проволоки
Общий экран: Оплетка из медной проволоки
Защитная оболочка: ПВХ (поливинилхлорид)
Особенности и характеристики
Номинальное напряжение: 300/500 В
Длительно допустимая температура нагрева жил: Не более +70 °C
Предельная температура жил при коротком замыкании (продолжительностью не более 5 с): Не более +160 °C
Температура окружающей среды при прокладке: Не ниже 0 °C (при более низкой температуре требуется предварительный прогрев).
Радиус изгиба при монтаже
А) Для небронированных кабелей: Не менее 6 наружных диаметров кабеля;
Б) Для бронированных кабелей и кабелей с медным экраном: Не менее 12 наружных диаметров кабеля;
В) Для гибких кабелей с экранирующим слоем: Не менее 6 наружных диаметров кабеля.

Технические характеристики

Номинальное сечение жилы Ориентировочный наружный диаметр Макс. сопротивление жилы постоянному току при 20°C Мин. сопротивление изоляции при 70°C
Кол-во × мм² мм Ом/км Ом/км
7×2×0,5 20,7 39,0 0,013
7×2×0,75 22,5 24,5 0,012
7×2×1,0 23,9 18,1 0,011
7×2×1,5 25,4 12,1 0,011
8×2×0,75 22,3 39,0 0,013
8×2×0,75 24,8 24,5 0,012
8×2×1,0 25,8 18,1 0,011
8×2×1,5 27,4 12,1 0,011
10×2×0,75 26,5 39,0 0,013
10×2×0,75 28,9 24,5 0,012
10×2×1,0 30,0 18,1 0,011
10×2×1,5 32,1 12,1 0,011
12×2×0,75 27,3 39,0 0,013
12×2×0,75 29,8 24,5 0,012
12×2×1,0 31,0 18,1 0,011
12×2×1,5 33,1 12,1 0,011
