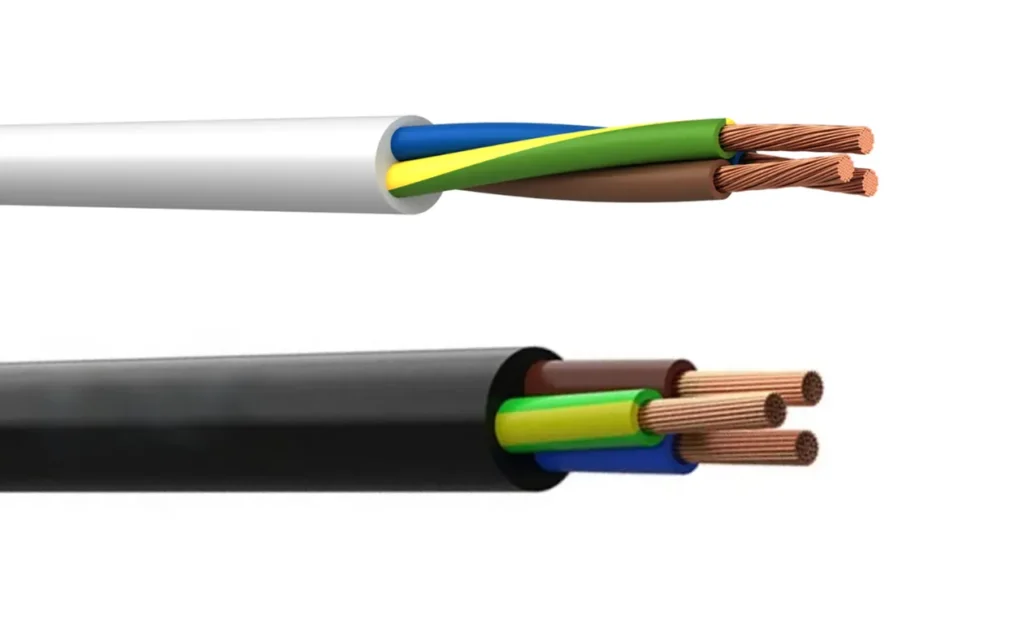

H05VV-F vs H05Z1Z1-F (318-B): Ключевые различия между гибкими кабелями из ПВХ и LSZH
H05VV-F и H05Z1Z1-F (обозначаемый в соответствии со стандартами BS 6500 / EN 50525 как 318-B) представляют собой легкие гибкие кабели на номинальное напряжение 300/500 В, предназначенные для внутренней прокладки и подключения подвижных бытовых приборов. Основное различие заключается в материалах изоляции и оболочки. В кабели H05VV-F используется поливинилхлорид (ПВХ), тогда как в H05Z1Z1-F применяются термопластичные материалы с низким дымовыделением и нулевым содержанием галогенов [1]
(LSZH / LSOH). При воздействии огня кабель H05VV-F выделяет плотный дым и коррозионно-активный газ хлороводород (HCl). В отличие от него, H05Z1Z1-F существенно ограничивает выбросы токсичных и кислых газов, что делает его обязательным к применению на объектах с массовым пребыванием людей и строгими требованиями пожарной безопасности.
Сравнительная матрица технических параметров
| Параметр | H05VV-F | H05Z1Z1-F (318-B) | Нормативный документ |
| Номинальное напряжение () | 300/500В | 300/500В | EN 50525-2-11 / EN 50525-3-11 |
| Тип жилы | Гибкая отожженная медная жила Класса 5 | Гибкая отожженная медная жила Класса 5 | IEC 60228 [2] / BS EN 60228 |
| Материал изоляции | ПВХ (Тип TI 2) | Термопласт LSZH (Тип EI 5 / TI 7) | EN 50363-3 / EN 50363-7 |
| Материал оболочки | ПВХ (Тип TM 2) | Термопласт LSZH (Тип TM 7) | EN 50363-4-1 / EN 50363-8 |
| Рабочая температура | от -15°C до +70°C | от -15°C до +70°C | Серия EN 50525 |
| Огнестойкость (нераспространение горения) | IEC 60332-1-2 | IEC 60332-1-2 | IEC 60332-1-2 |
| Плотность дыма | Высокое дымовыделение | Светопропускание 60% | IEC 61034-2 |
| Выделение галогенных кислых газов | Выделение кислого газа ( HCl) | Безгалогенный ( HCl) | IEC 60754-1 / IEC 60754-2 |
| Коррозионная активность (pH и проводимость) | Низкий pH (), Высокая проводимость | pH 4.3, Проводимость | IEC 60754-2 |
Пожарно-технические характеристики и термический распад материалов
- H05VV-F (в оболочке из ПВХ): При прямом термическом воздействии ПВХ выделяет токсичные галогены, преимущественно хлороводород (HCl). Газообразный HCl вступает в реакцию с влагой воздуха, образуя соляную кислоту, что ускоряет коррозию оборудования и создает серьезную угрозу для жизни и здоровья людей при эвакуации.
- H05Z1Z1-F (в оболочке из LSZH): Содержащие неорганические гидратированные наполнители (такие как гидроксид алюминия [3] или гидроксид магния), компаунды LSZH подвергаются эндотермическому разложению при горении. Этот процесс сопровождается выделением водяного пара, который подавляет распространение пламени и одновременно удерживает показатели плотности дыма в строгих пределах стандарта IEC 61034-2.
Области применения и соответствие стандартам
- Области применения H05VV-F: Стандартные внутренние жилые и коммерческие электроустановки, включая бытовую технику, офисные компьютеры, осветительные приборы и временные питающие шнуры в помещениях с низкой плотностью находящихся людей.
- Области применения H05Z1Z1-F (318-B): Общественные места с высокой плотностью людских потоков, больницы, аэропорты, железнодорожные вокзалы и дата-центры, где требуется соответствие классификации по дымовыделению согласно Европейскому регламенту на строительную продукцию [4] (CPR) (например, ).
- Соответствие стандартам: Оба типа кабелей соответствуют требованиям стандарта EN 50525 для гармонизированных гибких кабелей, при этом H05Z1Z1-F специально отвечает обновленным спецификациям BS 7211 / BS 6500 для электроустановок с низким уровнем выбросов вредных веществ.
Инженерно-техническая оценка CJDL CABLE
Хотя кабель H05VV-F остается пригодным для стандартной внутренней проводки в жилых и коммерческих помещениях, H05Z1Z1-F (318-B) является рекомендованным инженерным выбором для объектов с массовым пребыванием людей, где низкое дымовыделение и полное отсутствие галогенов напрямую обеспечивают безопасность людей при эвакуации. Все гибкие кабели производства CJDL CABLE изготавливаются и проходят регулярные испытания на соответствие стандартам EN 50525, IEC 60332-1-2 и IEC 60754-2, гарантируя стабильные показатели пожаробезопасности.
