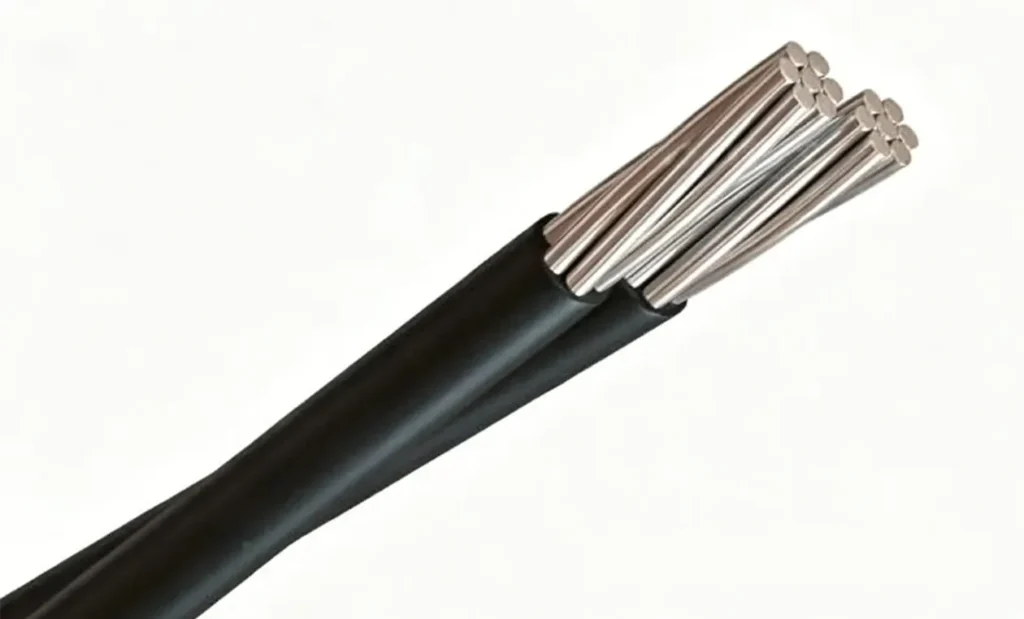

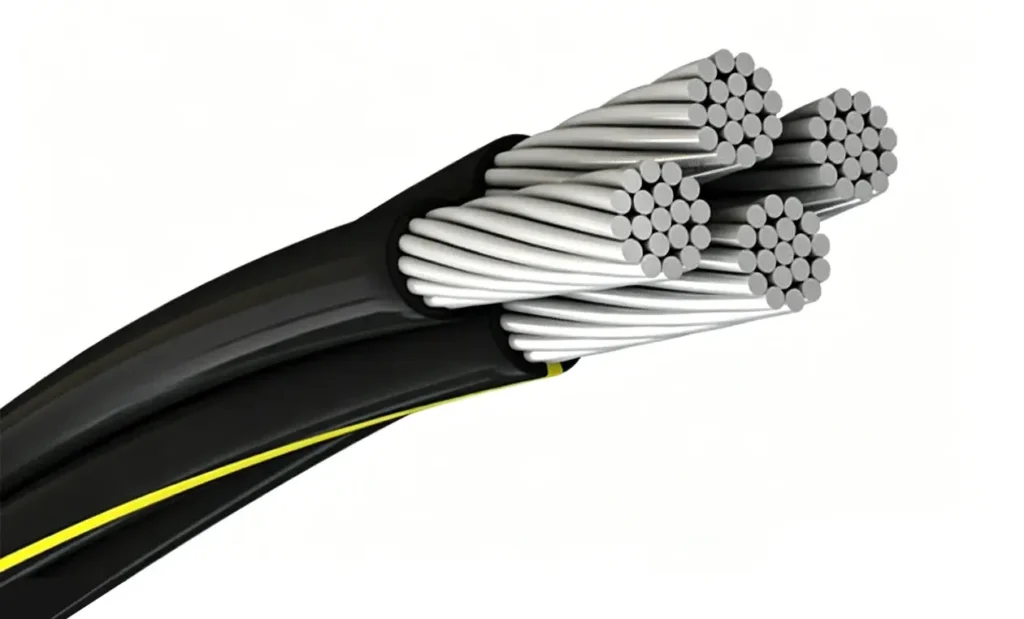

BS 7870 ABC — это особый класс низковольтных кабелей для воздушных распределительных сетей, изготовленный в строгом соответствии с серией британских стандартов BS 7870 (в частности, Частью 5). Рассчитанный на номинальное напряжение 0,6/1 кВ, данный кабель состоит из одной-четырех изолированных жил, плотно скрученных между собой в жгут.
В отличие от устаревших конструкций подвесных кабелей, в которых для восприятия механической нагрузки используется отдельный неизолированный стальной несущий трос, стандартный кабель BS 7870 ABC обычно проектируется как самонесущая жгутовая система. В этой конфигурации растягивающая нагрузка распределяется непосредственно между самими фазными жилами из высокопрочного нагартованного алюминия, что делает кабель оптимальным выбором для легких и неприхотливых в обслуживании ответвлений к зданиям в городских и сельских районах.
Матрица технических параметров: спецификации стандарта BS 7870-5
В приведенной ниже таблице содержатся основные механические и электрические конструктивные параметры, регламентируемые стандартом BS 7870 для низковольтных самонесущих изолированных линий.
| Технический параметр | Стандарт спецификации (BS 7870-5) | Эксплуатационный эффект |
| Номинальное напряжение (U₀/U) | 0,6/1 кВ | Предельные значения напряжений «фаза–земля» / «фаза–фаза». |
| Материал токопроводящей жилы | Многопроволочный круглый алюминий (Класс 2) | Малый вес, оптимальное соотношение электропроводности и массы. |
| Изоляционная композиция | Сшитый полиэтилен (XLPE / СПЭ) | Высокая термическая стойкость и диэлектрическая прочность. |
| Содержание сажи (технического углерода) | ≥ 2,0% (Атмосферостойкий) | Имеет решающее значение для долговременной защиты от УФ-излучения. |
| Макс. длительно допустимая темп. | 90°C | Максимизирует допустимую нагрузку в аварийном режиме по сравнению с ПВХ. |
| Температура при коротком замыкании | 250°C (макс. 5 секунд) | Защищает целостность сети при неустановившихся повреждениях. |
| Маркировка жил | Выпрессованные продольные риски / цифры | Нестираемое обозначение фаз для безопасного проведения монтажных работ. |
Ключевые конструктивные особенности системы BS 7870
Самонесущая система фазных жил в сравнении с системой с несущим тросом
Ключевым отличием конструкции BS 7870 ABC по сравнению с некоторыми континентальными европейскими стандартами (такими как французский NF C 33-209) является ее ставка на самонесущий жгут. Вместо того чтобы подвешивать фазные жилы на изолированном несущем тросе из алюминиевого сплава (воспринимающем всю механическую нагрузку), стандарт BS 7870 равномерно распределяет механическое напряжение между всеми усиленными алюминиевыми жилами. Такая конструкция упрощает анкерную и поддерживающую арматуру, необходимую для каждой опоры ВЛ.
Повышенная термическая стойкость и огнестойкость
Благодаря обязательному применению изоляции из СПЭ (XLPE), кабели стандарта BS 7870 способны выдерживать значительные электрические перегрузки гораздо эффективнее, чем устаревшие аналоги с ПВХ-изоляцией. В случае локального короткого замыкания на линии сшитая молекулярная структура предотвращает плавление и текучесть изоляции при температурах до 250°C, что позволяет успешно локализовать повреждение и предотвратить масштабные катастрофические аварии в сети или падение проводов под напряжением.
