Как правильно выбрать провод ACSR
Выбор подходящего провода ACSR (сталеалюминиевый провод, аналог АС) требует согласования требований к пропускной способности линии по току, механическим нагрузкам в пролете и климатическим условиям эксплуатации с правильным соотношением сечений алюминия и стали. При проектировании по стандартам, таким как ASTM B232 или IEC 61089, выбор сводится к обеспечению баланса между токовой нагрузкой наружных алюминиевых проволок марки 1350-H19 и механической прочностью на разрыв, обеспечиваемой внутренним сердечником из оцинкованной стали. Ошибка в выборе маркировки или соотношения элементов скрутки может привести к катастрофическому температурному провисанию, чрезмерным потерям в линии или разрушению конструкции при высоких ветровых и гололедных нагрузках.
Матрица технических параметров: Конструкции скрутки проводов ACSR (АС)

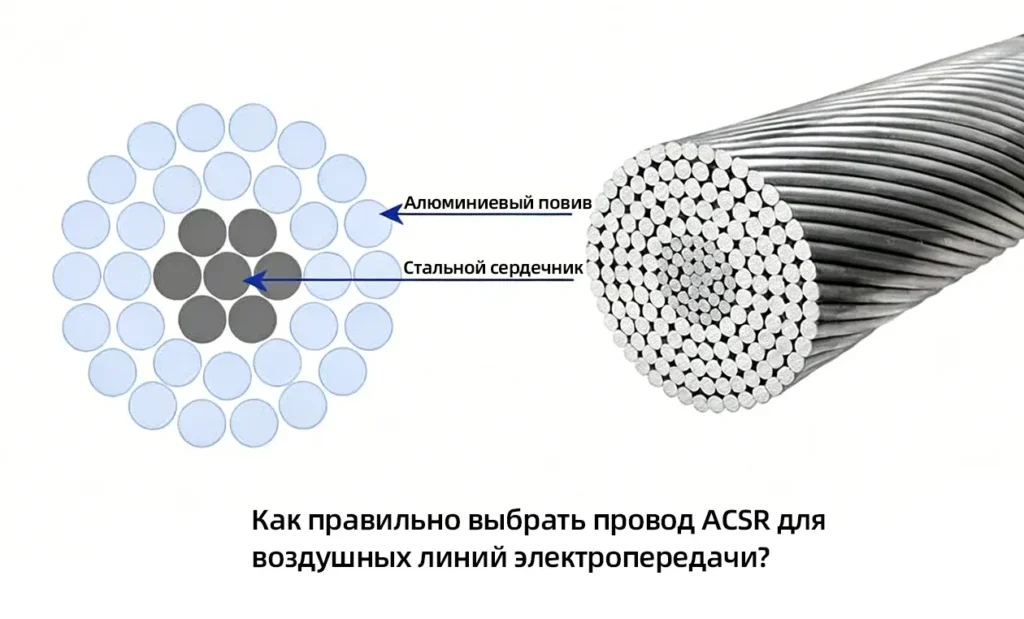

Провода ACSR (неизолированные сталеалюминиевые провода типа АС) классифицируются по соотношению повивов алюминиевых и стальных проволок. Данное соотношение существенным образом определяет механические и электрические характеристики линии.
| Соотношение элементов скрутки (Al/St) | Пример маркировки | Механическая прочность на разрыв | Длительно допустимая токовая нагрузка | Основная область применения |
| Высокое содержание стали (например, 6/7, 12/7) | Turkey, Penguin | Максимальная | Минимальная | Сверхдлинные пролеты, переходы через реки, горная местность с высокими гололедными нагрузками. |
| Стандартное (например, 26/7, 30/7) | Hawk, Dove | Сбалансированная | Сбалансированная | Стандартные магистральные ЛЭП (от 110 кВ до 500 кВ) со средними пролетами. |
| Высокое содержание алюминия (например, 45/7, 54/7) | Rail, Cardinal | Средняя | Максимальная | Высоконагруженные городские и промышленные энергокоридоры с короткими и средними пролетами, где определяющим фактором проектирования является пропускная способность по току. |
Ограничения при выборе сечения жилы
Учет падения напряжения и активного сопротивления
Для дальних линий электропередачи эффективность определяется полным сопротивлением линии (R + jX). Большее сечение алюминиевой части напрямую минимизирует омические потери (I²R). Если падение напряжения на приемном конце превышает 5%, инженеры обязаны выбрать провод большего сечения (в kcmil/мм²), даже если провод меньшего сечения удовлетворяет базовому порогу длительно допустимой токовой нагрузки по нагреву.
Коррозионная стойкость и варианты покрытия сердечника
В стандартных проводах ACSR (типа АС) используется стальной сердечник с оцинкованием класса A (класс «А»). Однако при прокладке в прибрежных зонах, районах с высоким уровнем загрязнения или в промышленных коридорах стандартное оцинкование оказывается неэффективным из-за гальванической коррозии между алюминием и сталью. В таких условиях необходимо выбирать провода ACSR/AW (со стальным сердечником, плакированным алюминием) или оцинкование класса C (класс «С»), чтобы существенно продлить срок службы оборудования.
