Обозначения брони определяют металлический защитный слой, наносимый поверх внутренней оболочки кабеля для обеспечения механической прочности. SWA означает Steel Wire Armour (броня из стальных проволок), в которой используются оцинкованные круглые стальные проволоки для обеспечения высокой прочности на растяжение и ударопрочности, что подходит для вертикальных прокладок и прямой прокладки в грунте с высокими нагрузками. STA (Steel Tape Armour — броня из стальной ленты) и DSTA (Double Steel Tape Armour — броня из двух стальных лент) используют спирально наложенные стальные ленты, обеспечивая превосходную защиту от радиального раздавливания, сжатия и острых механических ударов. В кабелях с изоляцией из сшитого полиэтилена (СПЭ/XLPE) марка N2XY представляет собой небронированный силовой кабель с внешней оболочкой из ПВХ, тогда как N2XBY оснащен металлической ленточной броней (обычно DSTA) для повышенной стойкости к нагрузкам со стороны грунта.
| Параметр / Характеристика | N2XY (небронированный) | N2XBY (бронированный) |
| Стандартное обозначение | VDE 0276-603 / IEC 60502-1 [1] | VDE 0276-603 / IEC 60502-1 [1] |
| Варианты токопроводящих жил | Отожженная медная жила (Класс 1 однопроволочная / Класс 2 многопроволочная) | Отожженная медная жила (Класс 1 однопроволочная / Класс 2 многопроволочная) |
| Материал изоляции | Сшитый полиэтилен (XLPE) | Сшитый полиэтилен (XLPE) |
| Тип брони | Отсутствует | Броня из двух стальных лент (DSTA) |
| Номинальное напряжение () | 0,6/1 кВ [2] | 0,6/1 кВ [2] |
| Рабочая температура | Макс. 90°C на жиле / 250°C при коротком замыкании [3] | Макс. 90°C на жиле / 250°C при коротком замыкании [3] |
| Стойкость к раздавливанию и ударам | Низкая (требуется труба / кабель-канал) | Высокая (прямая прокладка в грунте) |
| Допустимая растягивающая нагрузка | Низкая | Умеренная (рассчитана на сжатие, не для высокого растяжения) |
| Внешняя оболочка | Поливинилхлорид (ПВХ/PVC) | Поливинилхлорид (ПВХ/PVC) |
Детализация типов металлической брони: SWA, STA и DSTA
Бронированные кабели классифицируются по конструктивной геометрии металлической защиты, наложенной поверх внутренней подложки:

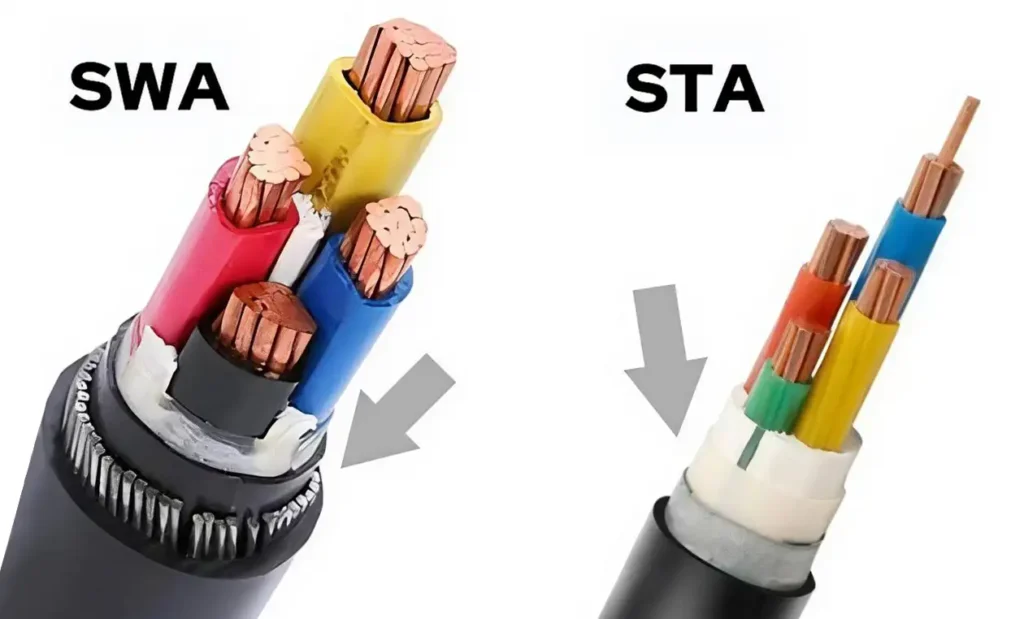

- SWA (Броня из стальных проволок): Состоит из повива оцинкованных круглых стальных проволок (BS 5467 [4] / IEC 60502-1 [1]). Обеспечивает высокую механическую защиту наряду со значительной прочностью на продольное растяжение, что делает ее стандартным выбором для прямой прокладки в грунте, укладки на кабельных лотках, прокладки в подземных каналах и подвеса в вертикальных шахтах.
- STA (Броня из стальной ленты): Использует один слой ленты из мягкой стали, спирально наложенный с перекрытием. Предназначена для защиты от тяжелого поверхностного давления и прямого сжатия, хотя имеет ограниченную устойчивость к растягивающим усилиям.

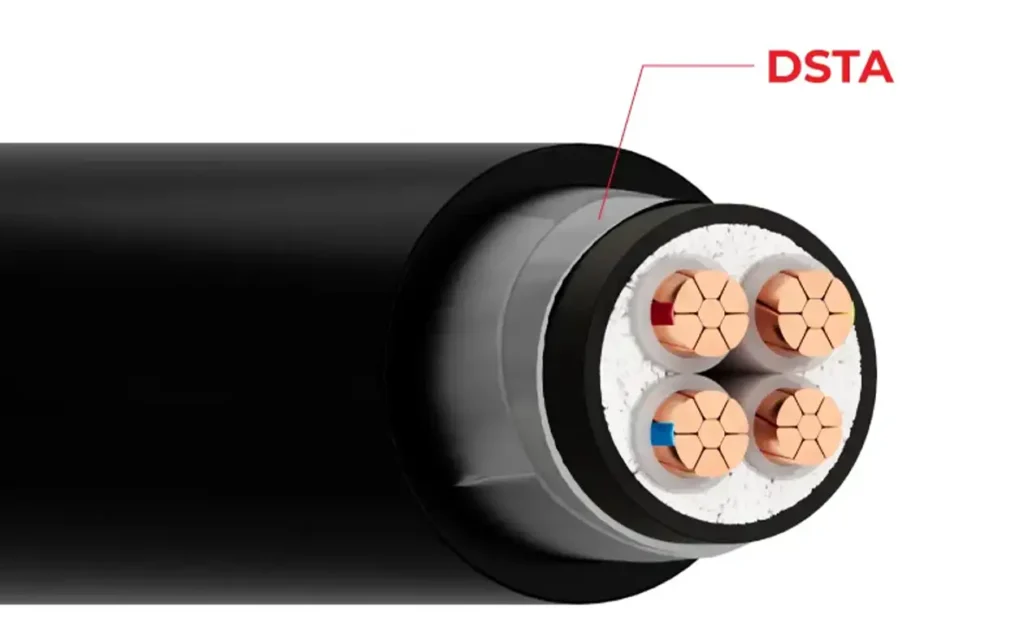

- DSTA (Броня из двух стальных лент): Состоит из двух слоев оцинкованной или черной стальной ленты, наложенных по спирали. Внешний слой ленты перекрывает зазоры внутреннего слоя, обеспечивая 100%-ный радиальный механический щит, который противостоит раздавливающим усилиям, атакам грызунов и прямому воздействию грунта.
Инженерный обзор CJDL CABLE
Для прямой подземной прокладки, где преобладают нагрузки на раздавливание и давление грунта, кабель N2XBY с броней DSTA является надежным выбором, тогда как N2XY подходит для внутренней прокладки в трубах, где механические риски минимальны. Все кабели N2XY и N2XBY от CJDL CABLE производятся и проходят регулярные испытания на соответствие стандартам VDE 0276-603 / IEC 60502-1. В проектах подземных питающих линий, реализованных CJDL CABLE, броня DSTA подтвердила свое соответствие жестким требованиям по нагрузке грунта и стойкости к раздавливанию без потери эксплуатационных характеристик.
