Основные причины потерь электроэнергии и аварийных отключений, связанные с неверным выбором провода ВЛ
Выбор неоптимизированных провода/кабеля или проводов с заниженными техническими характеристиками для воздушных линий (ВЛ) напрямую приводит к высоким омическим потерям мощности (потери I²R), температурному провесу провода и пробою изоляции. Неправильный выбор сечения жилы увеличивает электрическое сопротивление, что ускоряет выделение тепла и увеличивает падение напряжения при передаче электроэнергии на большие расстояния. Некачественные изоляционные материалы не выдерживают длительного воздействия УФ-излучения, колебаний температуры окружающей среды и трекингостойкости, что приводит к однофазным замыканиям на землю и частым аварийным отключениям ВЛ. Кроме того, ошибки в расчете механической прочности на растяжение — например, пренебрежение местными нормами ветровых и гололедных нагрузок — вызывают чрезмерное механическое напряжение, пляску проводов и усталостное разрушение конструкции. Согласование параметров провода с номинальной нагрузкой системы, токами короткого замыкания и климатическими условиями эксплуатации предотвращает механические и электрические повреждения энергосистемы.
Матрица технических параметров проводов ВЛ
Конструктивный выбор проводов воздушных линий (ВЛ) — будь то неизолированные, защищенные или полностью изолированные самонесущие изолированные провода (СИП) — определяет эффективность системы, длительно допустимый ток и устойчивость к аварийным режимам.
| Технический параметр | Алюминиевый провод (AAC / А) | Провод из алюминиевого сплава (AAAC / АН, АЖ) | Сталеалюминиевый провод (ACSR / АС) | СИП с изоляцией из СПЭ (ABC / СИП) |
| Применимые стандарты | IEC 61089, BS 215 | IEC 61089, ASTM B399 | IEC 61089, ASTM B232 | IEC 60502-1, HD 626 |
| Материал токопроводящей жилы | Электротехнический алюминий (1350) | Алюминиевый сплав Al-Mg-Si (6201-T81) | Алюминий (1350) / Сердечник из оцинкованной стали | Уплотненная многопроволочная алюминиевая жила |
| Предел прочности на растяжение | Низкий (≈160-200 МПа) | Высокий (≈295-325 МПа) | Очень высокий (≈1000-1300 МПа для стального сердечника) | Средний (≈160-295 МПа) |
| Макс. рабочая температура | 75 °C | 75 °C – 90 °C | 75 °C – 90 °C | 90 °C |
| Коррозионная стойкость | Умеренная | Высокая (Морские/промышленные зоны) | Умеренная (Стальной сердечник уязвим без антикоррозийной смазки) | Высокая (Полностью в оболочке/изоляции) |
| Профиль риска аварийных отключений | Высокая провисаемость при перегрузке | Уязвимость к усталостному разрушению от вибрации при отсутствии гашения | Высокий риск межфазных замыканий при ветровых нагрузках | Минимальный риск межфазных коротких замыканий |
| Основной диапазон напряжений | Низкое напряжение (< 1 кВ) | Низкое и среднее напряжение (1-35 кВ) | Среднее, высокое и сверхвысокое напряжение (11-765 кВ) | Низкое и среднее напряжение (0,6/1 кВ-35 кВ) |

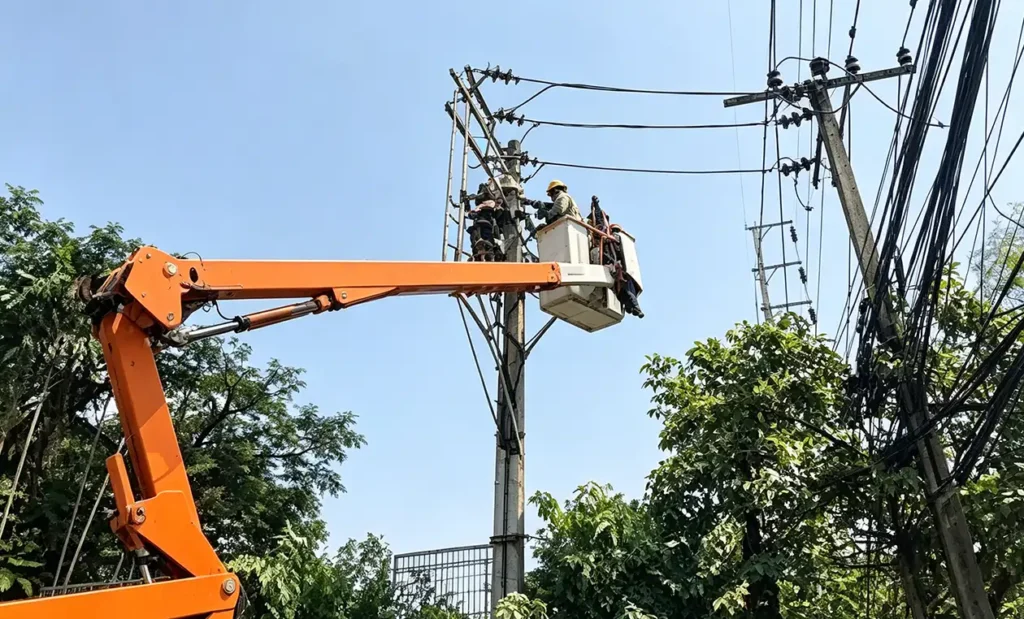

Технические механизмы потерь энергии и отключений, вызванных неверным выбором кабельно-проводниковой продукции
1. Занижение сечения токопроводящей жилы и тепловые потери
Когда воздушная линия работает при токах, близких к предельно допустимым или превышающих их, электрическое сопротивление (R) возрастает в соответствии с температурным коэффициентом сопротивления материала жилы (α):
Rₜ = R₂₀ [1 + α (T — 20)]
Провода с заниженным сечением вызывают избыточный нагрев, что приводит к росту внутреннего сопротивления и многократно увеличивает суммарные потери мощности ((Pₗₒₛₛ = I² R). Чрезмерный нагрев также ускоряет отжиг наклепанного (твердотянутого) алюминия, необратимо снижая его временное сопротивление разрыву (UTS) и вызывая некомпенсируемый стрелу провеса линии.
2. Деградация диэлектрика в защищенных и изолированных воздушных линиях
В системах СИП среднего напряжения (СИП-3 / MV-ABC) использование некачественного поливинилхлорида (ПВХ / PVC) вместо сшитого полиэтилена (СПЭ / XLPE) или полиэтилена высокой плотности (ПВП / HDPE) приводит к преждевременному пробою изоляции. Ключевые факторы разрушения включают:
- УФ-деградация (фотостарение): Солнечная радиация разрушает нестабилизированные полимерные цепи, вызывая образование микротрещин в изоляционной оболочке.
- Трекингостойкость (трекинг): Накопление поверхностных загрязнений во влажной среде образует токопроводящие дорожки, провоцируя перекрытия (разряды) между фазными проводами или на поддерживающую арматуру.
- Тепловое старение: Превышение максимально допустимой рабочей температуры жилы (90℃ для СПЭ против 70°C для ПВХ) сокращает срок службы изоляции в соответствии с моделью старения Аррениуса.
3. Несоответствие механических напряжений и усталость от вибрации
Выбор проводов с низким пределом прочности на растяжение (таких как AAC / А) для больших пролетов ВЛ приводит к усталости металла и механическим повреждениям:
Гололедно-ветровые нагрузки: Недостаточный коэффициент механического запаса прочности (SF < 2.5 при пиковых расчетных нагрузках согласно стандартам NESC или IEC) приводит к механическому обрыву или опасному схлестыванию фаз во время пляски проводов.
Ветровая вибрация (эолова вибрация): Высокочастотные колебания малого амплитудного диапазона, вызываемые ветром, приводят к концентрации изгибающих напряжений в поддерживающих зажимах, что вызывает обрыв отдельных проволок наружного повива.
