AAAC — превосходный неизолированный алюминиевый провод для прибрежных объектов
Провод из алюминиевого сплава (AAAC) является оптимальным выбором для воздушных линий электропередачи в прибрежных районах благодаря высокой коррозионной стойкости, высокому удельному прочности к весу и отсутствию риска межметаллической (гальванической) коррозии. Изготовленный из термообработанных алюминиево-магниево-кремниевых сплавов (сплав 6201-T81) в соответствии со стандартами IEC 61089 или ASTM B399, провод AAAC обеспечивает механическую прочность, сопоставимую с сталеалюминиевым проводом (ACSR), исключая при этом стальной сердечник, уязвимый к гальванической коррозии. Алюминиевому проводу (AAC) не хватает прочности на разрыв, необходимой для больших пролетов в прибрежных зонах с сильной ветровой нагрузкой. В результате AAAC обеспечивает оптимальную пропускную способность, уменьшенную стрелу провеса при прибрежных ветровых нагрузках и увеличенный срок службы в условиях соляного тумана.

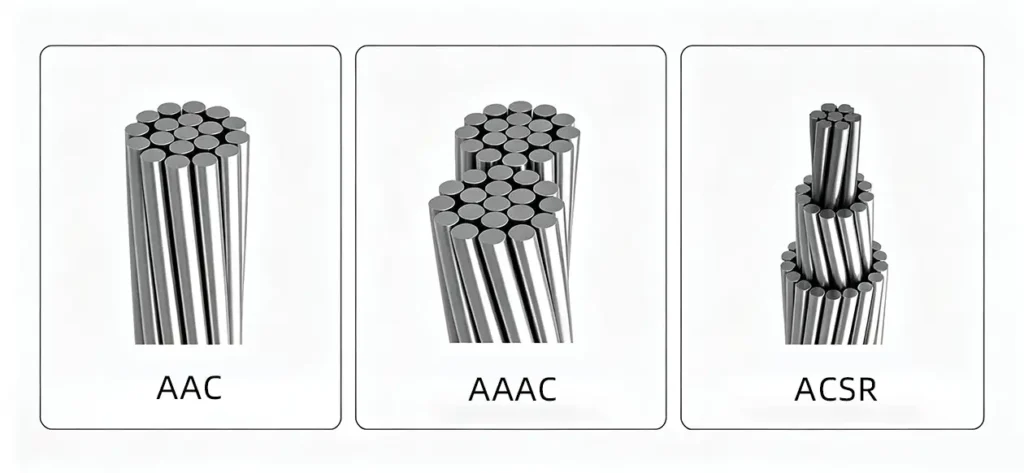

Матрица технический параметров: ACSR против AAAC и AAC
В следующей таблице приведено сравнение основных технических параметров, актуальных для морской и прибрежной прокладки:
| Технический параметр | AAC (Неизолированный алюминиевый провод) | AAAC (Провод из алюминиевого сплава) | ACSR (Сталеалюминиевый провод) |
| Состав материала | Электротехнический алюминий (1350-H19) | Сплав Al-Mg-Si (Сплав 6201-T81) | Алюминиевые проволоки 1350-H19 / Сердечник из оцинкованной стали |
| Применимые стандарты | IEC 61089, ASTM B231, BS 215-1 | IEC 61089, ASTM B399, BS 3242 | IEC 61089, ASTM B232, BS 215-2 |
| Коррозионная стойкость (соляной туман) | Высокая (однородный Al) | Очень высокая (коррозионно-стойкий алюминиевый сплав) | Низкая или умеренная (гальваническая коррозия сердечника) |
| Предел прочности на разрыв | Низкий (~160–200 МПа) | Высокий (~300–330 МПа) | Очень высокий (стальной сердечник ~1200–1400 МПа) |
| Удельная прочность (соотношение прочности к весу) | Низкая | Наивысшая | Умеренная (тяжелый стальной сердечник) |
| Электропроводность (% IACS) | 61,2% | от 52,5% до 53,5% | 61,0% (алюминиевая часть) |
| Коэффициент линейного расширения | 23,0 × 10⁻⁶ /°C | 23,0 × 10⁻⁶ /°C | от 11,5 до 19,3 × 10⁻⁶ /°C |
| Риск контактной (гальванической) коррозии | Отсутствует | Отсутствует | Высокий (деградация оцинкованного слоя → ржавление стали) |
| Рекомендуемая длина пролета | Малые пролеты (< 100 м) | Средние и большие пролеты (150–400 м) | Большие пролеты (> 300 м) |

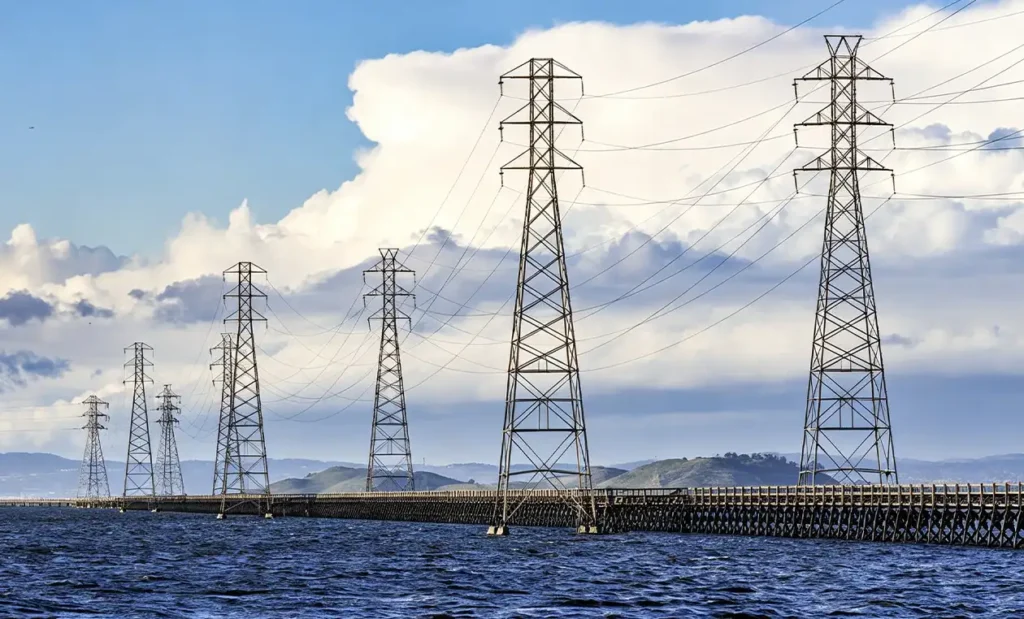

Технический анализ факторов окружающей среды прибрежных зон
Механизмы контактной (гальванической) коррозии в проводах ACSR
В проводах ACSR (сталеалюминиевых) используется сердечник из оцинкованной стали для восприятия механического тяжения, окруженный проволоками из электротехнического алюминия. В насыщенной солями атмосфере прибрежных зон (высокая концентрация ионов Cl⁻) морская соль в воздухе и влажность окружающей среды образуют раствор электролита между алюминиевыми проволоками и стальным сердечником с оцинкованным покрытием.
- Гальванический потенциал: Разность потенциалов между алюминием и сталью вызывает быструю гальваническую коррозию. После гальванической деградации цинкового покрытия ржавление внутреннего стального сердечника приводит к объемному расширению, что вызывает расслоение структуры повива проволок и потерю механической прочности на разрыв.
- Ограничения защитных свойств смазки сердечника: Нанесение высокотемпературной антикоррозионной смазки на стальной сердечник (смазка класса A или B по стандарту IEC 61089) замедляет проникновение влаги, однако смазочный материал деградирует под воздействием температурных циклов и ультрафиолетового излучения, обеспечивая лишь ограниченную долгосрочную защиту в морских условиях.
Механическая надежность проводов AAAC в зонах с высокой ветровой нагрузкой
Прибрежные регионы подвержены длительным высоким ветровым нагрузкам и суровым тропическим погодным условиям.
- Предел прочности на разрыв: Провод AAAC (сплав 6201-T81) достигает минимального предела прочности на разрыв 295–325 МПа, что почти вдвое превышает показатель провода AAC из алюминия 1350-H19 (160–200 МПа).
- Стрела провеса и тяжение: Поскольку у провода AAAC отсутствует тяжелый стальной сердечник (плотность ≈2,70 г/см3 против 7,85 г/см3 у стали), его общий вес ниже, чем у ACSR при аналогичной длительно допустимой токовой нагрузке. Высокая удельная прочность позволяет обеспечивать большее монтажное тяжение, снижая стрелу провеса при максимальных рабочих температурах (от 85°C до 90°C).
