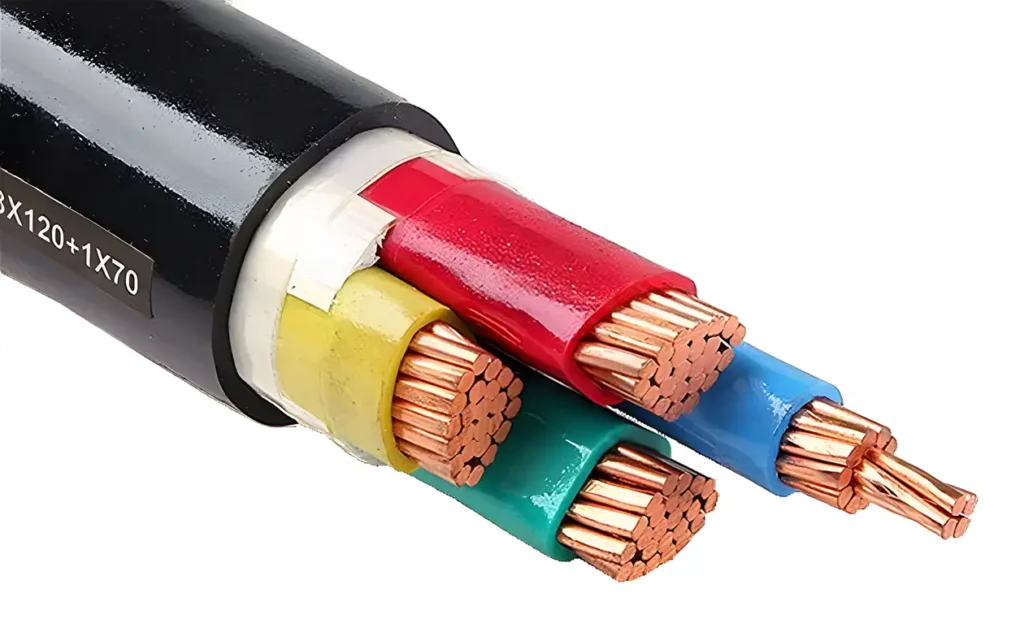

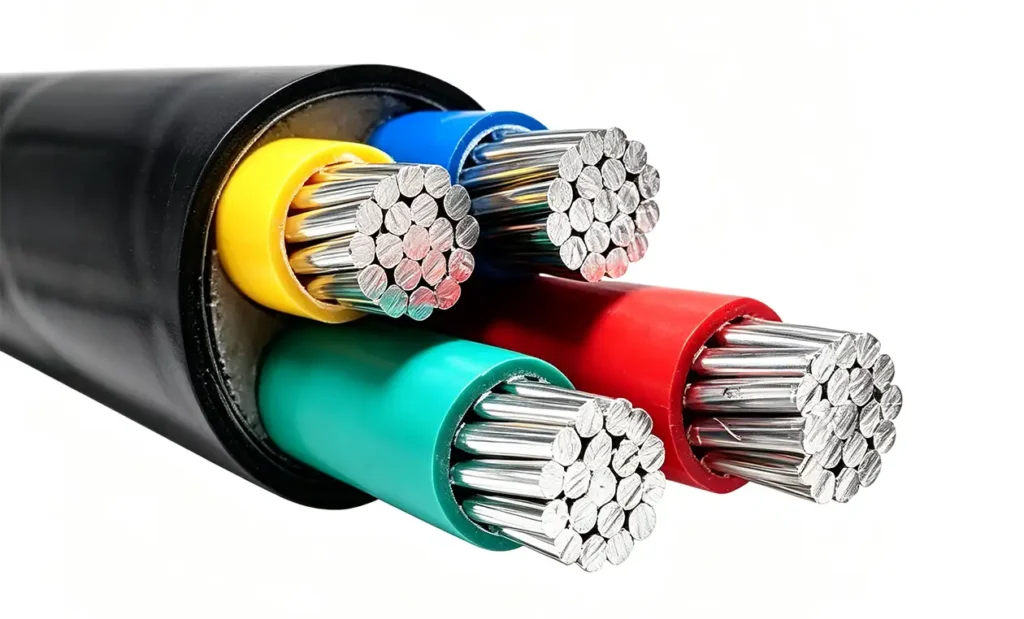

Кабели N2XY (медная жила) и NA2XY (алюминиевая жила) представляют собой небронированные силовые кабели с изоляцией из сшитого полиэтилена (XLPE) и оболочкой из ПВХ, номинальным напряжением 0,6/1 кВ, изготовленные в соответствии со стандартами IEC 60502-1[1] и VDE 0276-603. Принципиальное эксплуатационное отличие заключается в электропроводности жилы: медь имеет более высокую проводимость (58 МСм/м против 37 МСм/м у алюминия)[2], что обеспечивает N2XY допустимую токовую нагрузку (пропускную способность по току) примерно на 25–30 % выше, чем у NA2XY, при эквивалентных площадях поперечного сечения. В свою очередь, NA2XY отличается стоимостью материала на 60–70 % ниже и снижением массы примерно на 50 % на метр, что делает его предпочтительным выбором для магистральных линий распределения и прокладки непосредственно в грунте на большие расстояния и с большими сечениями, где ограничения по пространству минимальны.
Матрица технического сравнения и допустимых токовых нагрузок
В приведённой ниже таблице указаны основные технические параметры, значения допустимых токовых нагрузок при прокладке в земле и на воздухе, а также конструктивные характеристики стандартных конфигураций низковольтного распределения.
| Технический параметр | N2XY (медная жила) | NA2XY (алюминиевая жила) | Нормативная ссылка |
| Материал жилы | Мягкая отожжённая медь (класс 1 — монолитная / класс 2 — многопроволочная) | Многопроволочный алюминий (класс 2) | IEC 60228[3] / VDE 0295 |
| Материал изоляции | Сшитый полиэтилен (XLPE) | Сшитый полиэтилен (XLPE) | IEC 60502-1 |
| Наружная оболочка | Поливинилхлорид (ПВХ), тип ST2 | Поливинилхлорид (ПВХ), тип ST2 | IEC 60502-1 |
| Номинальное напряжение (U0/U) | 0,6/1 кВ | 0,6/1 кВ | IEC 60502-1 |
| Максимальная рабочая температура | 90 °C (длительно) / 250 °C (короткое замыкание ≤ 5 с) | 90 °C (длительно) / 250 °C (короткое замыкание ≤ 5 с) | IEC 60502-1[1] |
| Допустимая токовая нагрузка (4×95 мм², в земле при 20 °C) | 313 А | 242 А | IEC 60364-5-52 |
| Допустимая токовая нагрузка (4×95 мм², на воздухе при 30 °C) | 301 А | 232 А | IEC 60364-5-52 |
| Приблизительное сопротивление жилы (95 мм² при 20 °C) | 0,193 Ом/км | 0,320 Ом/км | IEC 60228[3] |
| Относительная масса | База (100 %) | Примерно на 45–55 % легче | Отраслевой стандарт |
| Относительная стоимость материала | База (100 %) | Примерно на 60–70 % ниже | Среднерыночный показатель |
Ключевые инженерные компромиссы: N2XY против NA2XY
Электрические характеристики и увеличение сечения
Поскольку удельное электрическое сопротивление алюминия выше, чем у меди, для достижения NA2XY такой же допустимой токовой нагрузки, как у N2XY, требуется увеличить сечение жилы на один-два стандартных типоразмера.
- Требование эквивалентной нагрузки: кабелю N2XY сечением 4×150 мм², передающему приблизительно 396 А при прокладке в земле, соответствует кабель NA2XY сечением 4×240 мм² (398 А) для поддержания теплового баланса и допустимых пределов падения напряжения.
- Расчёт труб и лотков: увеличенные сечения NA2XY повышают общий наружный диаметр кабеля, что требует применения труб большего размера, более широких кабельных лотков и больших радиусов изгиба при монтаже.
Вес кабеля и затраты на строительно-монтажные работы
Низкая плотность алюминия (~2,70 г/см³ против ~8,89 г/см³ у меди)[4] даёт NA2XY значительное конструктивное преимущество при монтаже на больших протяжённостях.
- Перемещение и опоры: NA2XY снижает требуемые тяговые усилия и позволяет применять более лёгкие опорные конструкции при прокладке на приподнятых лотках.
- Строительные затраты: меньшая масса кабеля снижает затраты на рабочую силу и потребность в тяжёлом оборудовании для солнечных электростанций промышленного масштаба, промышленных сетей и городской инфраструктуры с прокладкой непосредственно в грунте.
Концевые заделки и контактные соединения
Алюминиевые жилы образуют на воздухе непроводящий оксидный слой (Al₂O₃) и характеризуются более высокой скоростью ползучести под механическим воздействием.
- Концевая арматура: для NA2XY требуются биметаллические обжимные наконечники или механические соединители со срезаемыми болтами, обработанные антиоксидантным компаундом, для предотвращения гальванической коррозии и термического окисления на медных шинных зажимах.
- Прямые соединения с медью: N2XY подключается непосредственно к стандартным латунным/медным зажимам коммутационной аппаратуры с помощью стандартных обжимных наконечников без специальной подготовки поверхности и компенсации ползучести.
Инженерная оценка CJDL CABLE
В то время как медный N2XY остаётся предпочтительным выбором там, где решающее значение имеют пространство и допустимая токовая нагрузка на единицу сечения, NA2XY обеспечивает оптимальную экономическую эффективность для магистральных линий и линий прокладки в грунте на большие расстояния: стоимость материала снижается на 60–70 %, а масса на метр — на 50 %. CJDL рекомендует увеличивать сечение NA2XY на один-два стандартных типоразмера с применением биметаллических наконечников и антиоксидантного компаунда. Оба типа кабелей изготавливаются и проходят приёмо-сдаточные испытания в соответствии со стандартами IEC 60502-1 и VDE 0276-603. В наших проектах для солнечных электростанций и промышленных сетей применение NA2XY позволило снизить затраты на материалы в пределах допустимых значений падения напряжения.
