Снижение риска перегрева кабеля за счет оптимального выбора изоляции из XLPE
Перегрев кабеля возникает, когда омические потери I²R, обусловленные током, превышают теплоотводящую способность кабельного изделия и среды его прокладки. Сшитый полиэтилен (XLPE) непосредственно снижает этот риск за счет превращения термопластичного полиэтилена в реактопласт путем химического или физического сшивания. Согласно стандартам IEC 60502-1 и BS 5467, такая молекулярная структура повышает максимальную длительно допустимую температуру нагрева токопроводящих жил с 70°C (для стандартного ПВХ) до 90°C, допускает предельные температуры в режиме аварийной перегрузки до 130°C и предотвращает деформацию при кратковременных термических процессах короткого замыкания до 250°C. Точный выбор типа изоляции XLPE с учетом номинального напряжения, глубины заложения и удельного теплового сопротивления имеет критическое значение для сохранения целостности системы.
Сравнение технических параметров: тепловые профили изоляционных материалов
Структурная целостность системы распределения электроэнергии в значительной степени зависит от соответствия изоляционного компаунда планируемой тепловой нагрузке. В нижеприведенной матрице сравниваются стандартный сшитый полиэтилен (XLPE) и альтернативные материалы по ключевым тепловым и электрическим параметрам.
| Технический параметр | Стандартный ПВХ | Силаноносшиваемый XLPE (НН) | Пероксидносшиваемый XLPE (СН/ВН) | Огнестойкий LSZH XLPE |
| Макс. длительно допустимая темп. жилы | 70°C | 90°C | 90°C | 90°C |
| Темп. в режиме аварийной перегрузки (макс. 100 ч) | 95°C | 130°C | 130°C | 130°C |
| Предельная темп. при коротком замыкании ($\le$ 5 с) | 160°C | 250°C | 250°C | 250°C |
| Теплопроводность (Вт/м·К) | 0.12 – 0.17 | 0.23 – 0.28 | 0.25 – 0.30 | 0.20 – 0.25 |
| Коэффициент диэлектрических потерь ($\tan\delta$ при 50 Гц) | от 10⁻² до 10⁻¹ | ≤ 1.0 × 10⁻³ | ≤ 5.0 × 10⁻⁴ | ≤ 5.0 × 10⁻³ |
| Основные отраслевые стандарты | IEC 60502-1 / BS 6346 | IEC 60502-1 / BS 5467 | IEC 60502-2 / ICEA S-93-639 | IEC 60502-1 / BS 6724 |
Классификация типов изоляции из XLPE по тепловым характеристикам

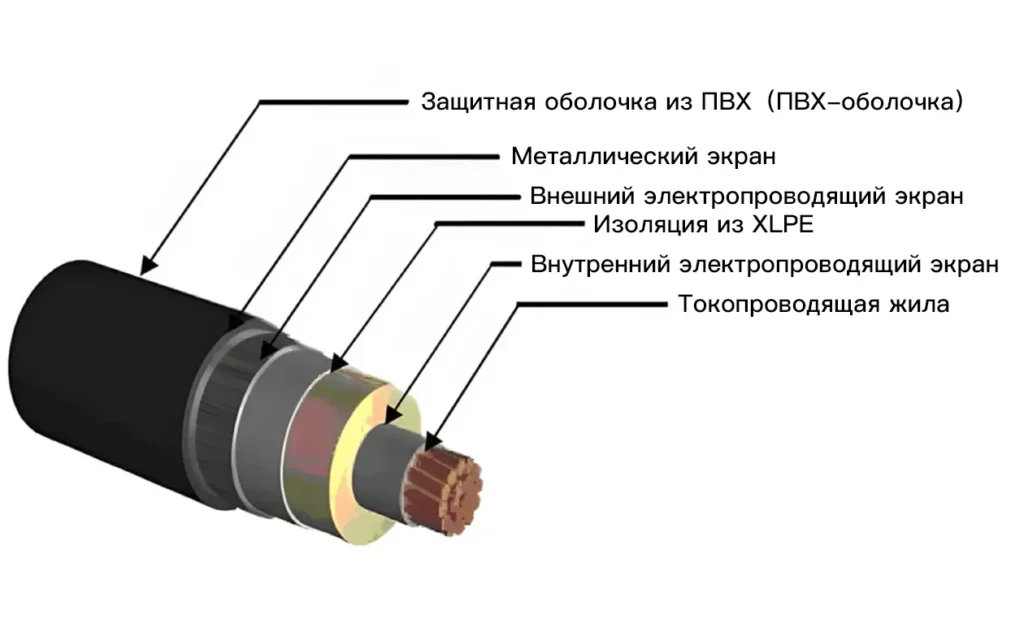

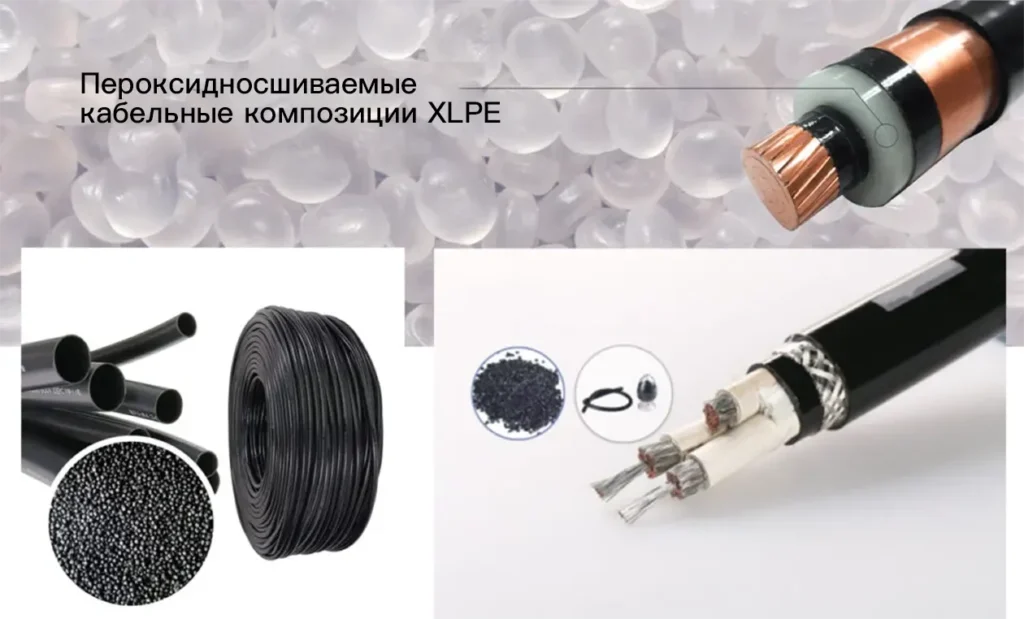

Пероксидносшиваемый XLPE для стабильности при среднем и высоком напряжении
Данный метод основан на использовании процесса непрерывной вулканизации (CV) при высоких температурах и давлении с применением органических пероксидов (например, пероксида дикумила), что позволяет достичь степени сшивания свыше 75%. Это минимизирует количество микропор в полимерной матрице изоляции, снижая коэффициент диэлектрических потерь ($\tan\delta$) до исключительного низкого уровня. Данный состав является обязательным для кабелей среднего (СН) и высокого напряжения (ВН), где диэлектрический нагрев составляет значительную часть общей тепловой нагрузки.
Силаноносшиваемый XLPE для механической гибкости при низком напряжении
Получаемый путем прививки с последующей влажностной вулканизацией (по технологии Sioplas или Monosil), силаноносшиваемый XLPE обеспечивает оптимальные тепловые характеристики для низковольтных (НН) распределительных сетей. Он сохраняет стабильный рабочий порог 90°C, обеспечивая при этом превосходную гибкость и стойкость к растрескиванию под напряжением окружающей среды (ESCR). Он максимально оптимизирован для сложных промышленных трасс, где неизбежны малые радиусы изгиба.
Огнестойкие и LSZH компаунды XLPE для зон с высокой плотностью прокладки
В плохо вентилируемых помещениях или кабельных лотках с высокой плотностью заполнения стандартный XLPE может модифицироваться безгалогенными антипиренами (гидратами металлов, такими как тригидрат алюминия). Хотя эти добавки незначительно изменяют матрицу теплопроводности, получаемый в результате материал LSZH XLPE предотвращает каскадное распространение горения — гарантируя, что в случае внешнего возгорания или локальной перегрузки изоляция подавляет распространение пламени и выделение токсичных газов без ущерба для длительно допустимого температурного предела 90°C.
