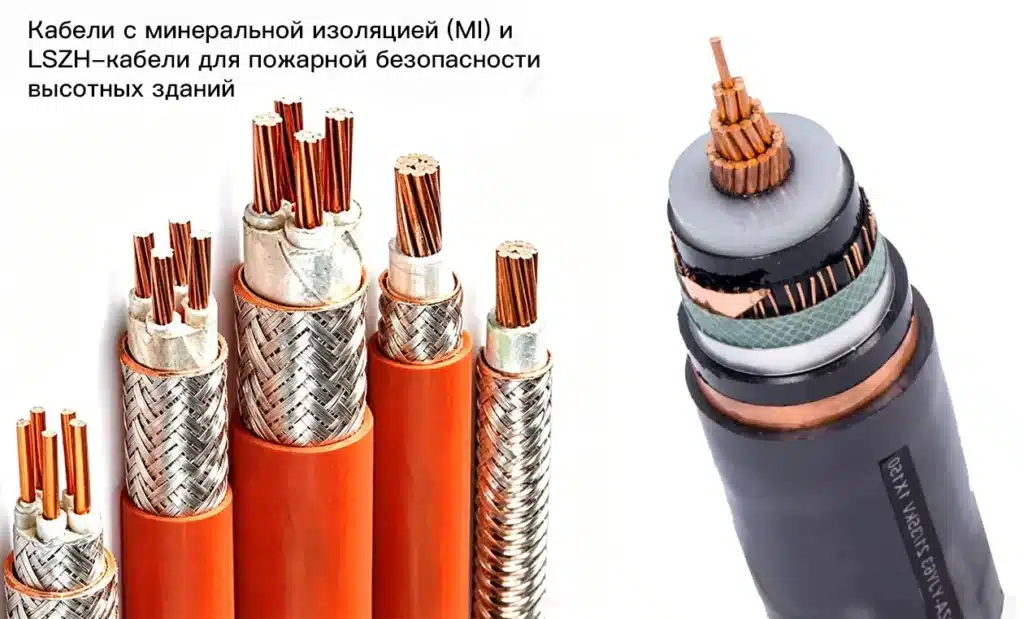

Кабели с минеральной изоляцией (MI) и LSZH-кабели для пожарной безопасности высотных зданий
Для коммерческих и жилых высотных зданий кабели с минеральной изоляцией в медной оболочке (MICC) (соответствующие стандартам BS 8444-2 и IEC 60702) обеспечивают максимальный уровень огнестойкости, сохраняя работоспособность цепи более 3 часов при температуре свыше 950°C. Для общей разводки, где высокая жесткость кабеля непрактична, отраслевым стандартом являются кабели с изоляцией безгалогенного типа Low Smoke Zero Halogen (LSZH) и барьерным слоем из слюдосодержащей ленты (классифицируемые по стандарту IEC 60331). В этих кабелях используется изоляция из сшитого полиэтилена (XLPE), неорганический огнестойкий барьер и оболочка LSZH для предотвращения выделения токсичных галогенов и густого черного дыма при термическом decomposition (термодеструкции).
Техническое сравнение пожаробезопасных кабелей
В таблице ниже приведены механические, термические и химические характеристики трех основных типов кабельных конструкций, используемых для обеспечения конструктивной безопасности высотных зданий.
| Технический параметр | С минеральной изоляцией (MICC) | LSZH со слюдяной лентой (огнестойкий) | Стандартный LSZH (не распространяющий горение) |
| Отраслевые стандарты | IEC 60702, BS EN 50200 (Класс PH120) | IEC 60331, BS 6387 (Кат. C/W/Z) | IEC 60332-1-2, IEC 60754-1/2 |
| Материал жилы | Отожженная нелуженая медь | Отожженная нелуженая медь | Отожженная нелуженая медь |
| Система изоляции | Оксид магния (MgO) | Слюдосодержащая стеклолента + XLPE | XLPE или компаунд LSZH |
| Материал оболочки | Бесшовная медная трубка (опционально LSF) | Компаунд LSZH (на основе полиолефинов) | Компаунд LSZH |
| Макс. рабочая темп. | 250°C (длительно) | 90°C | 90°C |
| Предел огнестойкости | 950°C в течение 180 мин (с воздействием воды/механического удара) | от 750°C до 950°C в течение 180 мин | Без предела огнестойкости (только самозатухающий) |
| Выделение кислых газов | 0% (безгалогенный) | < 0.5% галогеносодержащих кислых газов | < 0.5% галогеносодержащих кислых газов |
| Светопропускание при дымообразовании | Минимальное светопропускание 90% | Минимальное светопропускание 60% | Минимальное светопропускание 60% |
Основные технологии пожаробезопасной изоляции

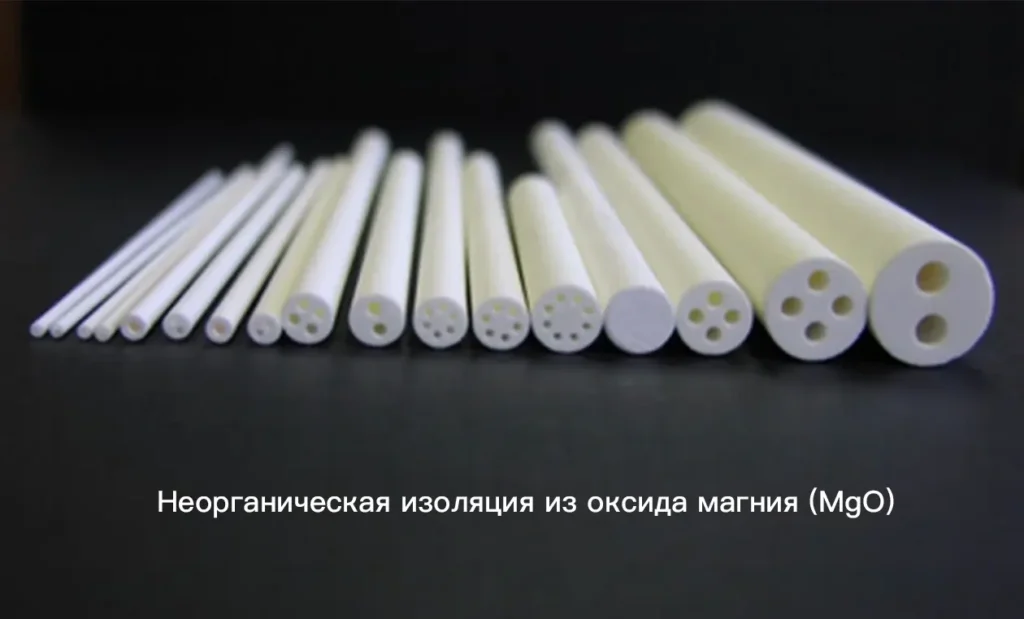

Неорганическая изоляция из оксида магния (MgO)
В кабелях с изоляцией из оксида магния отсутствуют органические полимеры. Высокоуплотненный порошок MgO служит отличным электрическим изолятором и при этом обладает исключительной теплопроводностью. Поскольку он не содержит углеродных соединений, он не горит, не распространяет горение, не выделяет дым и не выделяет токсичные газы.
Барьерный слой из слюдяной ленты с изоляцией из XLPE
В данном комбинированном решении высокая электрическая эффективность сшитого полиэтилена (XLPE) сочетается с термической стойкостью ленты из флогопитовой слюды. Во время пожара слой XLPE улетучивается, но неорганическая слюдосодержащая лента остается неповрежденной вокруг отожженной медной жилы, предотвращая межфазные короткие замыкания и замыкания на землю при прямом воздействии пламени с температурой до 950°C.
