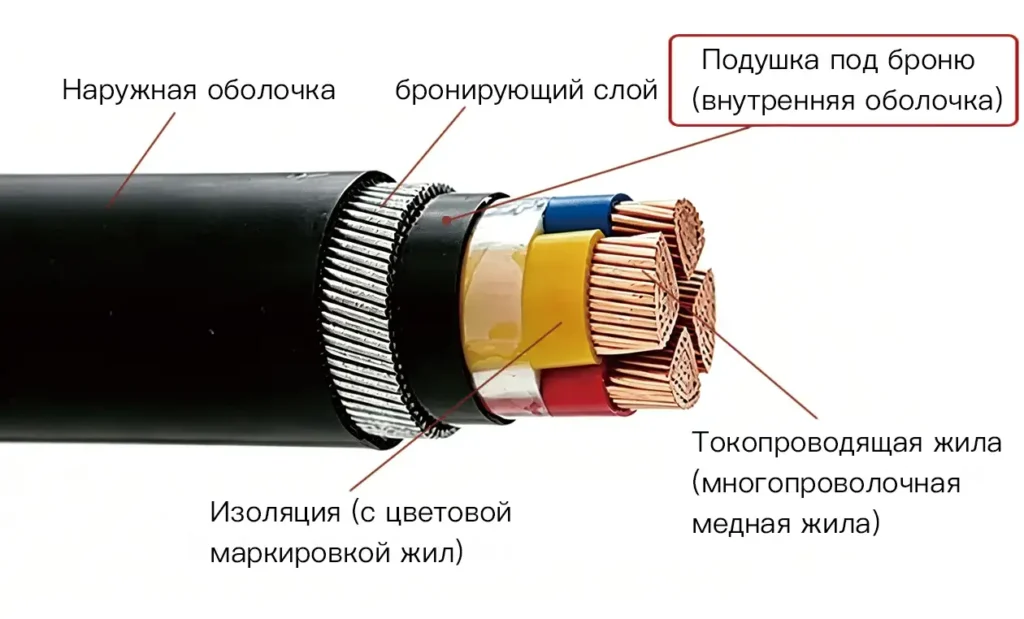

Подушка под броню (разделительный слой) располагается между изоляцией и броней. Ее основная роль заключается в создании гладкого, неабразивного межслойного интерфейса, который предотвращает повреждение, перетирание или прорезание изоляции элементами брони в процессе производства, изгиба и эксплуатации.
Она помогает обеспечить концентричность конструктивных элементов, поглощает механические напряжения и компенсирует технологические допуски на размеры, позволяя накладывать броню без сдавливания и деформации изоляции.
Подушка под броню также выполняет функцию барьера от влаги и химических веществ, а также повышает диэлектрическую прочность конструкции, исключая прямой контакт между металлической броней и изоляцией.
В качестве материалов обычно используются ПВХ пластикат (PVC), полиэтилен (PE) или эластомерные композиции, подбираемые с учетом требований к пожаробезопасности и химической совместимости с изоляцией и броней.
Определение, терминология и классификация
- Подушка под броню (разделительный слой): Неэлектропроводящий слой, расположенный между изоляцией жил (или внутренней оболочкой) и наружной броней, предназначенный для защиты изоляции от окромок брони и обеспечения концентричности кабеля.
- Типы брони: Броня из стальной проволоки (SWA), алюминиевая броня или ленточная/проволочная оплетка; подушка взаимодействует со всеми типами брони для предотвращения повреждения изоляции.
Электрические и механические функции
- Электрические функции: Создает диэлектрический барьер, ограничивающий прямой контакт металла с изоляцией, и помогает сохранить целостность изоляции при изгибных напряжениях.
- Механические функции: Амортизирует абразивные воздействия, регулирует контакт между подушкой и броней, а также сохраняет геометрию поперечного сечения кабеля при термическом циклировании и монтажных перемещениях.
Материалы и варианты конструкции
- Подушка из ПВХ пластиката: Широко распространенный, экономичный вариант; доступны исполненения с повышенной пожаробезопасностью (нг, LS).
- Подушка из полиэтилена (ПЭ): Обладает низким коэффициентом трения и хорошей влагостойкостью в ряде конструкций.
- Эластомерная подушка: Обеспечивает повышенную гибкость при малых радиусах изгиба и динамических нагрузках.
- Совместимость: Материал должен быть химически совместим с изоляцией (например, СПЭ/XLPE, ПВХ/PVC) и броней, не ухудшая характеристик изоляции и экранов.
Требования к монтажу и контролю качества
Контроль толщины: Обеспечение равномерной толщины подушки для сохранения допустимого радиуса изгиба и предотвращения образования пустот.
Технология производства: Исключение разрывов и повреждений подушки при экструзии оболочки или наложении брони.
Контроль и приемка: Проверка отсутствия воздушных включений, расслоений или прямого контакта между изоляцией и броней в готовом кабельном изделии.
