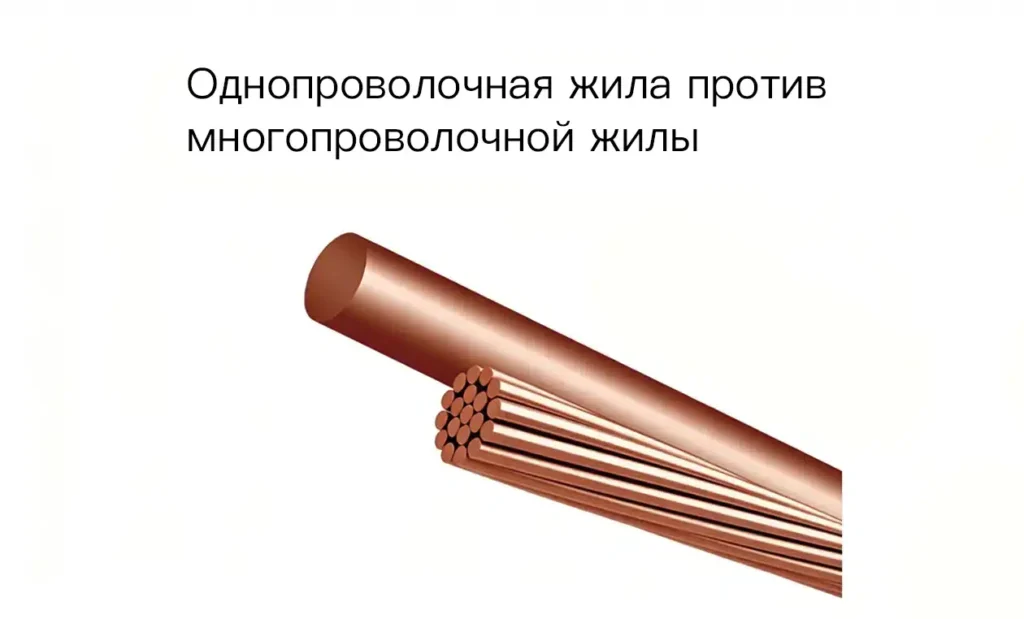

Многопроволочные токопроводящие жилы состоят из множества тонких проволок, скрученных вместе в единый проводник, тогда как однопроволочные жилы представляют собой единую монолитную проволоку эквивалентного сечения.
Многопроволочные жилы обладают превосходной гибкостью, стойкостью к усталостным изгибам и устойчивостью к вибрации, что делает их идеальными для прокладки по сложным трассам или применения в нестационарных/подвижных условиях.
Однопроволочные (монолитные) жилы обеспечивают жесткость конструкции и простоту оконцевания при стационарной прокладке.
С точки зрения электрических параметров сопротивление постоянному току на единицу сечения практически одинаково; на частоте 50/60 Гц различия в сопротивлении переменному току обычно незначительны и зависят от размера жилы.
Выбор конкретного типа жилы определяется условиями монтажа, способом оконцевания и механическими требованиями, а не различиями в проводимости.
Определение, конструкция и терминология

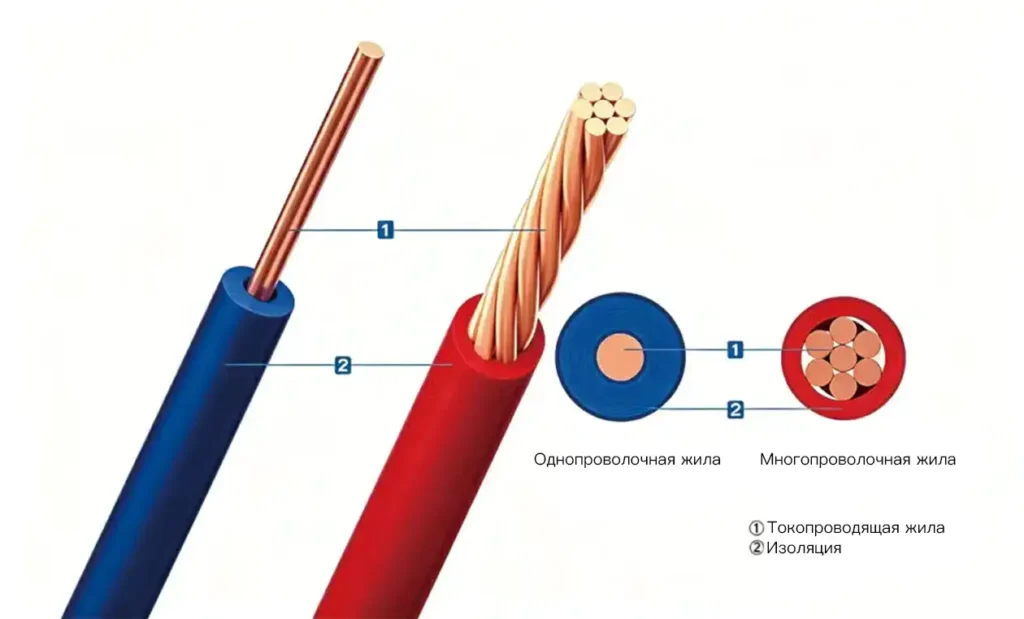

- Многопроволочная жила: Несколько тонких проволок, скрученных вместе для формирования жилы; может изготавливаться из луженой проволоки для повышения коррозионной стойкости.
- Однопроволочная (монолитная) жила: Единый сплошной проводник из меди или алюминия; используется в условиях, где не предполагается регулярный изгиб.
- Классификация по стандартам: Стандарт IEC 60228 (ГОСТ 22483) классифицирует жилы изолированных кабелей как однопроволочные (Класс 1) или многопроволочные (Класс 2).
Влияние на электрические и механические характеристики
- Электрическое сопротивление: При одинаковом номинальном сечении сопротивление постоянному току у многопроволочных и однопроволочных жил фактически совпадает. Сопротивление переменному току может незначительно отличаться из-за поверхностного эффекта (скин-эффекта) и эффекта близости, однако для низковольтных силовых кабелей эта разница пренебрежимо мала.
- Гибкость и усталостная прочность: Многопроволочные жилы предпочтительны при повторяющихся изгибах, вибрациях или сложной трассировке; однопроволочные жилы склонны к наклепу (нагартовке) и растрескиванию при частых изгибах.
- Оконцевание и монтаж: Для надежного контакта многопроволочных жил требуется использование втулочных наконечников (гильз) или соответствующих опрессовочных наконечников; однопроволочные жилы отлично подходят для винтовых зажимов и стационарных клемм.
Области применения и условия монтажа
- Многопроволочные жилы применяются, когда кабель должен изгибаться, перемещаться или прокладываться через гибкие кабельные каналы, в подвижном оборудовании и для межпанельных соединений.
- Однопроволочные жилы используются для стационарной прокладки в стенах, кабельных каналах, лотках и других конструкциях, где движения кабеля отсутствуют или минимальны.
- При выборе типа жилы необходимо учитывать факторы окружающей среды (вибрацию, температурные циклы, влажность) и совместимость с линейной арматурой для оконцевания.
