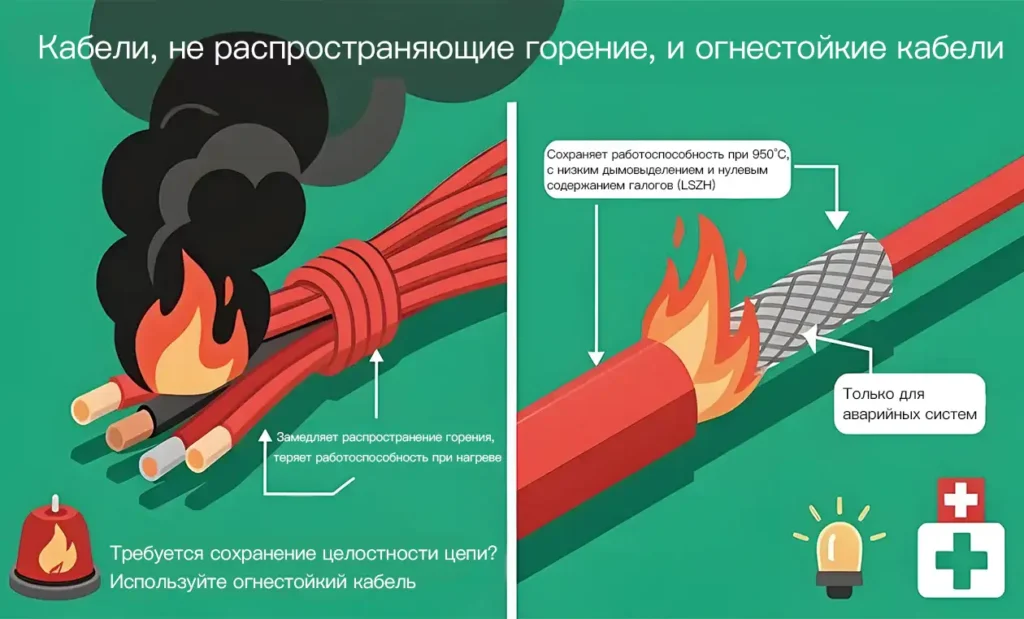

Ключевое отличие: кабели, не распространяющие горение, и огнестойкие кабели
Основное конструктивное отличие между кабелями, не распространяющими горение, и огнестойкими кабелями заключается в их целевом назначении во время пожара. Кабели, не распространяющие горение, спроектированы таким образом, чтобы предотвращать распространение горения вдоль кабельной линии; они самозатухают после удаления внешнего источника пламени, однако теряют электрическую работоспособность при охвате огнем. Огнестойкие кабели спроектированы для сохранения целостности цепи и продолжения передачи электрической энергии или сигналов в течение заданного времени (например, 90 или 120 минут) при непосредственном воздействии открытого пламени. Конструктивно огнестойкие кабели включают в себя специализированные термические барьеры, такие как слюдосодержащая лента, что позволяет им выдерживать экстремальные рабочие температуры.
Матрица технических параметров и конструктивных особенностей
В следующей таблице приведены состав материалов, нормативные стандарты и эксплуатационные параметры, различающие эти две категории кабелей, критически важных для безопасности.
| Technical Parameter / Feature | Flame-Retardant Cables (e.g., FR-PVC / LSZH) | Fire-Resistant Cables (e.g., FR-Mica / Mineral Insulated) |
| Технический параметр / Характеристика | Кабели, не распространяющие горение (например, FR-PVC / LSZH) | Огнестойкие кабели (например, FR-Mica / с минеральной изоляцией) |
| Основная функция безопасности | Замедляет распространение горения; снижает выделение дыма/кислых газов. | Сохраняет непрерывную целостность электрической цепи. |
| Ключевой конструктивный элемент | Оболочка с высоким кислородным индексом; компаунды LSZH. | Барьер из слюдосодержащей ленты поверх жилы; керамообразующий слой. |
| Выбор материалов конструктивных элементов | Отожженная медь (или Al); ПВХ/СПЭ с галогенными добавками. | Отожженная медь; слюдяное обматывание + высокотемпературная сшитая изоляция. |
| Стандарт проведения испытаний | IEC 60332-1 / IEC 60332-3 (Распространение горения) | IEC 60331 (Сохранение целостности цепи в условиях пожара) |
| Типовые параметры испытаний | Воздействие горелки; измерение вертикального распространения пламени (<2,5 м). | Воздействие пламени 750°C — 950°C в течение 90–120 мин под номинальным напряжением. |
| Основные области применения | Общие коммерческие здания, дата-центры, транзитные зоны (зоны ожидания). | Пожарные насосы, аварийное освещение, вентиляторы дымоудаления. |
Конструктивный профиль кабелей, не распространяющих горение
Инженерия материалов
Кабели, не распространяющие горение, полностью полагаются на химический состав своих оболочек и изоляции для подавления горения.
- Галогеносодержащие системы: Используют ПВХ, модифицированный такими добавками, как трехокись сурьмы. При воздействии огня они выделяют галогенсодержащие газы, перекрывающие доступ кислорода к пламени.
- Системы LSZH: Используют наполнители из тригидрата алюминия (ATH) или гидроксида магния. В условиях пожара эти компаунды подвергаются эндотермическому разложению, выделяя водяной пар для охлаждения кабеля и образуя защитный коксовый слой без выделения токсичных галогенов.
Пределы эксплуатации
Во время пожара structural integrity (конструктивная целостность) изоляции быстро ухудшается. Хотя наружная оболочка предотвращает распространение огня по горизонтали или вертикали вдоль кабельного лотка, внутренний полимер плавится, что приводит к межфазным коротким замыканиям.tically along a cable ladder, the interior polymer melts, leading to phase-to-phase short circuits.
Конструктивный профиль огнестойких кабелей
Конструкция со слюдяным барьером
Определяющим конструктивным элементом огнестойкого кабеля является наличие высокотемпературного диэлектрического матрикса непосредственно поверх голой жилы из отожженной меди. Наиболее распространенное исполнение включает обмотку жилы перекрывающимися слоями слюдосодержащей стеклоленты. Слюда — это природный минерал с температурой плавления значительно выше 1000°C.
Даже когда primary outer insulation (первичная наружная изоляция) (СПЭ или ПВХ) полностью сгорает до состояния золы, слюдосодержащая лента остается конструктивно неповрежденной, предотвращая физический контакт голых токоведущих жил друг с другом или с заземленной броней/лотком, сохраняя целостность цепи.
Тяжелые конструктивные варианты (с минеральной изоляцией)
Для особо критических условий используются кабели с минеральной изоляцией в медной оболочке (MICS). В них полностью исключены органические полимеры: используются голые медные стержни, запрессованные в высокоуплотненную порошковую изоляцию из оксида магния (MgO), и все это помещено в бесшовную медную трубчатую оболочку. Такая конструкция может непрерывно работать при температурах до 250°C и выдерживать кратковременные воздействия свыше 1000°C вплоть до температуры плавления самой меди (1083°C).
