Медные и алюминиевые токопроводящие жилы: проводимость, вес и стоимость

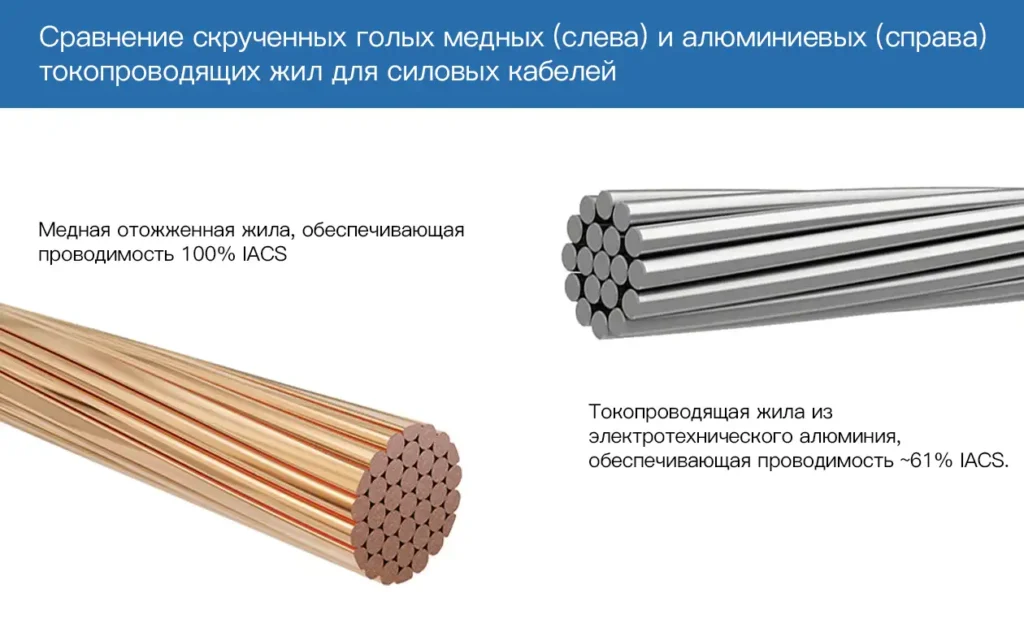

Выбор между медными (Cu) и алюминиевыми (Al) токопроводящими жилами в производстве электрических кабелей определяется компромиссом между электропроводимостью, механической массой и экономической эффективностью материалов. Согласно IEC 60228, медь обладает более высокой эталонной проводимостью (100% IACS), что позволяет использовать меньшее сечение () для заданной длительно допустимой токовой нагрузки (I). Алюминий обеспечивает примерно 61% от проводимости меди, что требует большего сечения жилы для достижения аналогичной пропускной способности по току. Однако меньшая плотность алюминия снижает общий вес кабеля примерно на 50% по сравнению с медным аналогом эквивалентной токовой нагрузки, что существенно влияет на конструктивную нагрузку и растягивающее напряжение при монтаже.
Матрица технических параметров: жилы Cu против Al
Нижеприведенная матрица структурированных данных сравнивает основные физические, электрические и экономические свойства токопроводящих жил из электротехнической отожженной меди (E-Cu) и электротехнического алюминия (Al-1350), используемых в силовых кабелях распределения электроэнергии (на напряжение от 0,6/1 кВ до 35 кВ).
| Technical Parameter | Annealed Copper (Cu) | EC-Grade Aluminum (Al) | Engineering Impact / Significance |
| Технический параметр | Отожженная медь (Cu) | Электротехнический алюминий (Al) | Инженерное влияние / Значение |
| Удельная электрическая проводимость (% IACS) | 100% | 61% | Определяет требуемую площадь поперечного сечения. |
| Удельное электрическое сопротивление постоянному току при 20°C () | Более высокое удельное сопротивление увеличивает омические потери $I^2 R$. | ||
| Плотность () | 8.89 | 2.70 | Влияет на конструктивную нагрузку и усилие тяжения кабеля. |
| Предел прочности при растяжении () | 200 — 250 | 70 — 90 | Влияет на максимальную длину пролета и допустимое усилие тяжения при монтаже. |
| Коэффициент линейного теплового расширения () | Более высокое расширение требует применения специализированных прессуемых наконечников. | ||
| Индекс стоимости сырья (базовый: Cu = 100) | 100% | 30% – 35% | Основной фактор первоначальных капитальных затрат (CAPEX). |
| Соотношение эквивалентного сечения (по допустимому току) | 1.0 | Определяет общий диаметр кабеля и размер кабельного канала/трубы. |
Основные характеристики медных жил
Высокая проводимость и экономия пространства
Отожженная медь является мировым эталоном электрической проводимости. Ее низкое объемное удельное сопротивление позволяет использовать минимальное сечение жил для применений с высокими токовыми нагрузками. Эта экономия пространства делает медь обязательным выбором в условиях ограниченного пространства, таких как плотно заполненные кабельные лотки, стояки (кабельные шахты) и внутренние распределительные устройства (РУ).
Механическая прочность и контактные соединения
- Прочностные свойства при растяжении: Высокая прочность на разрыв позволяет прокладывать более длинные вертикальные кабельные трассы и снижает риск образования сужения («шейки») при монтаже с высокими механическими нагрузками.
- Сопротивление ползучести: Медь демонстрирует низкую механическую ползучесть, сохраняя стабильное контактное давление в винтовых зажимах при длительных термических циклах, что снижает риск локального перегрева.
Основные характеристики алюминиевых жил
Снижение массы и уменьшение нагрузки на конструкции
Низкая плотность алюминия (2,70 г/см³) обеспечивает значительное снижение веса. Алюминиевый кабель, рассчитанный на эквивалентную токовую нагрузку, весит примерно на 50% меньше, чем его медный аналог. Это снижение массы упрощает строительно-монтажные работы, снижает логистические расходы и уменьшает постоянную нагрузку (собственный вес) на кабельные лотки, опорные конструкции и воздушные пролеты.
Макроэкономика и экономическая эффективность
Основным преимуществом алюминия является низкий индекс стоимости сырья и меньшая волатильность цен по сравнению с медью. Даже с учетом увеличенного объема изоляции, подушки и брони (такой как броня из стальных проволок — SWA или броня из алюминиевых проволок — AWA), необходимых из-за большего наружного диаметра, алюминиевые жилы обеспечивают существенную экономию общих капитальных затрат (CAPEX) в масштабных объектах электросетевого хозяйства, промышленности, а также в распределительных сетях и системах заземления (BOP) возобновляемой энергетики (солнечные/ветровые электростанции).
