Сталеалюминиевый провод ACSR

Провод ACSR выпускается с различным содержанием стали (от 6% до 40%) для обеспечения дополнительной прочности. Высокопрочные модификации провода ACSR обычно используются на переходах через реки, в качестве грозозащитных тросов, а также на линиях с особо большими пролётами. При любом заданном электрическом сопротивлении провод ACSR может быть изготовлен с различной прочностью на разрыв. Высокая прочность на растяжение в сочетании с относительно небольшим весом позволяет прокладывать линии на большие расстояния с меньшим числом опор. Благодаря увеличенному диаметру провода ACSR достигается значительно более высокий предел возникновения коронного разряда, что является важным преимуществом для воздушных линий высокого и сверхвысокого напряжения.
ACSR
Скачать

Информация о продукте

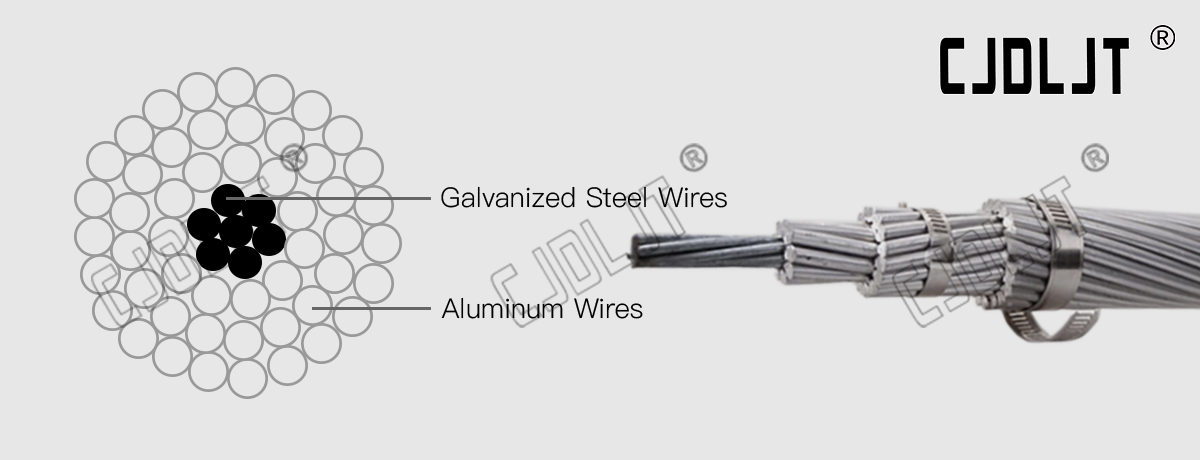

Провод ACSR состоит из сплошного или многопроволочного стального сердечника, вокруг которого повиты алюминиевые проволоки. Содержание стали в проводе ACSR варьируется от 6% до 40% в зависимости от требуемой прочности. Высокопрочные провода ACSR применяются на переходах через реки, в качестве грозозащитных тросов, а также на магистралях с большими пролётами. При заданном электрическом сопротивлении провода ACSR могут изготавливаться с различной прочностью на разрыв. Главными преимуществами данных проводов являются высокая прочность на растяжение и малый вес, что позволяет перекрывать большие пролёты с меньшим количеством опор. Благодаря увеличенному внешнему диаметру провода ACSR достигается более высокий предел коронного разряда, что дает существенное преимущество на воздушных линиях высокого и сверхвысокого напряжения.

Область примененияВоздушные линии электропередачи (ЛЭП) и распределительные электросети.
Стандарты и номинальное напряжениеASTM B232, DIN 48201, BS 215, UNE 21.018
КонструкцияТокопроводящая жила: твердотянутая алюминиевая проволока (BS EN 60889, марка AL1).
Сердечник: оцинкованная стальная проволока (BS EN 50189, классы и марки ST1A, ST5E и ST6C).
ДополнительноТипоразмеры обозначаются кодовыми наименованиями (для ACSR используются названия птиц и животных).

Провод ACSR по стандартам ASTM
Провод ACSR выпускается с различным содержанием стали (от 6% до 40%) для обеспечения дополнительной прочности. Высокопрочные модификации провода ACSR обычно используются на переходах через реки, в качестве грозозащитных тросов и на линиях с особо большими пролётами. При любом заданном сопротивлении провод ACSR может быть изготовлен с различной прочностью на разрыв. Высокая прочность на растяжение в сочетании с относительно небольшим весом позволяет прокладывать линии на большие расстояния с меньшим числом опор. Благодаря увеличенному диаметру провода ACSR достигается значительно более высокий предел возникновения коронного разряда, что является важным преимуществом для воздушных линий высокого и сверхвысокого напряжения.

Технические характеристики

Марка провода Сечение
KCM		 Проволоки, шт. × мм Площадь сечения, мм² Диаметр, мм Масса провода, кг/км Расчетное разрывное усилие
кН		 Электрическое сопротивление Длительно допустимый ток
А
Алюминий Сталь Общее Алюминий Наружный Сердечник Общая Алюминий Сталь ПТ 20 °C ПЕР 25 °C ПЕР 75 °C
TURKEY 6 6 x 1.68 1 x 1.68 15.52 13.3 5.04 1.68 53.8 36.5 17.3 5.295 2.1135 2.1496 2.6850 110
SWAN 4 6 x 2.12 1 x 2.12 24.71 21.18 6.36 2.12 85.4 58 27.4 8.28 1.3278 1.3537 1.7172 145
SWANATE 4 7 x 1.96 1 x 2.61 26.47 21.12 6.53 2.61 99.7 58 41.7 10.5 1.1313 1.3387 1.7383 145
SPARROW 2 6 x 2.67 1 x 2.67 39.2 33.6 8.01 2.67 135.9 92.3 43.6 12.68 0.8343 0.8527 1.1081 195
SPARATE 2 7 x 2.47 1 x 3.30 42.09 33.54 5.24 3.3 158.8 92.3 66.51 6.2 0.8251 0.8435 1.1181 195
ROBIN 1 6 x 3.00 1 x 3.00 49.48 42.41 9 3 171.4 116.4 55 15.8 0.6621 0.6768 0.8907 200
RAVEN 1/0 6 x 3.37 1 x 3.37 62.44 53.52 10.11 3.37 216.1 146.7 69.4 19.49 0.5243 0.5370 0.7165 255
QUAIL 2/0 6 x 3.78 1 x 3.78 78.55 67.33 11.34 3.78 272.5 185 87.5 23.63 0.4160 0.4265 0.5803 295
PIGEON 3/0 6 x 4.25 1 x 4.25 99.31 85.12 12.75 4.25 343.5 233.2 110.3 29.46 0.3304 0.3386 0.4705 340
PENGUIN 4/0 6 x 4.77 1 x 4.77 125.09 107.22 14.31 4.77 433.2 294.2 139 37.16 0.2618 0.2697 0.3829 390
WAXWING 266.8 18 x 3.09 1 x 3.09 142.5 135 15.45 3.09 431.6 372.9 58.7 30.62 0.2119 0.2169 0.2595 480
PARTRIDGE 266.8 26 x 2.57 7 x 2.00 156.9 134.9 16.28 6 546.1 374.3 171.8 50.28 0.2100 0.2146 0.2569 490
OSTRICH 300 26 x 2.73 7 x 2.12 176.9 152.2 17.28 6.36 614.6 421.3 193.3 56.52 0.1867 0.1909 0.2283 530
MERLIN 336.4 18 x 3.47 1 x 3.47 179.7 170.2 17.35 3.47 543.2 469.7 73.5 38.36 0.1680 0.1719 0.2057 560
LINNET 336.4 26 x 2.89 7 x 2.25 198.4 170.6 18.31 6.75 689 472.2 216.8 62.75 0.1663 0.1669 0.2037 570
ORIOLE 336.4 30 x 2.69 7 x 2.69 210.3 170.5 18.83 8.07 784.3 473.2 311.1 76.98 0.1654 0.1690 0.2024 575
CHICKADEE 397.5 18 x 3.77 1 x 3.77 212.1 200.9 18.85 3.77 642.9 555.5 87.4 44.23 0.1221 0.1457 0.1742 620
BRANT 397.5 24 x 3.27 7 x 2.18 227.7 201.6 19.62 6.54 762 558.1 203.9 64.97 0.1417 0.1450 0.1732 630
IBIS 397.5 26 x 3.14 7 x 2.44 234 201.3 19.88 7.32 814 558.2 255.8 72.53 0.1411 0.1444 0.1726 635
LARK 397.5 30 x 2.92 7 x 2.92 247.8 200.9 20.44 8.76 927.1 555.1 372 90.3 0.1401 0.1434 0.1716 645
PELICAN 477 18 x 4.14 1 x 4.14 255.8 242.3 20.7 4.14 770.9 666.4 104.5 52.51 0.1184 0.1217 0.1453 700
FLICKER 477 26 x 3.58 7 x 2.39 273 241.6 21.19 7.17 915.2 670.1 245.1 76.54 0.1178 0.1207 0.1444 710
HAWK 477 26 x 3.44 7 x 2.67 280.8 241.6 21.77 8.01 977.7 669.7 308 86.77 0.1171 0.1201 0.1437 715
HEN 477 30 x 3.20 7 x 3.20 297.6 241.3 22.40 9.6 1111.7 671 440.7 105.91 0.1165 0.1194 0.1427 725
OSPREY 556.5 18 x 4.47 1 x 4.47 298.2 282.5 22.35 4.47 898.9 777 121.9 60.96 0.1014 0.1043 0.1247 775
PARAKEET 556.5 24 x 3.87 7 x 2.58 318.9 282.3 23.22 7.74 1067 781.6 285.4 88.11 0.1010 0.1037 0.1240 785
DOVE 556.5 26 x 3.72 7 x 2.89 328.5 282.6 23.55 6.67 1140 781.3 358.7 105.57 0.1007 0.1033 0.1237 790
EAGLE 556.5 27 x 3.30 7 x 3.46 347.9 282.1 24.27 1.38 1297.7 983.2 514.5 123.71 0.1001 0.1027 0.1227 800
PEACOCK 605 24 x 4.03 7 x 2.65 345.9 306.1 24.19 8.07 1160.8 849.8 311 96.12 0.09285 0.09547 0.11417 830
SQUAB 605 26 x 3.87 7 x 3.01 355.6 305.8 24.51 9.03 1239.7 849.8 389.9 108.13 0.09252 0.09514 0.11352 835
WOODDUCK 605 30 x 3.61 7 x 3.61 378.8 307.1 25.27 10.83 1410.8 851.2 559.6 128.6 0.03186 0.09449 0.11286 845
TEAL 605 30 x 3.61 19 x 2.16 376.1 307.1 25.24 10.80 1398.9 851.5 547.4 135.5 0.09186 0.09449 0.11286 845
KINGBIRD 636 18 x 4.78 1 x 4.78 340.9 323 23.9 4.78 1026.9 887.4 139.5 69.86 0.08891 0.09219 0.11286 840
ROOK 636 24 x 4.14 7 x 2.76 365 323.1 24.84 8.28 1281.8 892.9 388.9 97.9 0.08825 0.09088 0.10925 855
GROSBEAK 636 26 x 3.97 7 x 3.09 321.8 251.5 9.27 1302.2 892.6 - 409.6 1302.2 0.11214 0.08793 0.10827 860
SCOTER 636 30 x 3.70 7 x 3.70 397.9 322.6 25.9 11.1 1477.8 891.4 586.4 135.27 0.0876 0.0899 0.10794 870
EGRET 636 30 x 3.70 19 x 2.22 396.1 322.6 25.9 11.1 1470.3 895 575.3 140.17 0.0876 0.8990 0.10761 870
SWIFT 636 36 x 3.38 1 x 3.38 332 323 23.66 3.58 958.4 888.4 7 61.41 0.0892 0.9186 0.1093 845
FLAMINGO 666.6 24 x 4.23 7 x 2.82 381 337.3 25.38 8.46 1276.9 935.2 341.7 105.46 0.0843 0.8563 0.1037 880
GANNET 666.6 26 x 4.07 7 x 3.16 393.2 338.3 25.76 9.48 1364.7 936.1 428.6 117.48 0.08399 0.08497 0.10302 885
STILT 715.5 24 x 4.39 7 x 2.92 410.2 363.3 26.32 8.76 1372.1 1004.5 367.6 113.47 0.07841 0.08104 0.09678 920
STARLING 715.5 26 x 4.21 7 x 3.28 421 361.9 26.68 9.84 1465.9 1004.5 461.4 126.37 0.07808 0.08038 0.9613 930
REDWING 715.5 30 x 3.92 19 x 2.35 444.5 362.1 27.43 11.75 1653.4 1007.1 646.3 153.96 0.07776 0.08005 0.09547 940
CUCKOO 795 24 x 4.62 7 x 3.08 454.5 402.3 27.72 9.24 1522.4 1115.2 407.2 124.15 0.07087 0.07316 0.08727 985
DRAKE 795 26 x 4.44 7 x 3.45 468 402.6 28.11 10.35 1628.1 1115.8 512.3 140.17 0.07054 0.07283 0.08694 995
COOT 795 36 x 3.77 1 x 3.77 413.1 401.9 26.39 3.77 1198 1110.2 87.8 74.76 0.07152 0.07415 0.08825 975
TERN 795 45 x 3.38 7 x 2.25 431.6 403.8 27.03 6.75 1333.4 1116.1 217.3 98.34 0.07119 0.07382 0.08793 970
