Самонесущий изолированный провод ABC-LV AS/NZS 3560 P1 на 1 кВ

Самонесущие изолированные провода (часто называемые Aerial Bundle Cables, Aerial Bundled Conductors или просто ABC) представляют собой провода для воздушных линий электропередачи, получившие свое название благодаря объединению нескольких одножильных изолированных проводов в единый жгут.
ABC-LV-ASNZS-3560-P1-Aerial-Bundle-Cable
Скачать

Информация о продукте

Низковольтный самонесущий изолированный провод ABC (Aerial Bundle Cable) на напряжение 1 кВ предназначен для воздушных распределительных сетей. По сравнению с неизолированными проводами он обеспечивает более высокий уровень безопасности, надежности и снижает потери электроэнергии.

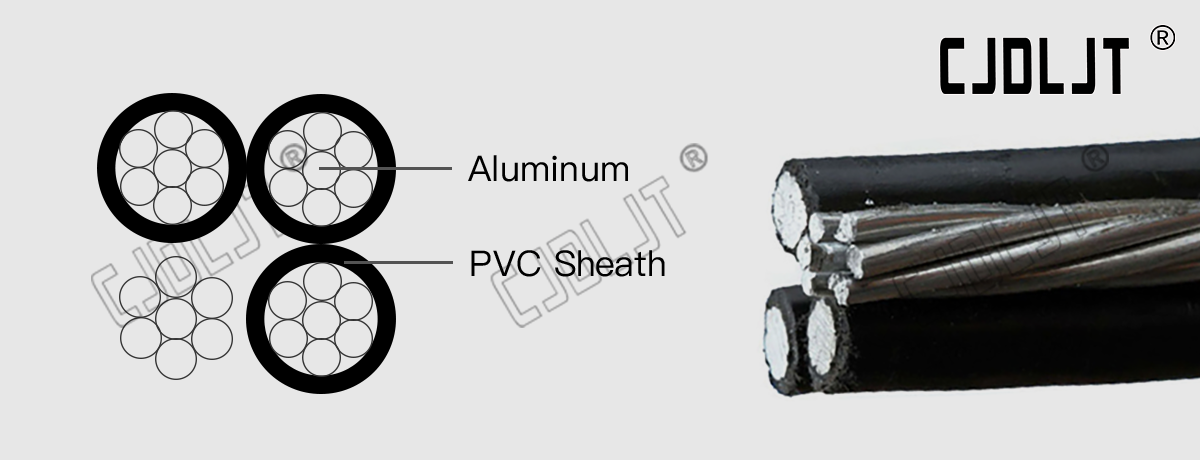

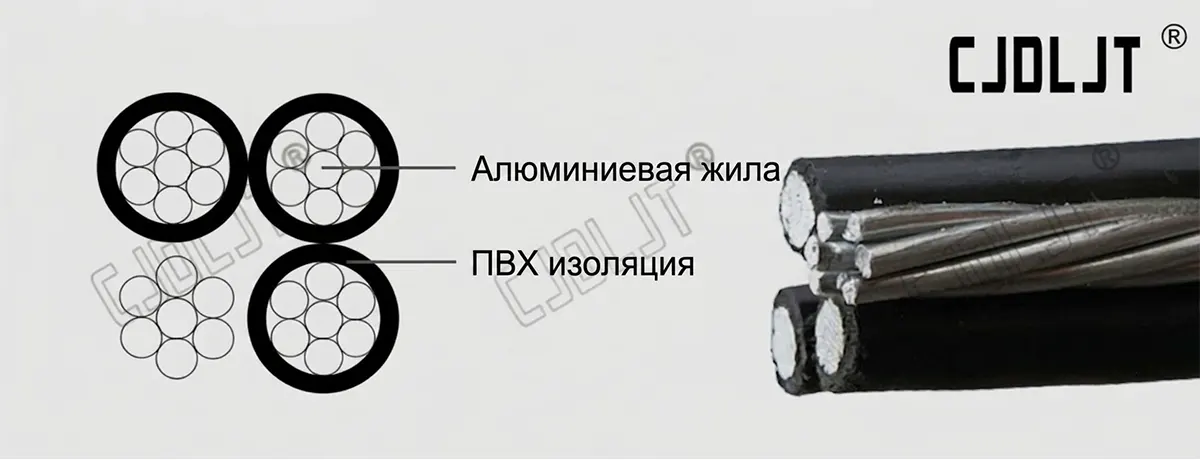

Фазная жилаУплотнённая круглая многопроволочная алюминиевая жила класса 2 (Class 2).
Нулевая жилаУплотнённая круглая многопроволочная алюминиевая жила класса 2 (Class 2).
ИзоляцияСшитый полиэтилен (XLPE / СПЭ), стойкий к ультрафиолетовому излучению (УФ-стойкий).
Маркировка жилФазные жилы: продольные выступы (рёбра) с обозначением (I, II, III).
Нулевая жила: продольные выступы (сечением ≤ 50 мм² — не менее 12 рёбер; ≥ 50 мм² — не менее 16 рёбер).
Область примененияВременное электроснабжение систем уличного освещения, а также вторичные линии от опоры к опоре (понизительные/распределительные линии).
Стандарты и номинальное напряжениеAS/NZS 3560 Part 1, 0,6/1 кВ

Дополнительно

Поставляется в одножильном или многожильном исполнении. Дополнительно может оснащаться несущим стальным тросом (несущей проволокой) для подвеса.

Технические характеристики

Количество жил Номинальное сечение
мм²		 Номинальный наружный диаметр
мм		 Номинальная масса, кг/км Минимальное разрывное усилие, кН Максимальное сопротивление жилы, Ом·км Длительно допустимый ток, А
2 16 15,0 140 4,4 1,910 78
2 25 17,6 210 7,0 1,200 105
2 35 19,6 270 9,8 0,868 125
2 50 22,8 370 11,4 0,641 150
2 95 30,6 680 15,3 0,320 230
3 25 19,0 310 8,8 1,200 97
3 35 21,1 410 9,8 0,868 120
3 50 24,6 550 11,4 0,641 140
4 16 18,1 290 8,8 1,910 74
4 25 21,2 410 14,0 1,200 97
4 35 23,7 550 19,6 0,868 120
4 50 27,5 740 28,0 0,641 140
4 70 31,9 1000 39,2 0,443 175
4 95 36,9 1370 53,2 0,320 215
4 120 40,6 1690 67,2 0,253 250
4 150 43,9 2020 84,0 0,206 280

Сервис

  • Управление проектами

Мы можем управлять всеми требованиями вашего проекта по низковольтным кабелям независимо от его масштаба и стоимости. За более чем 20 лет работы в сфере поставок мы успешно реализовали множество кабельных проектов.
Если у вас есть вопросы по вашему проекту, пожалуйста, свяжитесь с нашей командой специалистов — мы будем рады предоставить необходимую помощь.

  • CJDL CABLE

Компания CJDL Cable является поставщиком специализированных кабелей и кабелей для временного электроснабжения. Мы можем изготовить силовые кабельные сборки в соответствии с вашими требованиями — с любым сечением кабеля и необходимой длиной.
Мы располагаем достаточным складским запасом и широким ассортиментом низковольтных кабелей, включая различные размеры и количество жил от 1,5 мм² до 630 мм². Кроме того, мы предлагаем полный ассортимент гибких контрольных кабелей с оплёткой и без оплётки сечением до 6 мм².
Любые из этих кабелей могут быть интегрированы в индивидуальные кабельные решения согласно требованиям заказчика.

  • Наличие на складе

Наш ассортимент электрических кабелей включает:силовые кабели с изоляцией XLPE; бронированные кабели; кабели LSZH (с низким дымо- и газовыделением); кабели SWA со стальной проволочной бронёй; кабели STA со стальной ленточной бронёй; кабели с ПВХ-изоляцией; воздушные кабели; самонесущие изолированные провода (ABC); экранированные кабели; контрольные кабели; установочные и монтажные провода.Все наши кабели производятся в соответствии с китайскими, европейскими и международными стандартами, где это применимо.
