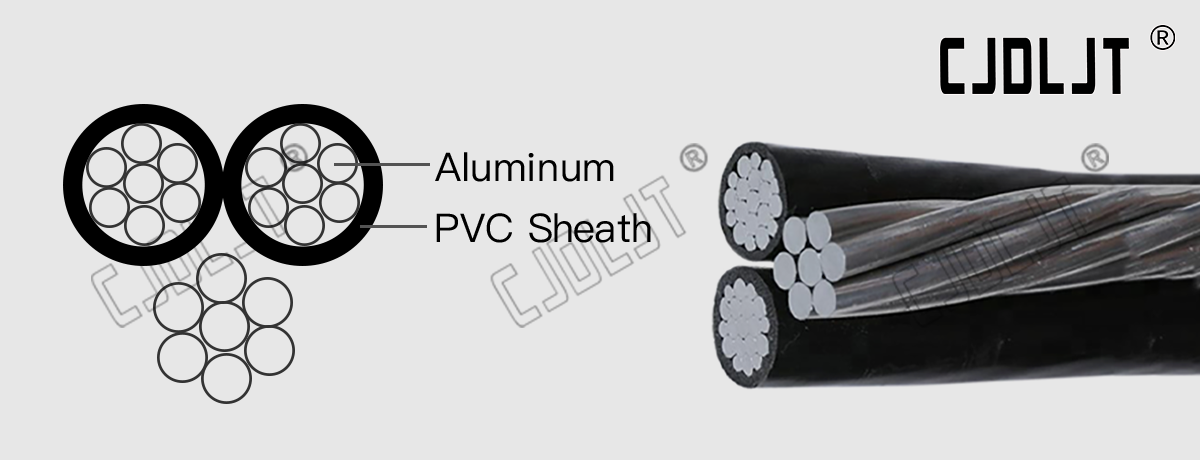

Самонесущий изолированный провод ABC-LV BS 7870 на 1 кВ

Самонесущие изолированные провода (часто называемые Aerial Bundle Cables, Aerial Bundled Conductors или просто ABC) представляют собой провода для воздушных линий электропередачи, получившие свое название благодаря объединению нескольких одножильных изолированных проводов в единый жгут.
ABC-LV-BS7870
Скачать

Информация о продукте

Низковольтный самонесущий изолированный провод ABC (Aerial Bundle Cable) на напряжение 1 кВ предназначен для воздушных распределительных сетей. По сравнению с неизолированными проводами он обеспечивает более высокий уровень безопасности, надежности и снижает потери электроэнергии.

Фазная жилаУплотнённая круглая многопроволочная алюминиевая жила класса 2 (Class 2).
Нулевая жилаУплотнённая круглая многопроволочная алюминиевая жила класса 2 (Class 2).
ИзоляцияСшитый полиэтилен (XLPE / СПЭ), стойкий к ультрафиолетовому излучению (УФ-стойкий).
Маркировка жилФазные жилы: продольные выступы (рёбра) с обозначением (I, II, III).

Нулевая жила: продольные выступы (сечением ≤ 50 мм² — не менее 12 рёбер; ≥ 50 мм² — не менее 16 рёбер).
Область примененияВременное электроснабжение систем уличного освещения, а также вторичные линии от опоры к опоре (понизительные/распределительные линии).
Стандарты и номинальное напряжениеBS 7870, 0,6/1 кВ

Дополнительно

Поставляется в одножильном или многожильном исполнении. Дополнительно может оснащаться несущим стальным тросом (несущей проволокой) для подвеса.

Технические характеристики

Количество жил Номинальное сечение
мм²		 Номинальный наружный диаметр
мм		 Номинальная масса, кг/км Минимальное разрывное усилие, кН Максимальное сопротивление жилы, Ом·км Длительно допустимый ток, А
1 16 8,0 74 2,5 1,910 72
1 25 9,0 106 4,0 1,200 107
1 35 10,5 138 5,5 0,868 132
1 50 11,8 182 8,0 0,641 165
1 70 13,0 252 10,7 0,443 205
1 95 15,4 333 13,7 0,320 240
1 120 17,0 408 18,6 0,253 290
1 150 19,0 502 23,2 0,206 334
1 185 21,0 611 28,7 0,164 389
1 240 24,0 801 37,2 0,125 467
2 16 15,6 147 2,5 1,910 72
2 25 18,0 208 4,0 1,200 107
2 35 20,0 277 5,5 0,868 132
2 50 23,5 361 8,0 0,641 165
2 70 25,4 505 10,7 0,443 205
2 95 30,3 666 13,7 0,320 240
2 150 38,0 1004 23,2 0,206 334
4 16 18,8 286 2,5 1,910 72
4 25 21,2 430 4,0 1,200 107
4 35 24,1 553 5,5 0,868 132
4 50 27,8 746 8,0 0,641 165
4 70 31,8 1009 10,7 0,443 205
4 95 37,8 1332 13,7 0,320 240
4 120 54,4 1632 18,6 0,253 290
4+1 50+25 319 814 8,0/4,0 0,641/1,200 165/107
4+1 50+35 319 845 8,5/5,5 0,641/0,868 165/132
4+1 70+25 360 1105 10,7/4,0 0,443/1,200 205/107
4+2 70+25+25 400 1217 10,7/4,0 0,443/1,200 205/107
4+1 95+25 418 1438 13,7/4,0 0,320/1,200 240/107
4+2 95+25+25 420 1544 13,7/4,0 0,320/1,200 240/107
4+1 120+25 590 2050 18,6/4,0 0,253/1,200 290/107
