Самонесущий изолированный провод ABC-LV NF C33-209 на 1 кВ

Самонесущие изолированные провода (часто называемые Aerial Bundle Cables, Aerial Bundled Conductors или просто ABC) представляют собой провода для воздушных линий электропередачи, получившие свое название благодаря объединению нескольких одножильных изолированных проводов в единый жгут.

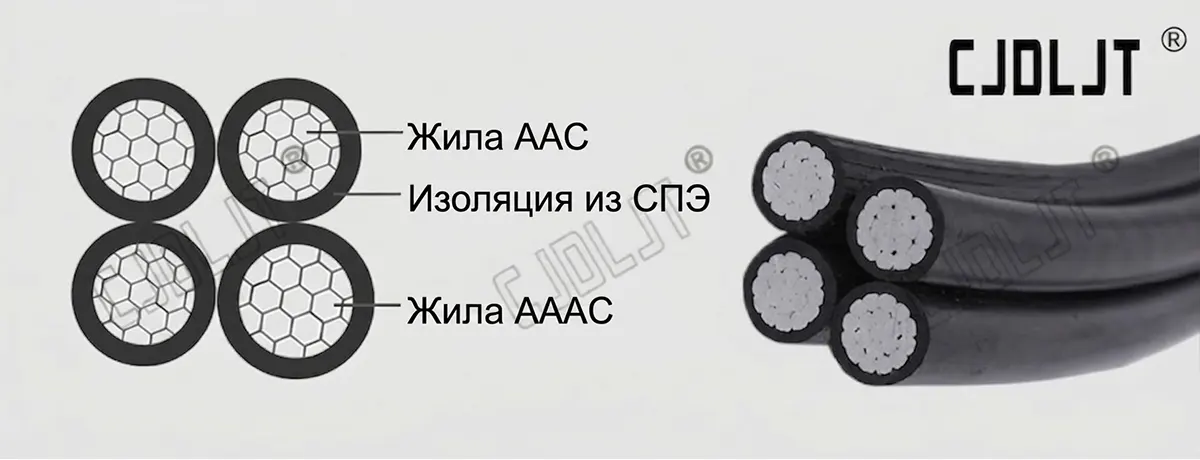

ABC-LV-NF-C33-209-Aerial-Bundle-Cable
Скачать

Информация о продукте

Низковольтный самонесущий изолированный провод ABC (Aerial Bundle Cable) на напряжение 1 кВ предназначен для воздушных распределительных сетей. По сравнению с неизолированными проводами он обеспечивает более высокий уровень безопасности, надежности и снижает потери электроэнергии.

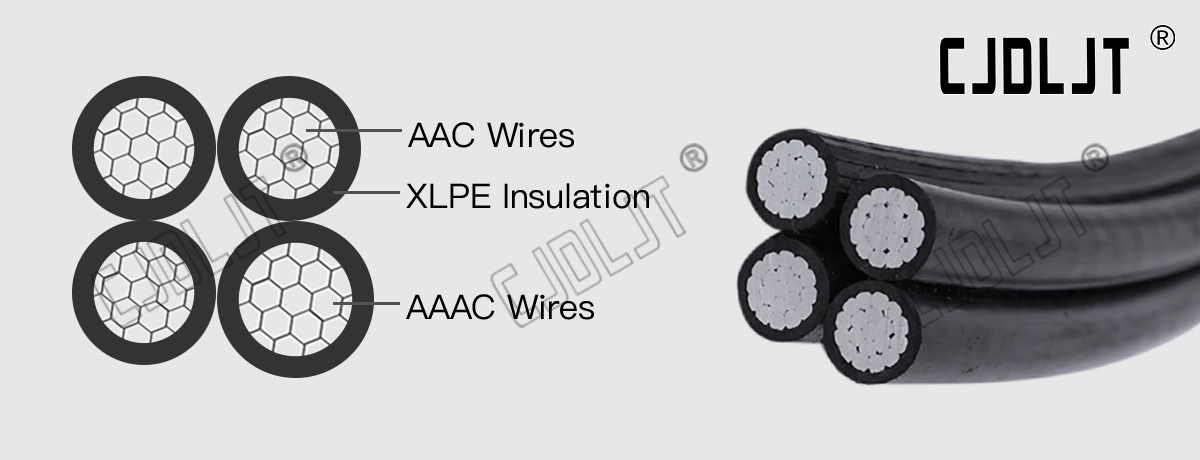

Фазная жилаУплотнённая круглая многопроволочная алюминиевая жила класса 2 (Class 2).
Нулевая жилаУплотнённая круглая многопроволочная алюминиевая жила класса 2 (Class 2).
ИзоляцияСшитый полиэтилен (XLPE / СПЭ), стойкий к ультрафиолетовому излучению (УФ-стойкий).
Маркировка жилФазные жилы: продольные выступы (рёбра) с обозначением (I, II, III).

Нулевая жила: продольные выступы (сечением ≤ 50 мм² — не менее 12 рёбер; ≥ 50 мм² — не менее 16 рёбер).
Область примененияВременное электроснабжение систем уличного освещения, а также вторичные линии от опоры к опоре (понизительные/распределительные линии).
Стандарты и номинальное напряжениеNF C33-209, 0,6/1 кВ

Дополнительно

Поставляется в одножильном или многожильном исполнении. Дополнительно может оснащаться несущим стальным тросом (несущей проволокой) для подвеса.

Технические характеристики

Количество жил Номинальное сечение
мм²		 Номинальный наружный диаметр
мм		 Номинальная масса, кг/км Минимальное разрывное усилие, кН Максимальное сопротивление жилы, Ом·км Длительно допустимый ток, А
2 10 12,8 93 1,5 3,080 38
2 16 14,8 129 2,3 1,910 72
2+2 16/1,5 14,8 176 2,3 1,910/12,100 72
2 25 18,0 202 3,8 1,200 107
2+2 25/1,5 18,0 249 3,8 1,200/12,100 107
2 35 20,8 269 5,2 0,868 132
2+2 35/1,5 20,8 316 5,2 0,868/12,100 132
2 50 23,4 352 7,6 0,641 165
2+2 50/1,5 23,4 399 7,6 0,641/12,100 165
4 10 15,4 183 1,5 3,080 38
4 16 17,8 257 2,3 1,910 72
4+2 16/1,5 17,8 304 2,3 1,910/12,100 72
4 25 21,7 404 3,8 1,200 107
4+2 25/1,5 21,7 451 3,8 1,200/12,100 107
4 35 25,1 539 5,2 0,868 132
4+2 35/1,5 25,1 586 5,2 0,868/12,100 132
1+3 54,6/25 21,7 507 3,8 0,630/1,200 107
1+3+1 54,6/25/16 24,3 573 3,8/2,3 0,630/1,200/1,910 107/72
1+3+2 54,6/25/16 29,7 639 3,8/2,3 0,630/1,200/1,910 107/72
1+3+3 54,6/25/16 31,1 705 3,8/2,3 0,630/1,200/1,910 107/72
1+3 54,6/35 25,1 615 5,2 0,630/0,868 132
1+3+1 54,6/35/16 28,1 680 5,2/2,3 0,630/0,868/1,910 132/72
1+3+2 54,6/35/16 34,3 748 5,2/2,3 0,630/0,868/1,910 132/72
1+3+3 54,6/35/16 35,9 814 5,2/2,3 0,630/0,868/1,910 132/72
1+3+1 54,6/35/25 28,1 714 5,2/3,8 0,630/0,868/1,200 132/107
1+3 54,6/50 28,2 741 7,6 0,630/0,641 165
1+3+1 54,6/35/25 31,6 806 7,6/2,3 0,630/0,641/1,910 165/72
1+3+2 54,6/35/25 38,6 875 7,6/2,3 0,630/0,641/1,910 165/72
1+3+3 54,6/35/25 40,4 940 7,6/2,3 0,630/0,641/1,910 165/72
1+3+1 54,6/50/25 31,6 841 7,6/3,8 0,630/0,641/1,200 165/107
1+3 54,6/70 33,0 950 10,2 0,630/0,443 205
1+3+1 54,6/70/16 37,0 1014 10,2/2,3 0,630/0,443/1,910 205/72
1+3+2 54,6/70/16 45,2 1083 10,2/2,3 0,630/0,443/1,910 205/72
1+3+3 54,6/70/16 47,3 1148 10,2/2,3 0,630/0,443/1,910 205/72
1+3+1 54,6/70/25 37,0 1048 10,2/3,8 0,630/0,443/1,200 205/107
1+3+2 54,6/70/25 45,2 1150 10,2/3,8 0,630/0,443/1,200 205/107
1+3+3 54,6/70/25 47,3 1250 10,2/3,8 0,630/0,443/1,200 205/107
1+3 54,6/95 37,4 1176 13,5 0,630/0,320 240
1+3+1 54,6/95/16 41,9 1243 13,5/2,3 0,630/0,320/1,910 240/72
