Замена неизолированных проводов кабелем СИП (LV ABC) 1 кВ при электрификации сельской местности

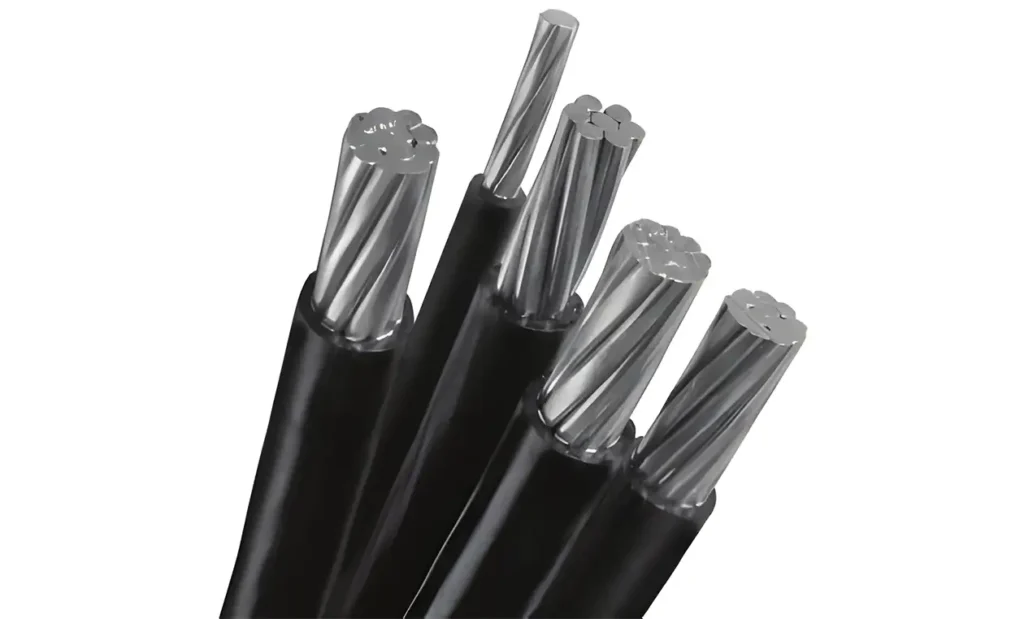

Да, самонесущие изолированные провода низкого напряжения (СИП / LV ABC 0,6/1 кВ) могут полностью заменить неизолированные провода ВЛ (такие как А или АС) в сельских распределительных сетях. Изготовленный в соответствии со стандартами IEC 60502-1, HD 626 и NFC 33-209, кабель СИП 1 кВ состоит из алюминиевых токопроводящих жил с изоляцией из сшитого полиэтилена (СПЭ / XLPE), скрученных вокруг несущей нулевой жилы. Данная изолированная конструкция исключает межфазные короткие замыкания, вызываемые схлестыванием проводов при сильном ветре или их контактом с деревьями, кардинально снижает нетехнические потери (хищение электроэнергии путем набросов) и существенно сокращает время простоев на обслуживание в лесистой местности и районах с высокой ветровой нагрузкой.
Сравнительная матрица технических параметров
В таблице ниже приведены механические, электрические и эксплуатационные характеристики кабеля СИП 0,6/1 кВ с изоляцией из СПЭ в сравнении с традиционными неизолированными алюминиевыми проводами (А/АС) для сельских воздушных распределительных сетей.
| Технический параметр | СИП 0,6/1 кВ с изоляцией из СПЭ (Самонесущий / С несущей нулевой жилой) | Неизолированные провода (А / АС) |
|---|---|---|
| Применяемые стандарты | IEC 60502-1, HD 626, NFC 33-209, BS 7870-5 | IEC 61089, BS 215, ASTM B231 / B232 |
| Номинальное напряжение (U₀/U) | 0,6/1,0 кВ | Без изоляции (Определяется воздушным изоляционным промежутком) |
| Материал токопроводящей жилы | Многопроволочная алюминиевая жила (Класс 2), наклепанная | Алюминиевый прокат (А) / Алюминиевый провод, упрочненный стальным сердечником (АС) |
| Материал изоляции | Светостабилизированный сшитый полиэтилен (СПЭ / XLPE) | Отсутствует (Неизолированный) |
| Макс. рабочая температура | 90 °C (Длительно допустимая) / 250 °C (При коротком замыкании ≤5 с) | 75 °C — 80 °C (Длительно допустимая) / 160 °C — 200 °C (При коротком замыкании) |

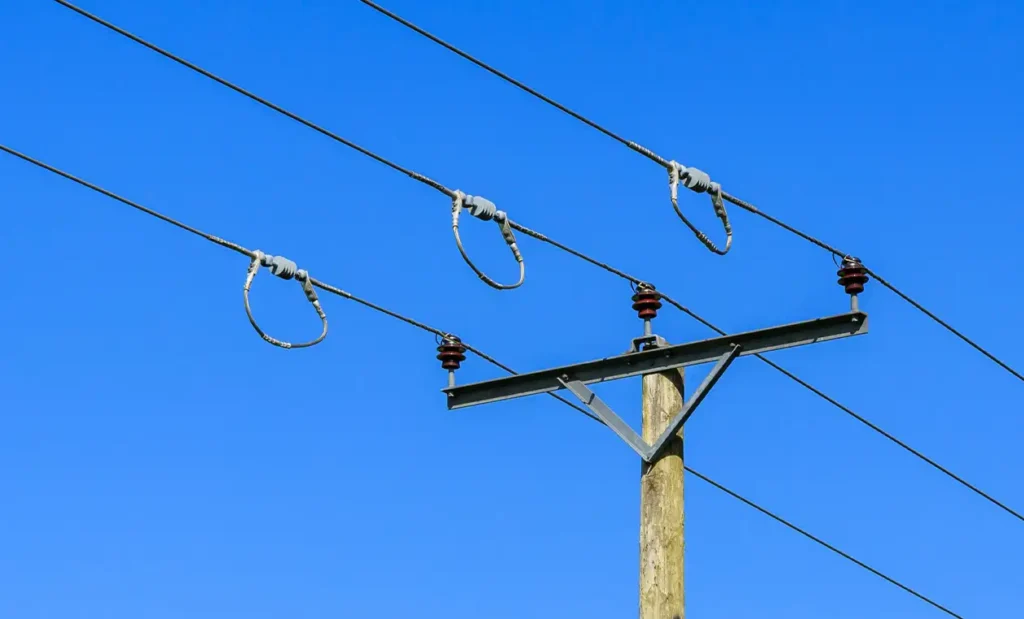

| Межфазное расстояние | Нулевой изоляционный зазор (Изолированные жилы скручены в жгут) | От 0,3 м до 1,0 м (Требуется установка траверс, штыревых или подвесных изоляторов) |
| Уязвимость к повреждениям | Очень низкая (Устойчив к контакту с ветвями, воздействию фауны и солевого тумана) | Высокая (Склонен к схлестыванию, возникновению электрической дуги и перекрытиям при контакте с растительностью) |
| Нетехнические потери (Хищения) | Очень низкая (Требуется применение специализированных ответвительных зажимов) | Очень высокая (Уязвим к несанкционированным подключениям и набросам на голый провод) |
| Ширина полосы отвода (RoW) | Узкая (Минимальные требования к расчистке от деревьев) | Широкая (Требуется масштабная вырубка и расчистка растительности) |
Анализ экологической и operational-надежности
Защита от краж и предупреждение нетехнических потерь
Воздушные линии из неизолированного провода в сельской местности highly уязвимы к незаконным подключениям методом прямого наброса. Кабель СИП оснащен изоляцией из СПЭ, рассчитанной на температуру 90 °C и нанесенной путем экструзии на каждую фазную жилу, что полностью изолирует токоведущие части. Выполнение ответвления от линии СИП требует применения специальных прокалывающих зажимов со срывной головкой блока болтов, что делает несанкционированное кустарное подключение практически невозможным и резко снижает уровень нетехнических потерь в сети.
Расчистка трассы от растительности и оптимизация полосы отвода (RoW)
Благодаря тому, что фазные жилы изолированы и плотно скручены между собой, их физический контакт с ветвями деревьев не приводит к межфазным короткие замыканиям или однофазным замыканиям на землю. Сетевые компании в сельских районах могут увеличить интервал между циклами обрезки деревьев с 12–18 месяцев до 4–5 лет. Это существенно снижает операционные расходы (OpEx) в долгосрочной перспективе и минимизирует вырубку лесных массивов вдоль просек элекропередач.
