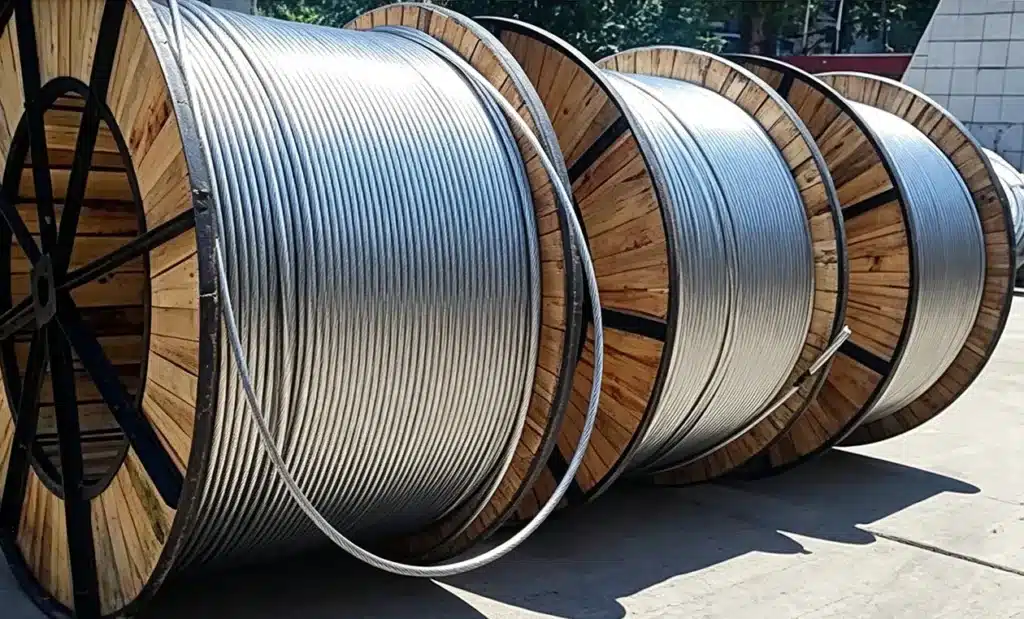

ACSR (Aluminum Conductor Steel Reinforced / сталеалюминиевый провод) и AAAC (All Aluminum Alloy Conductor / провод из алюминиевого сплава) — два наиболее распространенных типа неизолированных проводов для воздушных линий электропередачи (ВЛ). Основное отличие заключается в их внутренней конструкции:
- ACSR сочетает внешние повивы из электротехнического алюминия (для высокой электропроводности) с высокопрочным центральным стальным сердечником (для восприятия механического натяжения).
- AAAC полностью изготавливается из однородного высокопрочного термообработанного алюминиево-магниево-кремниевого сплава (марка 6201-T81).
Провод ACSR обеспечивает более высокую общую прочность на разрыв для экстремально длинных пролетов, в то время как AAAC имеет меньшую массу, нулевые магнитные потери мощности, лучшие начальные показатели стрелы провеса при ветровых и гололедных нагрузках, а также полную устойчивость к внутренней гальванической коррозии между сталью и алюминием в жестких прибрежных условиях.
Сравнительная таблица технических характеристик: ACSR против AAAC
| Технический параметр | ACSR (сталеалюминиевый) | AAAC (из алюминиевого сплава) |
| Основной стандарт | IEC 61089 / ASTM B232 / BS 215 | IEC 61089 / ASTM B399 / EN 50182 |
| Конструкционные материалы | Алюминий 1350-H19 + сердечник из оцинкованной стали | Однородный сплав Al-Mg-Si 6201-T81 |
| Электропроводность | 61,0% IACS (внешние алюминиевые проволоки) | 52,5% – 53,5% IACS (равномерно по сечению) |
| Магнитные потери в сердечнике | Присутствуют (индукционный гистерезис в стальном сердечнике) | 0% (конструкция из немагнитного сплава) |
| Предел прочности при растяжении | 1200 – 1400 МПа (проволока стального сердечника) | 295 – 330 МПа (все проволоки из сплава) |
| Коэффициент температурного расширения (α) | 15,3 × 10⁻⁶ /°C – 19,8 × 10⁻⁶ /°C | 23,0 × 10⁻⁶ /°C |
| Длительно допустимая рабочая темп. | 75 °C (штатный режим) / 90 °C (аварийный режим) | 75 °C (штатный режим) / 90 °C (аварийный режим) |
| Коррозионная стойкость | Умеренная (риск внутренней гальванической реакции) | Высокая (самопассивирующийся слой оксида алюминия) |
| Удельная прочность (прочность/масса) | Ниже (стальной сердечник добавляет ~20–30% избыточной массы) | Выше (высокое соотношение прочности к массе) |
Поведение стрелы провеса и динамика структурных нагрузок
Анализ провисания (стрелы провеса) каждого типа провода требует рассмотрения двух различных эксплуатационных условий: температурного расширения от высокого тока нагрузки и механической нагрузки от собственного веса, гололеда и ветра.
1. Термический провес при высокой электрической нагрузке
- ACSR: Обладает меньшим коэффициентом линейного температурного расширения (α≈17,8×10−6/∘C). Когда высокий ток нагревает линию, внешние алюминиевые проволоки расширяются, перенося механическую нагрузку на центральный стальной сердечник. Поскольку сталь слабо растягивается при нагреве, провод ACSR демонстрирует меньший термический провес при высоких рабочих температурах. Это делает его надежным выбором для больших пролетов через реки и горные долины.
- AAAC: Обладает более высоким коэффициентом температурного расширения (α≈23.0×10−6/∘C). При повышении температуры он расширяется сильнее, чем ACSR, что приводит к увеличению стрелы провеса в середине пролета при высоких токовых нагрузках, если не отрегулировать начальное монтажное натяжение.
2. Провес от механической массы и ветровой нагрузки
- ACSR: Центральный стальной сердечник добавляет от 20% до 30% избыточной массы по сравнению с проводом AAAC эквивалентного диаметра. Этот дополнительный вес увеличивает статическую стрелу провеса при нормальных рабочих температурах.
- AAAC: Благодаря отсутствию тяжелого стального сердечника провод AAAC отличается высоким соотношением прочности к массе. В условиях тяжелых гололедно-ветровых нагрузок (регулируемых стандартами ASCE 74 / NESC) его меньшая масса снижает механическое напряжение на опоры ВЛ и траверсы.
Антикоррозионные механизмы в жестких условиях эксплуатации
Окружающая среда оказывает определяющее влияние на срок службы проводов, особенно в прибрежных районах (с высокой соленостью) и в зонах с тяжелым промышленным загрязнением (выбросы SO2), классифицируемых по ISO 9223 как категории коррозионной активности C4/C5.
Гальваническая деградация проводов ACSR
Во влажном или соленом воздухе морская вода и загрязняющие вещества проникают в зазоры между внешними алюминиевыми проволоками и стальным сердечником. Поскольку алюминий и сталь являются разнородными металлами, они образуют гальваническую пару. Внешний алюминий выступает в роли жертвенного анода и быстро корродирует изнутри наружу. Это приводит к скрытому снижению механической прочности, расслоению поверхности и преждевременному выходу линии из строя.
Коррозионная стойкость за счет пассивации проводов AAAC
Провод AAAC полностью исключает гальваническую коррозию, так как не содержит стали. На воздухе алюминиевый сплав 6201 естественным образом образует прочный самовосстанавливающийся защитный слой оксида алюминия (Al₂O₃). При испытаниях в солевом тумане (ASTM B117) провод AAAC демонстрирует более чем в 3 раза меньшую скорость питтинговой коррозии по сравнению с несмазанным ACSR, что делает его стандартом для островных и прибрежных энергосетей, а также морских линий электропередачи.
Совокупная стоимость жизненного цикла: CAPEX против OPEX
Оценка реальной экономической эффективности ACSR и AAAC требует выхода за рамки закупочной цены самого провода и учета полной стоимости монтажа и долгосрочной энергоэффективности.
- Первоначальная стоимость материалов (CAPEX на материалы): Провод ACSR обычно на 5–15% дешевле по стоимости сырья за километр. Оцинкованная стальная проволока дешевле в производстве, чем термообработанный алюминиевый сплав 6201, что дает ACSR начальное ценовое преимущество при ограниченном бюджете на закупки.
- Затраты на опоры и инфраструктуру (Конструктивный CAPEX): Провод AAAC снижает общие капитальные затраты на строительную часть. Поскольку AAAC значительно проще и легче, он создает меньший опрокидывающий момент на опоры ВЛ. Проектировщики могут закладывать облегченные опоры, фундаменты меньшего объема или увеличивать длину пролетов до 10% без увеличения высоты опор.
- Эксплуатационные потери энергии (OPEX): AAAC обеспечивает на 2–4% меньшие потери в линии на протяжении всего срока службы. Переменный ток (AC), проходящий через стальной сердечник ACSR, вызывает потери на магнитный гистерезис и вихревые токи. Поскольку AAAC полностью немагнитен, энергия не расходуется на нагрев стального сердечника, что обеспечивает ощутимую кумулятивную экономию электроэнергии на 30-летнем горизонте эксплуатации линии.
