Стандарты исполнения
Характеристики силовых кабелей с изоляцией из сшитого полиэтилена (СПЭ) и ПВХ пластиката соответствуют требованиям стандартов ГОСТ 31996-2012 / GB/T 12706.1 (эквивалент IEC 60502-1). Показатели стойкости к распространению горения соответствуют требованиям ГОСТ IEC 60332 (эквивалент IEC 60332). (Данное требование не распространяется на кабели в стандартном исполнении, не обладающие свойствами пожаробезопасности).

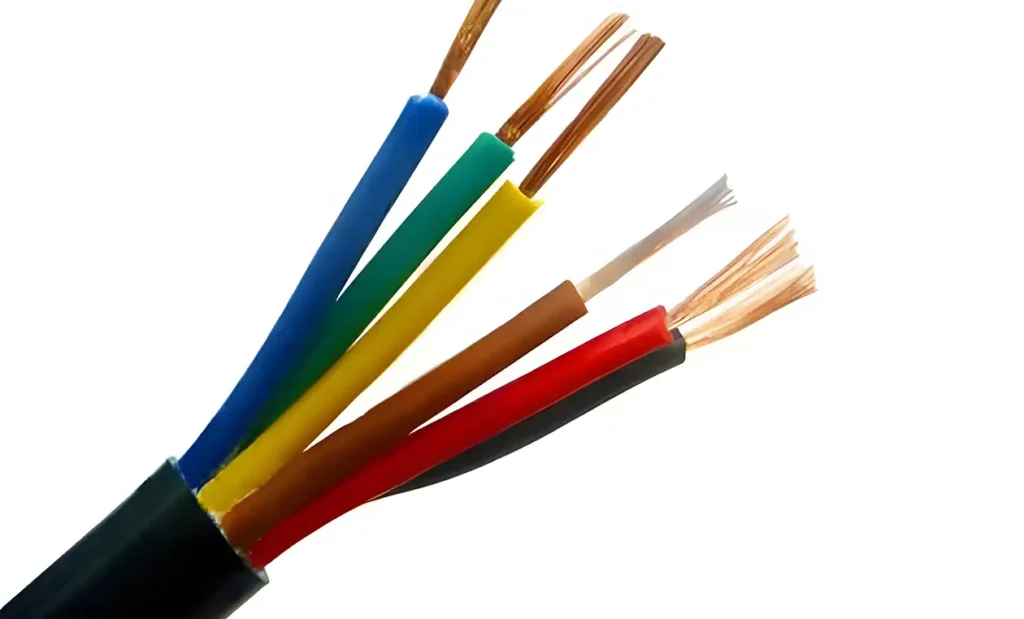

Характеристики эксплуатации силового кабеля с ПВХ изоляцией и оболочкой
Особенности эксплуатации: номинальное рабочее напряжение кабеля U0/U 0,6/1 кВ;
Испытательное напряжение (продолжительность ≤ 5 мин) 3,5 кВ;
Длительно допустимая температура нагрева жилы кабеля ≤ 70 °C;
При коротком замыкании (продолжительность ≤ 5 с) температура жилы кабеля ≤ 160 °C;
При прокладке кабеля наименьший радиус изгиба для одножильного кабеля должен быть ≥ 10 наружных диаметров кабеля, а для бронированного кабеля — ≥ 12 наружных диаметров кабеля. При прокладке кабеля температура окружающей среды должна быть ≥ 0 °C. Если температура ниже 0 °C, требуется предварительный прогрев; прокладка не ограничена перепадом высот по трассе.
Технические показатели силового кабеля с ПВХ изоляцией и оболочкой
Технические показатели: Сопротивление постоянному току жилы соответствует аналогичному показателю кабеля того же сечения; сопротивление изоляции готового кабеля в пересчете на 20 °C составляет ≥ 36,7 МОм·км; при комнатной температуре кабель выдерживает испытание переменным током 50 Гц, 3,5 кВ в течение 5 мин.
Параметры силового кабеля с ПВХ изоляцией и оболочкой
Наружный диаметр (OD) силового кабеля с ПВХ изоляцией и ПВХ оболочкой
| Площадь поперечного сечения | Число жил | |||||||
| 1 | 2 | 3 | 4 | 3+1 | 5 | 3+2 | 4+1 | |
| 1.5 | 6.6 | 10.6 | 11.0 | — | — | — | — | 16.0 |
| 2.5 | 7.0 | 11.5 | 11.9 | — | — | — | — | 17.0 |
| 4 | 7.9 | 13.6 | 13.8 | 14.8 | 14.6 | 16.0 | 15.5 | 19.0 |
| 6 | 8.5 | 14.5 | 14.9 | 16.0 | 16.0 | 17.0 | 17.5 | 23.5 |
| 10 | 9.7 | 16.9 | 17.8 | 19.3 | 18.9 | 19.0 | 19.0 | 28.0 |
| 16 | 10.7 | 18.9 | 19.9 | 21.8 | 21.5 | 24.0 | 23.0 | 31.0 |
| 25 | 12.4 | 22.8 | 24.6 | 26.5 | 25.6 | 29.0 | 27.0 | 32.5 |
| 35 | 13.6 | 25.2 | 26.8 | 29.2 | 27.9 | 33.0 | 28.0 | 36.0 |
| 50 | 15.8 | 25.1 | 25.4 | 33.7 | 28.7 | 33.0 | 32.5 | 41.5 |
| 70 | 17.6 | 27.0 | 27.7 | 34..8 | 32.5 | 36.0 | 36.0 | 45.0 |
| 95 | 20.7 | 28.8 | 32.1 | 39.6 | 37.3 | 42.0 | 41.0 | 49.0 |
| 120 | 22.0 | 31.2 | 35.1 | 42.9 | 39.9 | 45.0 | 45.0 | 54.0 |
| 150 | 24.0 | 34.7 | 38.9 | 47.8 | 44.6 | 50.0 | 48.0 | 61.0 |
| 185 | 26..5 | 37.5 | 42.9 | 53.0 | 50.3 | 55.0 | 53.0 | 67.0 |
