Ключевое различие между стандартами BS 5467, IEC 60502-1 и GB/T 12706.1 заключается в запасах конструктивных размеров, проектном назначении и региональных допусках по механической прочности. В то время как IEC 60502 является гармонизированным международным базовым стандартом, устанавливающим минимальные исходные параметры, GB/T 12706 представляет собой его китайский национальный аналог, адаптированный под жесткие требования внутренних энергосистем, производственные допуски и стандартизированные метрические методики испытаний. Напротив, BS 5467 — это узкоспециализированный британский национальный стандарт, разработанный исключительно для бронированных кабелей распределения электроэнергии низкого напряжения. Он регламентирует существенно увеличенную толщину стенки изоляции и наружной оболочки для сопротивления повышенным механическим нагрузкам без использования дополнительной защиты.
Матрица структурированных данных (Технические параметры)
В нижеприведенной таблице представлены основные различия силовых кабелей с изоляцией из сшитого полиэтилена (СПЭ / XLPE) на напряжение 0,6/1 кВ при номинальных производственных конфигурациях.
| Технический параметр | BS 5467 | IEC 60502-1 | GB/T 12706.1 |
| Основное назначение конструкции | Бронированные конфигурации для тяжелых условий эксплуатации | Международная базовая структура (небронированные и бронированные) | Локализованная стандартизация под энергосистемы КНР |
| Стандарт на токопроводящие жилы | BS EN 60228 (Класс 1 — однопроволочные, Класс 2 — многопроволочные) | IEC 60228 (Глобальный базовый стандарт для классов 1, 2, 5, 6) | GB/T 3956 (Идентичен классам жилы по IEC 60228) |
| Допустимые формы жил | Круглая, круглая уплотненная, секторная (фасонная) | Круглая, круглая уплотненная, секторная | Круглая, круглая уплотненная, секторная |
| Номинальная толщина изоляции (1,5 мм²) | 0,6 мм | 0,7 мм | 0,7 мм |
| Номинальная толщина изоляции (16 мм²) | 0,7 мм | 0,7 мм | 0,7 мм |
| Номинальная толщина изоляции (240 мм²) | 1,7 мм | 1,7 мм | 1,7 мм |
| Требования к компаунду наружной оболочки | ПВХ Тип 9 (PVC Type 9 — повышенная прочность на растяжение и твердость) | ПВХ Тип ST1 / ST2 (PVC Type ST1 / ST2 — общего назначения) | ПВХ Тип ST2 / Полиэтилен (ST7) |
| Тип механической брони | Броня из стальных оцинкованных проволок (SWA) или алюминиевых проволок (AWA) | SWA, алюминиевая проволока, броня из двух стальных лент (STA) | Предпочтительна броня из двух стальных лент (STA); SWA применяется для трасс с растягивающими нагрузками |
| Радиус изгиба (бронированный кабель) | от 8x до 12x наружного диаметра (в зависимости от числа жил) | Базовый: 12x (одножильные), 15x (многожильные) | Базовый: 15x (одножильные), 12x (многожильные) |

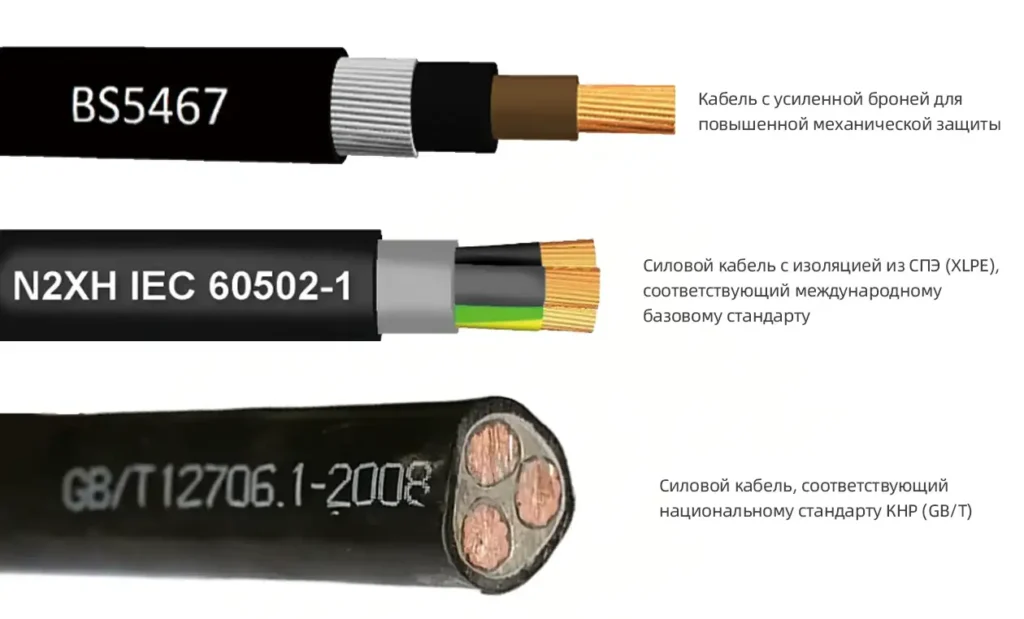

Модульный технический анализ
Конструктивные профили токопроводящих жил
Конструкции жил во всех трех стандартах сводятся к конфигурациям из отожженной меди или алюминия, регламентируемым производными от IEC 60228 стандартами. Однако ограничения по применению различаются. BS 5467 ориентирован строго на жилы Класса 1 (однопроволочные) и Класса 2 (многопроволочные круглые или секторные) для стационарной прокладки. IEC 60502 явно допускает использование гибких жил Классов 5 и 6 в рамках своего базового применения. GB/T 12706 напрямую гармонизирован с GB/T 3956, используя идентичные IEC показатели электрического сопротивления, но оптимизирован под масштабное промышленное производство с преимущественным применением высокоуплотненных секторных жил многожильных кабелей для снижения общей массы кабеля и материалоемкости.
Расхождения в толщине изоляции
Для кабелей низкого напряжения с изоляцией из СПЭ (XLPE) расчеты номинальной толщины изоляции практически совпадают для больших сечений, но расходятся на малых сечениях:
- Малые сечения (≤16 мм²): BS 5467 регламентирует более тонкий слой изоляции 0,6 мм для сечения 1,5 мм², в то время как IEC 60502 и GB/T 12706 устанавливают жесткий нижний предел 0,7 мм.
- Большие сечения (≥240 мм²): Стандарты полностью сходятся на значении 1,7 мм. Основное отличие заключается в методах контроля: GB/T 12706 предписывает строгую проверку минимальной толщины (tmin≥0,9tном−0,1 мм), оставляя производителю более узкий допуск на отрицательное отклонение по сравнению с общими базовыми требованиями IEC.
Механические свойства оболочки и бронирование
Механические свойства оболочек демонстрируют наиболее существенные конструктивные различия:
- BS 5467: Спроектирован исключительно для жестких условий эксплуатации с высокими механическими нагрузками. Требует применения плотного ПВХ-пластиката Типа 9 (PVC Type 9) в сочетании со сплошным тяжелым покровом из бронированными стальными проволоками (SWA). Это обеспечивает превосходную прочность на продольное растяжение, что делает кабель идеальным для глубоких траншей и прокладки непосредственно в грунте.
- IEC 60502-1: Предоставляет универсальную структуру, допускающую применение как ленточной, так и проволочной брони. Требования к оболочке варьируются в зависимости от того, указаны ли в проекте параметры защитного шланга общего назначения (ST1) или термостабилизированного (ST2).
- GB/T 12706.1: Адаптирован преимущественно под конфигурации с броней из двух стальных лент (тип YJV22). Данная конструкция обеспечивает непревзойденную защиту от радиального раздавливания и грызунов при прокладке в кабельных каналах, бетонированных блоках и грунте, но уступает британским аналогам с проволочной броней в прочности на продольное растяжение.
