Выбор оптимальной конструкции несущего элемента для низковольтных СИП (0,6/1 кВ)

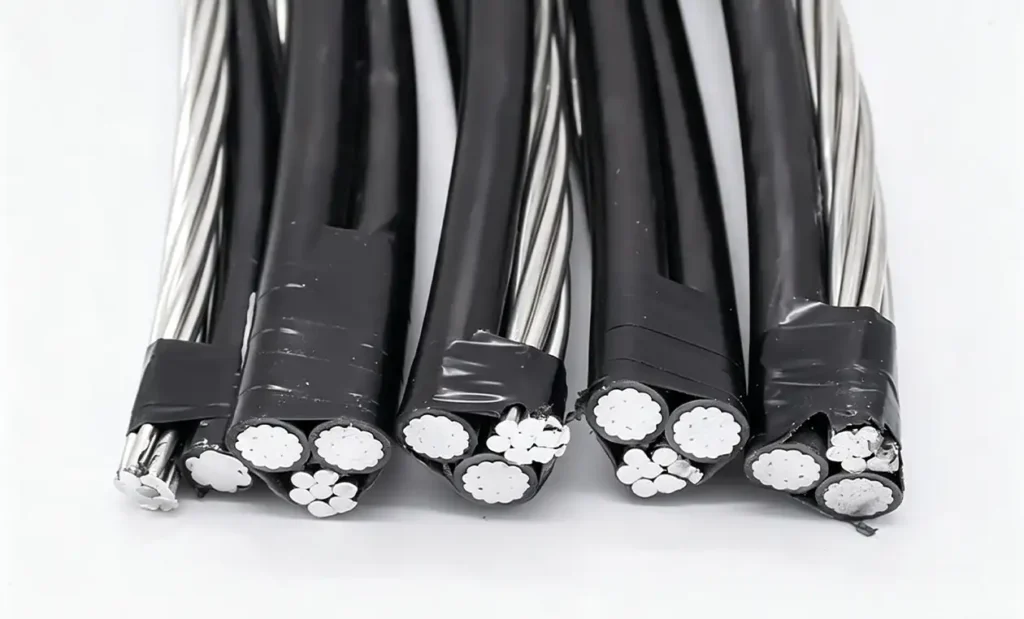

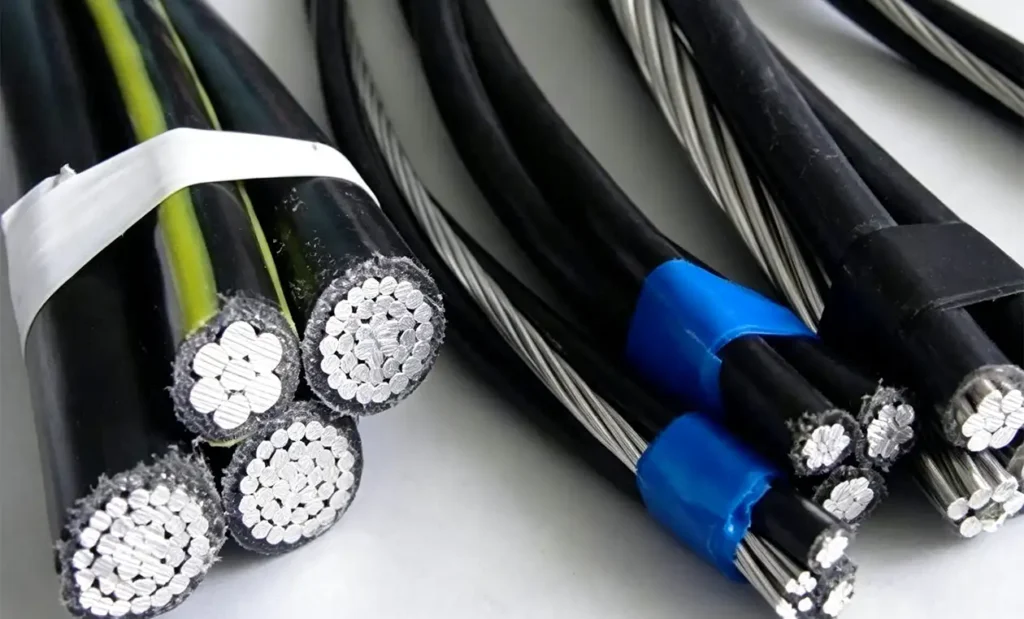

В низковольтных самонесущих изолированных проводах (СИП / LV ABC, номинальное напряжение 0,6/1 кВ) применяются три основные системы несущих элементов: система с изолированной несущей нулевой жилой (NFC 33-209), самонесущая система (HD 626 S1) и система со стальным несущим тросом (ANSI/ICEA S-76-474).
Выбор подходящей конфигурации напрямую зависит от механических растягивающих нагрузок, коррозионных параметров окружающей среды и требований к безопасности:
- Система с изолированной несущей нулевой жилой: В качестве нулевого провода, воспринимающего механическую нагрузку, используется изолированная жила из алюминиевого сплава (AAAC 6201). Это оптимальное решение для средних и больших пролетов в городских распределительных сетях.
- Самонесущая система: Механическое натяжение равномерно распределяется между всеми фазными жилами, что делает эту систему подходящей для небольших пролетов.
- Система со стальным несущим тросом: Использует несущий трос типа ACSR (сталеалюминиевый) для магистральных линий электропередачи с повышенными механическими нагрузками.
Сравнительная таблица технических характеристик систем СИП
Приведенные ниже параметры определяют конструктивные, механические и электрические различия между тремя основными стандартами систем СИП в соответствии с требованиями IEC 60502-1, NFC 33-209 и HD 626.
| Технический параметр | Система с изолированной несущей нулевой жилой (NFC 33-209) | Самонесущая система (HD 626 S1) | Система со стальным несущим тросом (голым или изолированным) (ANSI/ICEA) |
| Основной материал несущего элемента | Сплав AAAC (Al-Mg-Si 6201) | Отсутствует (натяжение распределено по фазным жилам из AAC) | Трос ACSR или оцинкованная стальная проволока |
| Диапазон прочности на разрыв | 295–320 МПа | 160–200 МПа (на одну фазную жилу) | 1200–1400 МПа (стальной сердечник) |
| Восприятие механической нагрузки | Ток несущей нулевой жилой | Равномерно распределена между 4 жилами | Выделенным стальным/сталеалюминиевым тросом |
| Стандартная длина пролета | Средние и большие пролеты (50–80 м) | Малые пролеты (30–40 м) | Сверхбольшие пролеты (> 100 м) |
| Материал изоляции | XLPE (СПЭ) или HDPE (ПНД) (сажа ≥ 2%) | XLPE (сшитый полиэтилен) | Дополнительная оболочка из ПВХ / СПЭ или без изоляции |
| Макс. рабочая температура | 90 °C (длительно) / 250 °C (при к.з.) | 90 °C (длительно) / 250 °C (при к.з.) | 90 °C (длительно) / 250 °C (при к.з.) |
| Коррозионная стойкость | Высокая (изолированный сплав) | Высокая (изолированный алюминий AAC) | От умеренной до низкой (риск атмосферной коррозии) |
| Электрическая функция нулевого провода | Совмещает функции нулевого рабочего проводника и несущего троса | Фазные жилы передают ток; нулевой провод не является несущим | Нулевой рабочий проводник + восприятие высокой механической нагрузки |
Технический анализ архитектур несущих систем СИП
1. Система с изолированной несущей нулевой жилой (Французский стандарт NFC 33-209)
В этой системе вся механическая нагрузка приходится исключительно на изолированную нулевую жилу из алюминиевого сплава AAAC (обычно сечением 50 мм², 70 мм² или 95 мм²). Фазные жилы из технического алюминия (AAC) свободно скручены вокруг несущего элемента и не perceived механических напряжений.
- Ключевое преимущество: Исключает риск коротких замыканий, вызванных механическим напряжением между фазами.
- Область применения: Городские и сельские распределительные сети, требующие высокой надежности при средней длине пролетов (50–80 м).
2. Четырехжильная самонесущая система (Европейский стандарт HD 626 S1)
В данной конфигурации отсутствует отдельная высокопрочная несущая жила. Все четыре жилы (3 фазы + ноль) выполнены из технического алюминия (AAC) и натягиваются с одинаковым усилием при помощи четырехпазовых анкерных зажимов.
- Ключевое преимущество: Более низкая стоимость производства и унифицированная арматура.
- Область применения: Ответвления к зданиям с малыми пролетами (30–40 м), вводные кабели и жилые зоны с низкой ветровой нагрузкой.
3. Система со стальным несущим тросом / ACSR (Стандарт ANSI / ICEA)
Использует в качестве несущего элемента сталеалюминиевый провод (ACSR) или монолитный канат из оцинкованной стали. Нулевой проводник может быть как голым, так и изолированным.
- Ключевое преимущество: Максимальная разрывная прочность для экстремальных пролетов и зон с высокой гололедной нагрузкой.
- Область применения: Переходы через реки, горная местность и магистральные линии большой протяженности с пролетами свыше 100 метров.
