Частичный разряд (ЧР / PD) является основной причиной необратимой деградации диэлектрика и преждевременного выхода из строя изоляционных систем кабелей среднего и высокого напряжения. Согласно мировой статистике энергоснабжающих организаций, более 80% пробоев изоляции в кабелях из сшитого полиэтилена (XLPE) и ПВХ (PVC) предваряются длительной активностью частичных разрядов.
Влияние ЧР на срок службы изоляции носит нелинейный характер: оно характеризуется длительным инкубационным периодом, за которым следует стремительное экспоненциальное нарастание. Как только образуется стабильный обугленный путь частичного разряда, остаточный ресурс диэлектрической матрицы экспоненциально сокращается, превращая систему, рассчитанную на 30-летний срок службы, в катастрофическое короткое замыкание за считанные месяцы или даже дни.
Матрица технических параметров: влияние ЧР на срок службы изоляции
Различные типы частичных разрядов разрушают полимерные структуры с разной скоростью из-за их специфических физических механизмов и локализации в структуре кабеля:
| Категория ЧР | Типичный диапазон заряда | Основные продукты деградации | Скорость деградации / Уровень угрозы ресурсу |
| Внутренний разряд (в пустотах / раковинах) | 5 pC — 500 pC | CO, CO₂, проводящий углерод, микровлага | Критический (смертельный): Развивается в объеме XLPE; тепло и газы не могут рассеиваться, что быстро инициирует триинг. |
| Межфазный (поверхностный) разряд | 100 pC — 2000 pC | Щавелевая кислота, озон, проводящие трекинг-пути | Высокий (острый): Возникает в муфтах/заделках кабеля; приводит к быстрому поверхностному трекингу и межфазным перекрытиям. |
| Коронный разряд | 10 pC — 100 pC | Озон (O₃), оксиды азота (NOₓ), азотная кислота | Умеренный (прогрессирующий): Разрушает открытые компоненты концевых заделок, разъедая изоляцию снаружи внутрь. |
Механика деградации: как ЧР разрушает полимерную изоляцию
Частичные разряды разрушают долговременную молекулярную целостность диэлектриков кабеля посредством комбинации локальных химических, термических и механических напряжений.
1. Бомбардировка высокоэнергетическими частицами
Ионизация газа внутри дефекта изоляции ускоряет свободные электроны и ионы под действием интенсивного локального электрического поля. Эти высокоэнергетические частицы непрерывно бомбардируют окружающую матрицу XLPE или PVC. Их кинетическая энергия регулярно превышает энергию ковалентных связей полимерного скелета — в частности, связей углерод-углерод (C-C, ≈ 3.6 eV) и углерод-водород (C-H, ≈ 4.2 eV), что вызывает немедленный разрыв цепей, снижение молекулярной массы и structural разрушение.
2. Термический пиролиз в микрозонах
Хотя макроэнергетический профиль одиночного импульса ЧР незначителен, зона попадания разряда является микроскопической. В течение наносекундного импульса разряда мгновенная плотность мощности в точке удара резко возрастает, создавая локальные температуры в несколько сотен градусов Цельсия. Это микроскопическое термическое напряжение плавит и газифицирует окружающий полимер, оставляя после себя проводящие углеродные трекинг-пути (графитизацию), которые работают как микроскопические игольчатые электроды внутри жилы кабеля.
3. Химическое закисление и окисление
Активность ЧР в замкнутых воздушных карманах расщепляет молекулы кислорода и азота, образуя озон (O₃) и вступая в реакцию со следами окружающей влаги с образованием высокоагрессивной азотной кислоты (HNO₃). Эти активные окислители атакуют нестабильные свободные радикалы, созданные разрывом полимерных цепей, ускоряя окропление материала, растрескивание под напряжением и физическое отслаивание стенок полости.
4. Распространение электрического триинга

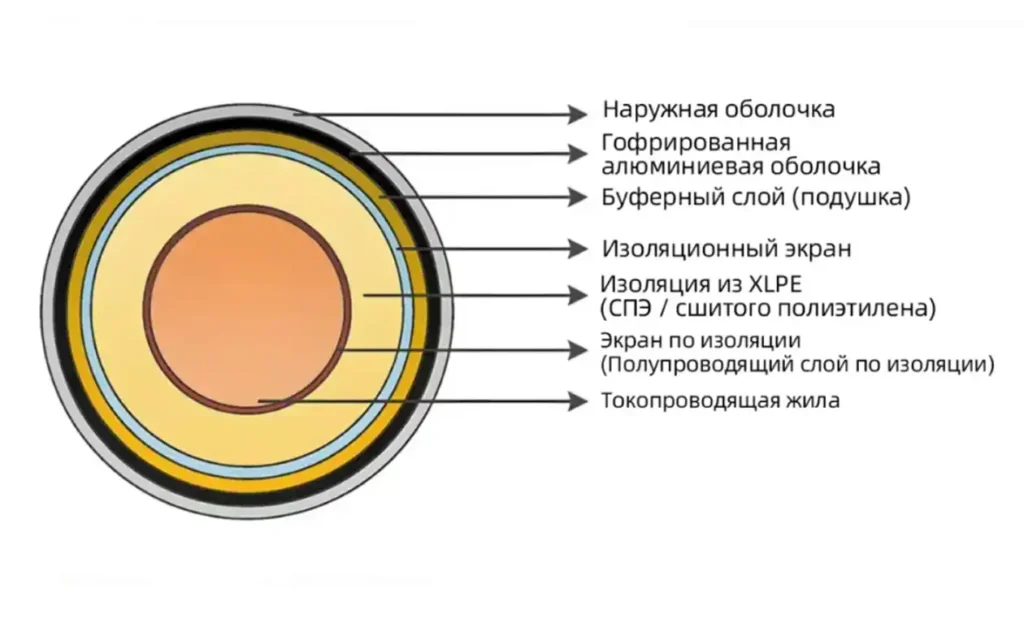

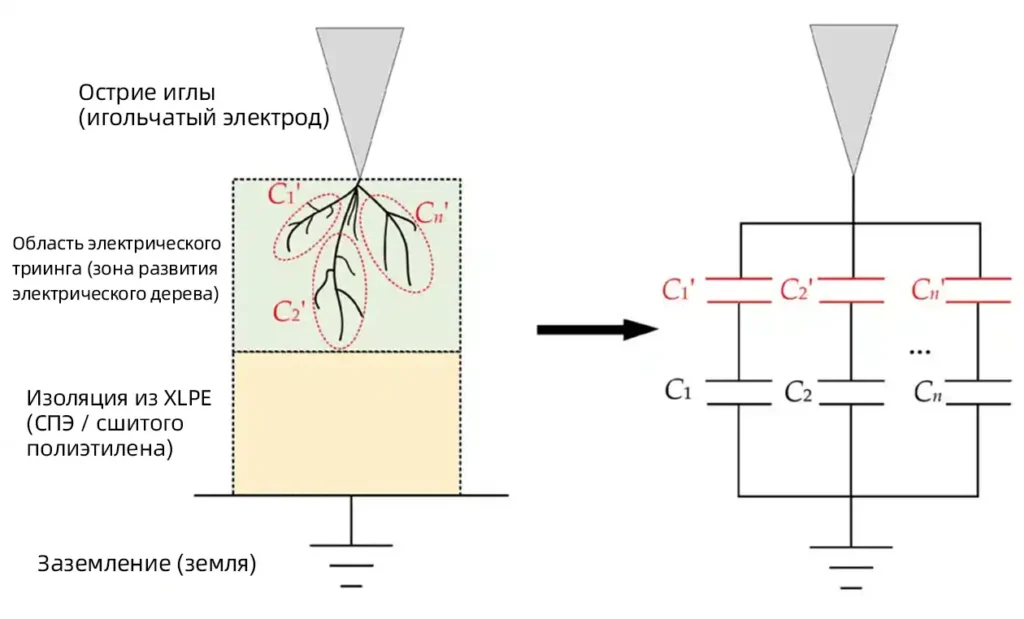

По мере разрушения стенок полости образуются микроскопические обугленные кратеры. Эти острые кратеры искажают локальную геометрию, усиливая градиент электрического поля (Eₘₐₓ) на вершине дефекта:
Eₘₐₓ ≈ 2V / [r・ln (1 + 4d/r)]
Где r представляет радиус вершины дефекта, а d — оставшуюся толщину изоляции. Когда Eₘₐₓ превышает электрическую прочность полимера, микроскопические проводящие каналы разрастаются наружу в виде ветвистой структуры, известной как электрический триинг (водные/электрические триинги). Единожды возникнув, дерево растет автономно с ускоряющейся скоростью, пока не замкнет зазор между основным проводником и экраном заземления, вызывая мгновенный диэлектрический пробой.
