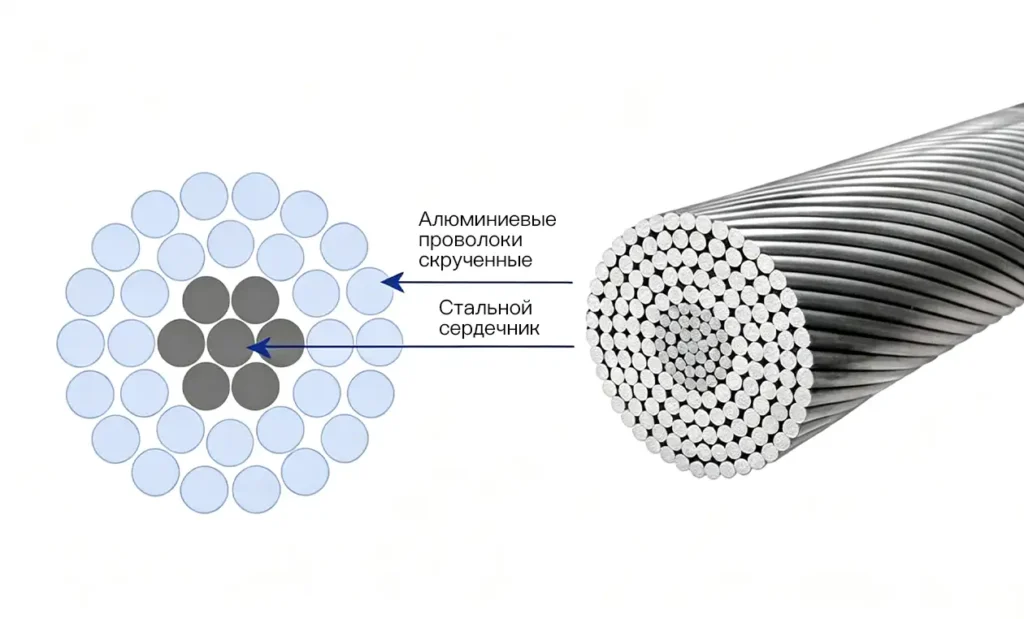

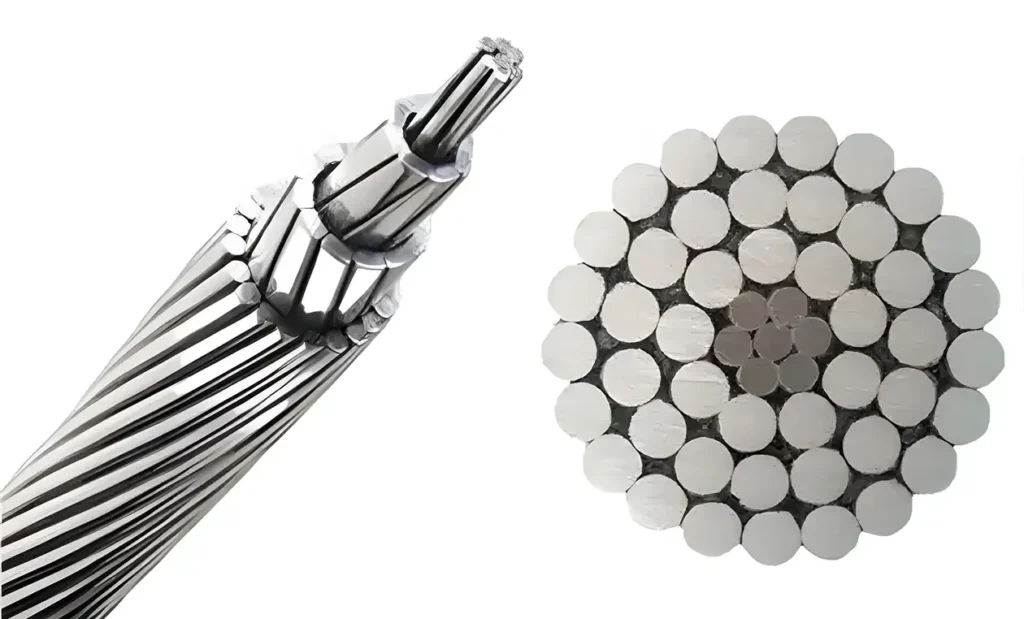

Алюминиевый провод, усиленный стальным сердечником (ACSR), представляет собой стандартный для отрасли комбинированный проводник, предназначенный для воздушных линий электропередачи и распределительных сетей. Он сочетает в себе высокую электрическую проводимость внешних повивов из электротехнического алюминия марки (1350-H19) и превосходную механическую прочность на разрыв центрального сердечника из высокопрочной оцинкованной стальной проволоки. Эта гибридная конструкция позволяет осуществлять передачу высокого напряжения на большие пролеты без excessive (чрезмерной) стрелы провеса, что существенно снижает затраты на опорные конструкции при сохранении механической целостности в условиях экстремальных климатических нагрузок, механических напряжений и температурного расширения.
Матрица сравнения технических параметров
| Параметр | Стандартный ACSR (IEC 61089) | ACSR/AW (Плакированный алюминием стальной сердечник) | AAC (Полностью алюминиевый провод) | AAAC (Провод из алюминиевого сплава) |
| Основной материал сердечника | Оцинкованная стальная проволока | Стальная проволока, плакированная алюминием | Отсутствует (Алюминий 1350-H19) | Сплав Al-Mg-Si 6201-T81 |
| Отношение прочности на разрыв | От высокой до очень высокой | Высокое | Низкое | Средне-высокое |
| Коррозионная стойкость | Умеренная (Стандартное цинковое покрытие) | Превосходная (Метастабильный слой Al) | Высокая | Высокая |
| Проводимость (% IACS) | ~61% (Слой Al) / ~9% (Сталь) | ~61% (Слой Al) / 14–20% (Сердечник AW) | ~61% | ~52.5% |
| Максимальная длина пролета | Большие пролеты (>300 м) | Большие пролеты (Прибрежные/промышленные зоны) | Короткие пролеты (<100 м) | Средне-большие пролеты |
| Соотношение массы и прочности | Сбалансированное | Оптимизированное (Легче стандартного) | Сильная стрела провеса под натяжением | Малый вес, высокая прочность |
Ключевые механические и электрические характеристики
- Высокое соотношение прочности и веса: Высокопрочный стальной сердечник воспринимает механические нагрузки, что позволяет увеличить расстояние между опорами ЛЭП и сократить расходы на строительно-монтажные работы.
- Устойчивость к термическому расширению: Более низкий суммарный коэффициент теплового расширения по сравнению со стандартными проводами AAC обеспечивает минимальную стрелу провеса при высоких токовых нагрузках.
- Варианты защиты от коррозии: Поставляется с легкой, средней или плотной смазкой сердечника (смазка типа -Z) в соответствии со спецификациями IEC для предотвращения внутренней деградации сердечника.
- Совместимость с системами гашения вибрации: Легко оснащается гасителями вибрации типа Стокбриджа (Stockbridge) и защитными протекторами (защитной арматурой) для рассеивания высокочастотной эоловой вибрации, вызываемой ветром.
