Руководство по многожильным гибким кабелям: EN 50525 H05VV-F, H07Z-K, 2491B, 2491X

Что такое многожильный гибкий кабель? Технический обзор и область применения

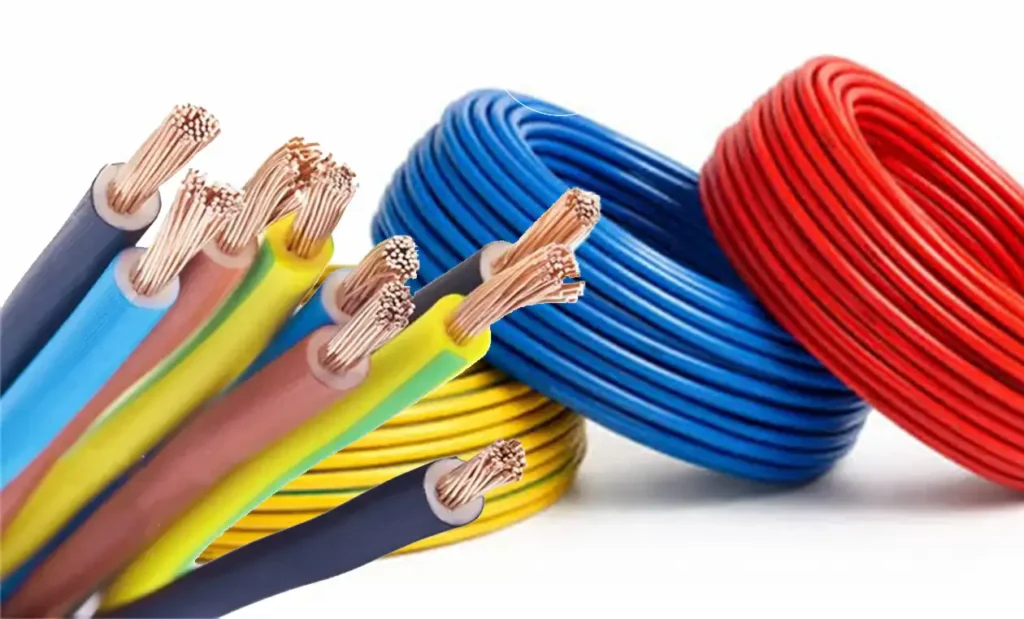

Многожильные гибкие кабели — это универсальные электрические проводники, предназначенные для динамических применениях, требующих многократного изгиба, высокой механической прочности и надежной передачи сигналов или электроэнергии. Изготовленные в соответствии с гармонизированными стандартами (HAR), такими как EN 50525, эти кабели оснащены гибкими жилами из мягкой отожженной медной проволоки Класса 5 или Класса 6 согласно IEC 60228[1]. Они изолированы и защищены оболочкой из специализированных термопластичных или термореактивных композитов, таких как ПВХ (поливинилхлорид)[2] или LSZH (малодымный безгалогенный композит)[3], для обеспечения заданных номиналов напряжения (300/500 В до 450/750 В), температурных диапазонов (от -15°C до +90°C) и требований пожарной безопасности в соответствии с испытаниями на нераспространение горения IEC 60332-1-2[4].

Сводная таблица технических параметров

Детализация технических спецификаций

H05VV-F (Гармонизированный гибкий кабель для легких условий эксплуатации)

• Стандарт: BS EN 50525-2-11
• Токопроводящая жила: Многопроволочная гибкая жила из отожженной меди Класса 5 (IEC 60228[1])
• Номинальное напряжение: 300/500 В
• Конструкция: Гибкая многожильная скрутка с изоляцией из ПВХ[2] и наружной оболочкой из ПВХ
• Область применения: Идеально подходит для бытовой техники, офисного оборудования и легкого переносного инструмента, подвергающегося средним механическим нагрузкам в сухих помещениях.

H07Z-K (Гармонизированный высокотемпературный гибкий провод LSZH)

• Стандарт: BS EN 50525-3-41
• Токопроводящая жила: Гибкая медная жила Класса 5
• Номинальное напряжение: 450/750 В
• Конструкция: Одножильный провод, безгалогенная сшитая изоляция (композит EI 5)
• Область применения: Разработан специально для внутреннего монтажа в шкафах управления, щитовом оборудовании и на общественных объектах, где риски возгорания, выделения токсичных газов и дыма являются критическими.

2491B (Одножильный монтажный провод LSZH по стандарту BS)

• Стандарт: BS 7211 / Гармонизированный аналог H07Z-K
• Номинальное напряжение: 450/750 В (от 0,75 $mm^2$ до 630 $mm^2$)
• Термические характеристики: Длительная эксплуатация при температуре до +90°C
• Соответствие требованиям безопасности: Низкое дымовыделение и нулевое содержание галогенов[3] согласно IEC 60754-1/2 и IEC 61034-2, что предотвращает образование коррозионно-активных кислых газов при горении.

2491X (Одножильный монтажный провод ПВХ по стандарту BS)

• Стандарт: BS 6004 / Гармонизированный аналог H07V-K
• Номинальное напряжение: 450/750 В (300/500 В для сечений менее 1,5 $mm^2$)
• Температурный диапазон: от -15°C до +70°C при статической прокладке, более высокие рабочие пределы при контролируемом монтаже
• Область применения: Общий внутренний монтаж в кабель-каналах и трубах, распределительных шкафах, а также гибкие стационарные соединения внутри закрытых трасс оборудования.

Инженерно-техническое резюме CJDL CABLE

Для легкого переносного оборудования и бытовых приборов кабель H05VV-F остается практичным стандартом по умолчанию в сухих помещениях. В то же время кабели с изоляцией LSZH, такие как H07Z-K и 2491B, являются правильным выбором для объектов с повышенными требованиями к пожаробезопасности, плотности дыма и выделению токсичных газов — в шкафах управления, комплектных распределительных устройствах и на общественных объектах. Все гибкие кабели CJDL CABLE производятся и проходят регулярные испытания в соответствии со стандартом EN 50525, оснащаются жилами Класса 5 по IEC 60228 и обладают подтвержденной стойкостью к распространению горения по IEC 60332-1-2.
