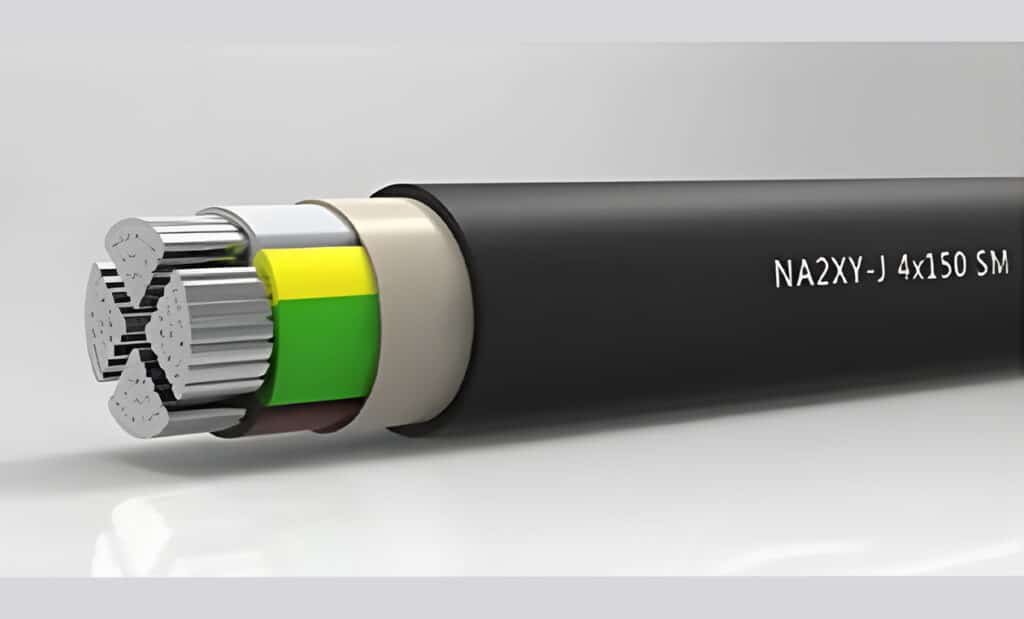

Кабель NA2XY подходит для прокладки непосредственно в грунте на открытом воздухе при условии его размещения в защитных трубах, кабельных каналах или бетонных лотках с обустройством сплошной подушки из промытого песка. Являясь небронированным силовым кабелем с алюминиевыми жилами, изоляцией из сшитого полиэтилена (СПЭ/XLPE) и внешней оболочкой из поливинилхлорида (ПВХ/PVC) на номинальное напряжение 0,6/1 кВ, NA2XY обладает высокой термостойкостью (длительно допустимая температура нагрева жил до 90°C) и отличной влагостойкостью. Однако из-за отсутствия брони из стальных проволок или лент прокладка кабеля напрямую в грунт без дополнительной защиты подвергает внешнюю ПВХ-оболочку механическим напряжениям, точечному раздавливанию острыми камнями и рискам повреждения при случайных ударах в ходе земляных работ.
Матрица технических данных: Технические характеристики кабеля NA2XY
| Технический параметр | Спецификация / Предел | Стандарт / Требование |
| Материал жилы | Однопроволочная (Класс 1) или многопроволочная (Класс 2) алюминиевая жила | IEC 60228 [1] |
| Тип изоляции | Сшитый полиэтилен (XLPE) | IEC 60502-1 [2] |
| Материал наружной оболочки | Не распространяющий горение поливинилхлорид (ПВХ/PVC) | IEC 60332-1-2 |
| Номинальное напряжение () | 0,6/1 кВ | IEC 60502-1 [2] |
| Макс. температура нагрева жил | 90°C (в нормальном режиме) / 250°C (при коротком замыкании с) | IEC 60502-1 [2] |
| Требования к подземной прокладке | Требуется вторичная механическая защита (труба/канал/песчаная подушка) | HD 603 [3] |
| Минимальный радиус изгиба | Одножильный: 15x наружных диаметров / Многожильный: 12x наружных диаметров | VDE 0298-3 |
Требования к механической защите при подземной прокладке на открытом воздухе
Небронированные силовые кабели, такие как NA2XY, требуют выполнения конструктивных предосторожностей при подземной прокладке вне помещений для предотвращения деградации изоляционной оболочки и повреждения жил:

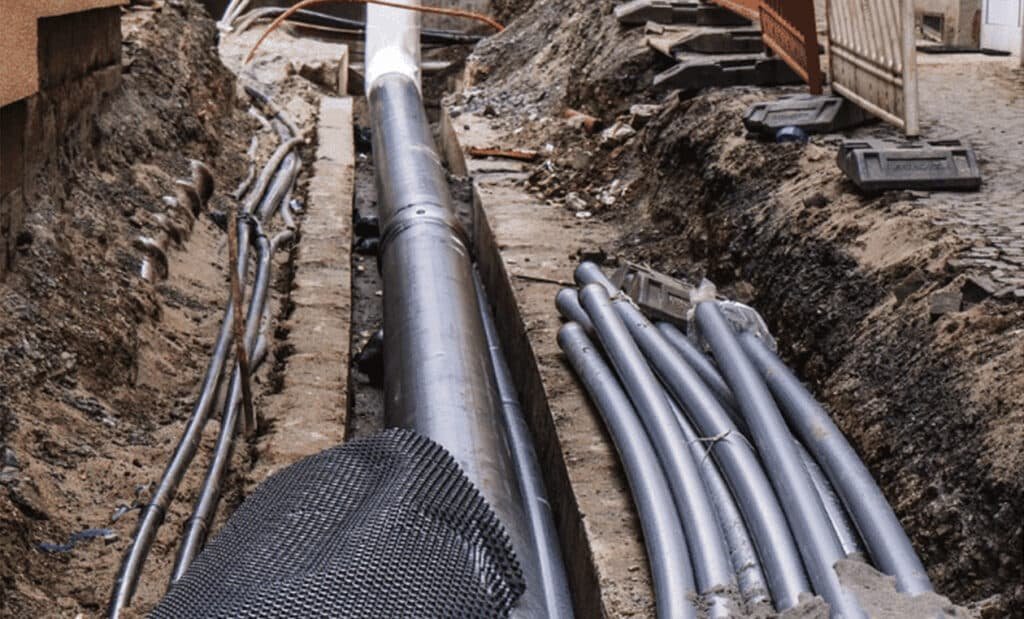

- Песчаная подушка: Траншея для кабеля должна быть выстлана слоем осевшего, хорошо уплотненного мелкого промытого песка толщиной не менее 100 мм под кабелем и вокруг него. Это предотвращает проколы внешней ПВХ-оболочки острыми фракциями грунта под давлением при его просадке.
- Жесткие трубы и кабель-каналы: На участках с высокой транспортной нагрузкой, при пересечении дорог или в точках ввода в плотный грунт кабель NA2XY необходимо прокладывать в трубах из полиэтилена высокой плотности (ПНД/HDPE) [4] или жесткого ПВХ для компенсации внешних статических и динамических физических нагрузок.
- Сигнальные ленты и защитные плиты: Полимерные сигнальные ленты или бетонные защитно-сигнальные плиты должны укладываться на высоте от 200 мм до 300 мм над трассой кабеля для визуального и физического предупреждения о наличии кабеля при последующих раскопках.
Инженерный обзор CJDL CABLE
Алюминиевый кабель NA2XY является экономически эффективным решением для протяженных наружных питающих линий при условии защиты небронированной ПВХ-оболочки с помощью песчаной подушки и защитных труб. Компания CJDL CABLE производит кабель NA2XY в соответствии со стандартом IEC 60502-1 на номинальное напряжение 0,6/1 кВ и длительно допустимую температуру нагрева жил 90°C. При подземной прокладке наша инженерная группа рекомендует руководствоваться правилами монтажа HD 603 S1 / VDE 0276-603 с обустройством песчаной подсыпки и укладкой защитно-сигнальных покрытий.
