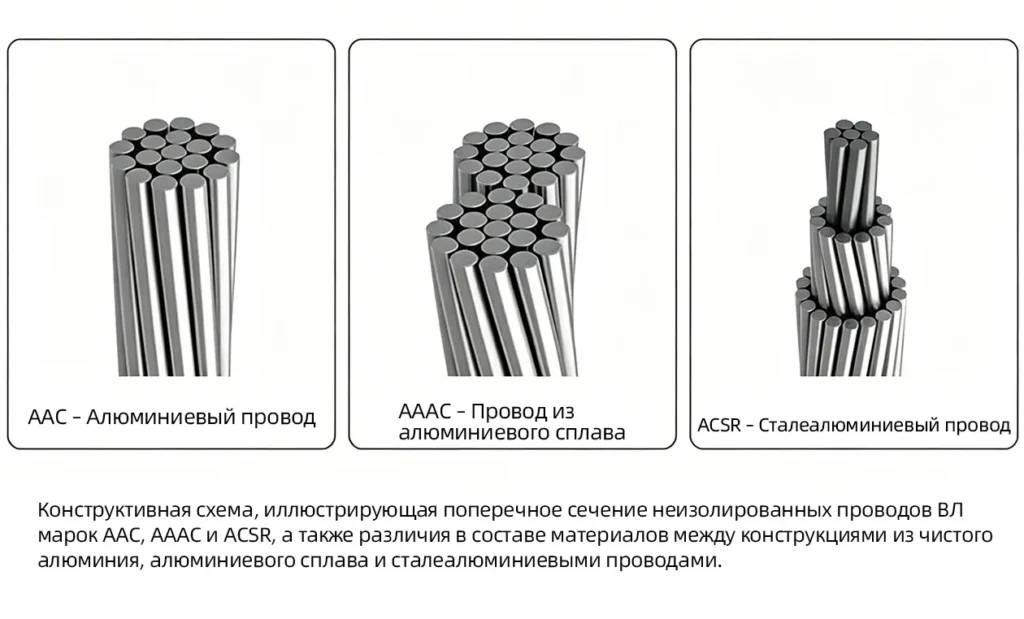

Основные различия между проводами AAC, AAAC и ACSR
Провода AAC , AAAC и ACSR представляют собой неизолированные провода для воздушных линий электропередачи и распределительных сетей. Основные различия между ними заключаются в составе материала, механической прочности, соотношении массы к длине пролета и электропроводности.
- AAC состоит из проволок рафинированного алюминия с минимальной чистотой 99,7%, что обеспечивает максимальную электропроводность, но наименьшую механическую прочность, ограничивая его применение короткими пролетами.
- AAAC изготавливается из высокопрочного алюминиево-магниево-кремниевого сплава (обычно марки 6201-T81), обеспечивая оптимизированное удельное соотношение прочности к массе и превосходную коррозионную стойкость для средних и длинных пролетов.
- ACSR имеет внутренний сердечник из высокопрочных оцинкованных или защищенных другим покрытием стальных проволок, поверх которого навиты внешние повивы из электротехнического алюминия, что обеспечивает максимальную прочность на разрыв, необходимую для больших пролетов и тяжелых гололедно-ветровых нагрузок.
Матрица сравнения технических параметров
В приведенной ниже структурированной матрице изложены механические, электрические и термические пределы проводов AAC, AAAC и ACSR на основе отраслевых стандартов (спецификации ASTM/IEC).
| Технический параметр | AAC | AAAC | ACSR |
| Состав материала | Алюминий 1350-H19 (чистота ≥ 99.7%) | Алюминиевый сплав Al-Mg-Si 6201-T81 | Алюминий 1350-H19 / Сердечник из оцинкованной стали |
| Удельная электропроводность | ~61,2% IACS | ~52,5% IACS | ~61% IACS (только для алюминиевых повивов) |
| Прочность на разрыв | Низкая (ок. 160–200 МПа) | Средне-высокая (ок. 295–325 МПа) | Высокая и сверхвысокая (до 1200+ МПа для сердечника) |
| Удельная прочность (соотношение прочности к массе) | Низкая | Высокая | Средняя (высокая масса из-за стального сердечника) |
| Коррозионная стойкость | Высокая (в слабоагрессивных средах) | Отличная (оптимально для прибрежных зон) | Умеренная (склонность к гальванической коррозии при повреждении покрытия) |
| Макс. температура длительного нагрева | От 75°C до 90°C | 90°C | От 75°C до 90°C |
| Основная область применения | Городские распределительные сети, короткие пролеты | Распределительные сети в прибрежных зонах, средние и длинные пролеты | Высоковольтные ЛЭП, длинные (большие) пролеты |
Спецификации отдельных типов проводов и анализ их конструкции

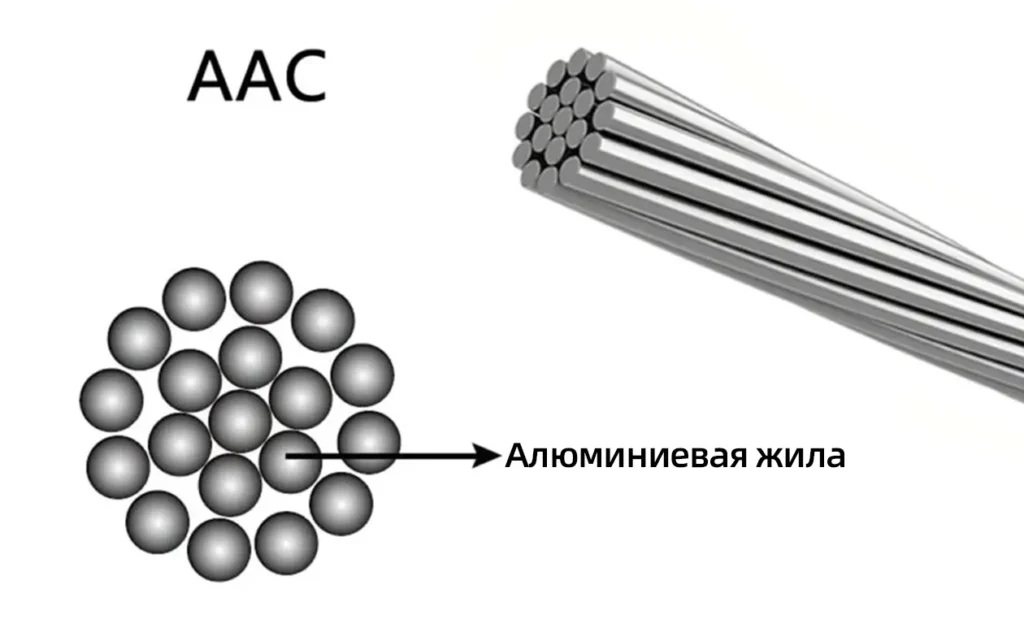

Обзор незащищенных алюминиевых проводов AAC (провода марки А)
Провода AAC изготавливаются в соответствии со стандартами ASTM B231 и IEC 61089. Поскольку они полностью состоят из электротехнического алюминия, они обладают отличной стойкостью к гальванической коррозии и высокой электропроводностью. Однако из-за низкого предела текучести чистого алюминия их применение строго ограничено стрелой провеса. Они применяются преимущественно в городских районах, где длина пролетов небольшая, а опоры расположены с малым шагом.

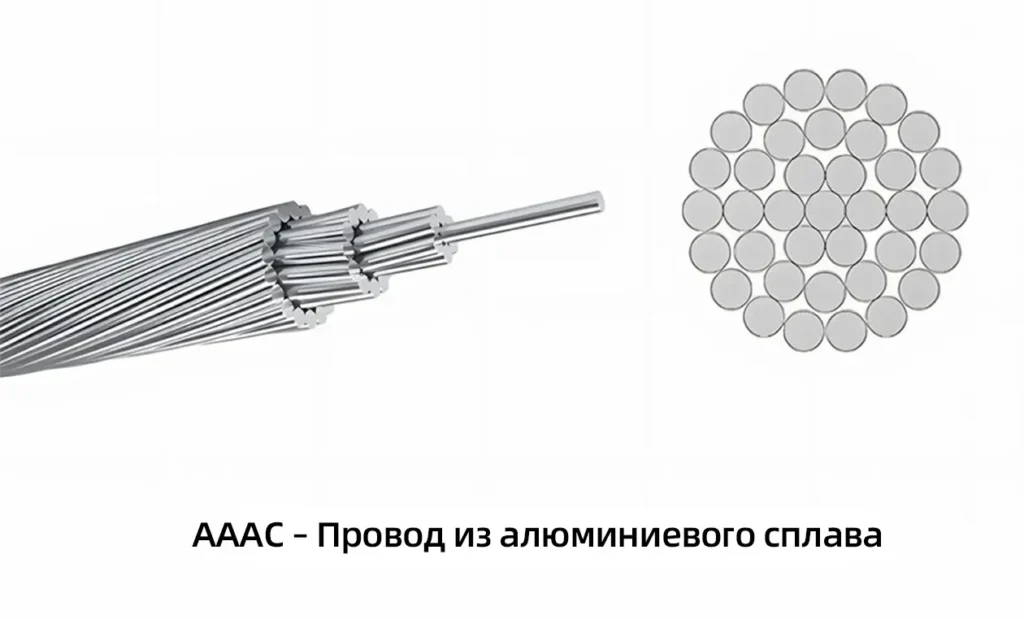

Обзор проводов из алюминиевого сплава AAAC (провода марки АН / АЖ)
Провода AAAC изготавливаются из алюминиевого сплава марки 6201-T81 в соответствии со стандартами ASTM B399 и IEC 60104. Добавление магния и кремния в сочетании с термообработкой увеличивает прочность на разрыв почти на 60% по сравнению со стандартным проводом AAC, снижая электропроводность по шкале IACS лишь приблизительно на 9%. Высокая удельная прочность (соотношение прочности к массе) позволяет увеличить длину пролетов, уменьшить стрелу провеса и снизить механическую нагрузку на опоры ЛЭП.

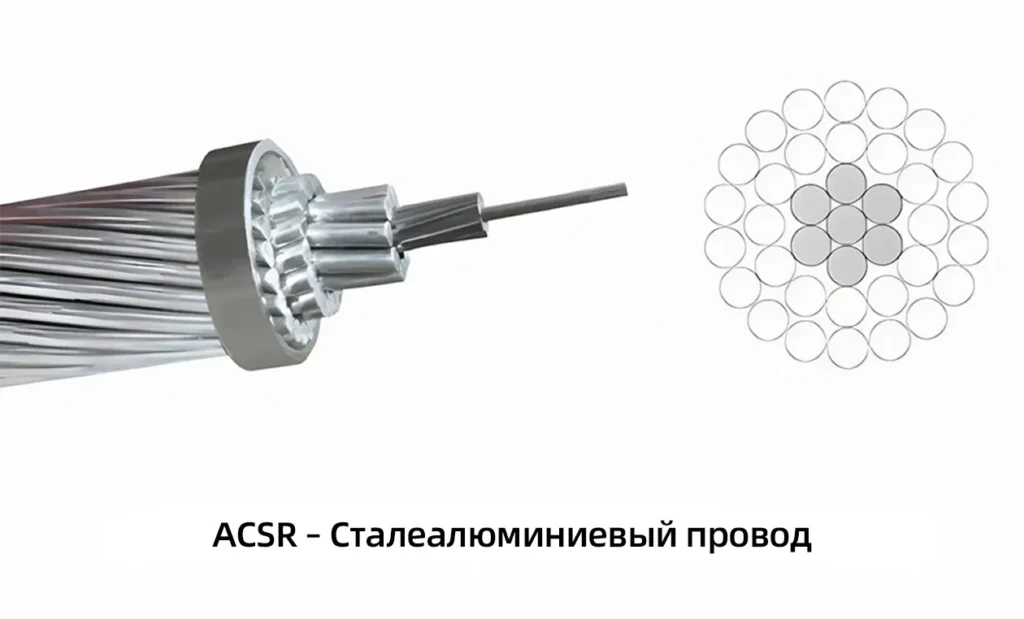

Обзор сталеалюминиевых проводов ACSR (провода марки АС)
Провода ACSR проектируются в соответствии со стандартами ASTM B232 и IEC 61089 для решения сложных инженерных задач, связанных со сверхдлинными пролетами и высокими нагрузками. Механическая нагрузка в основном воспринимается центральным стальным сердечником (который может быть оцинкованным, плакированным алюминием или покрытым сплавом мишметалла), в то время как внешние алюминиевые повивы служат основным токопроводящим трактом. Основным недостатком проводов ACSR является их большая общая масса и уязвимость к внутренней гальванической коррозии в условиях высокой коррозионной активности или морского климата.
