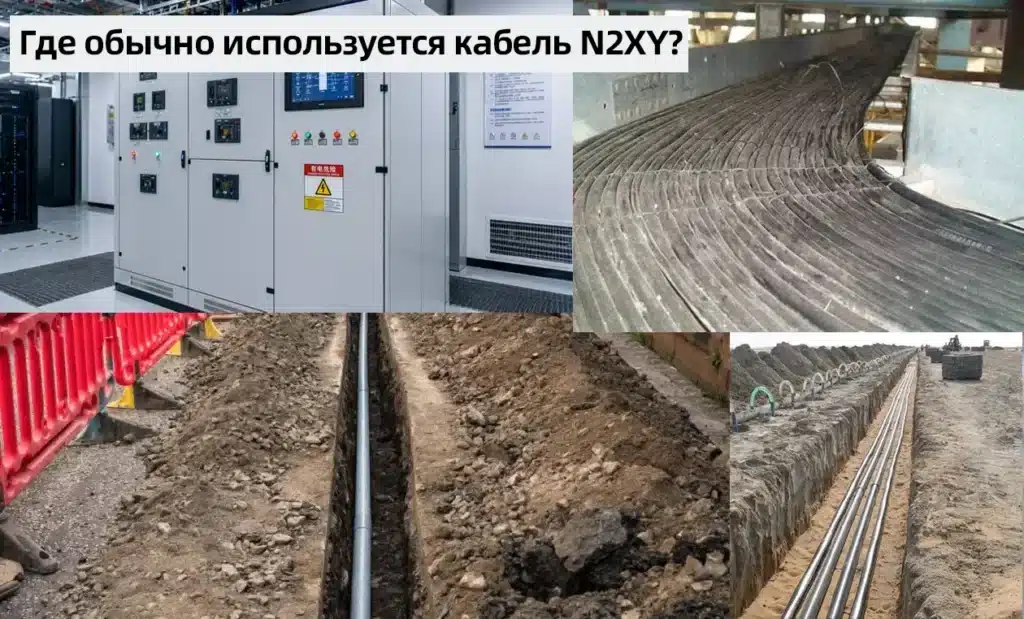

Типовые сценарии применения кабелей N2XY
Кабели N2XY предназначены преимущественно для стационарной прокладки в низковольтных системах электроснабжения и распределения электроэнергии с номинальным напряжением 0,6/1 кВ. В отличие от кабелей NA2XY, в которых используется алюминий, кабели N2XY оснащены отожженными медными жилами, обеспечивающими более высокую электропроводность и превосходную гибкость. Они идеально подходят для промышленных предприятий, коммерческих зданий, электростанций и местных энергетических сетей, где требуются надежные электрические характеристики и высокая термостойкость.
Матрица технической пригодности и условий окружающей среды
Область применения кабелей N2XY определяется свойствами их материалов: изоляция из сшитого полиэтилена (XLPE) обеспечивает высокую нагрузочную способность по температуре (+90 °C), а наружная оболочка из поливинилхлорида (ПВХ) обеспечивает механическую защиту и защиту от воздействия окружающей среды.
| Условия эксплуатации / Среда | Статус пригодности | Эксплуатационные условия / Ограничения |
| Кабельные лотки / Трубы внутри помещений | Полностью пригодно | Превосходно подходит для вертикальных стояков и кабельных трасс; требуется соблюдение правил пожарной безопасности. |
| Прямая прокладка в земле (подземная) | Пригодно | Допускается прокладка непосредственно в грунте; требуется дополнительная механическая защита (например, кабельные каналы или трубы) при высоких механических напряжениях или интенсивном движении транспорта, так как кабель является небронированным. |
| Наружная прокладка / На открытом воздухе | Пригодно | УФ-стабилизированная ПВХ-оболочка позволяет использовать кабель на открытом воздухе; необходимо защищать от прямого экстремального солнечного излучения при превышении допустимых температурных пределов окружающей среды. |
| Водная среда (с погружением) | Ограниченно | Выдерживает периодическое воздействие влаги или застойной воды в дренажных каналах, но не предназначен для длительного погружения под давлением (подводной прокладки). |
| Взрывоопасные зоны (Ex) | Ограниченно | Допускается только при монтаже в сертифицированных взрывозащищенных трубных системах или вторичных защитных оболочках из-за отсутствия брони из стальных проволок/лент. |
Техническое разграничение: N2XY против NA2XY и бронированных аналогов
Понимание того, где следует применять N2XY, а где — альтернативные конфигурации, позволяет предотвратить повреждения конструкций и перерасход средств.
- N2XY против NA2XY: Выбирайте N2XY (медь) вместо NA2XY (алюминий) при ограниченном пространстве в кабельных лотках, так как медь обладает более высокой допустимой токовой нагрузкой на единицу площади сечения, что позволяет уменьшить диаметр кабеля и обеспечить более компактную трассировку.
- N2XY против N2XBY / N2XRY: Кабель N2XY не имеет бронированного слоя. Для прокладки в бетоне, под автомагистралями или в глубоких траншеях, где возможны физические воздействия, должны предусматриваться бронированные модификации с оцинкованной стальной лентой (Z) или стальной проволокой (R) для удовлетворения требованиям механической защиты по IEC 60502-1.
